凸轮式自动机间歇传动机构

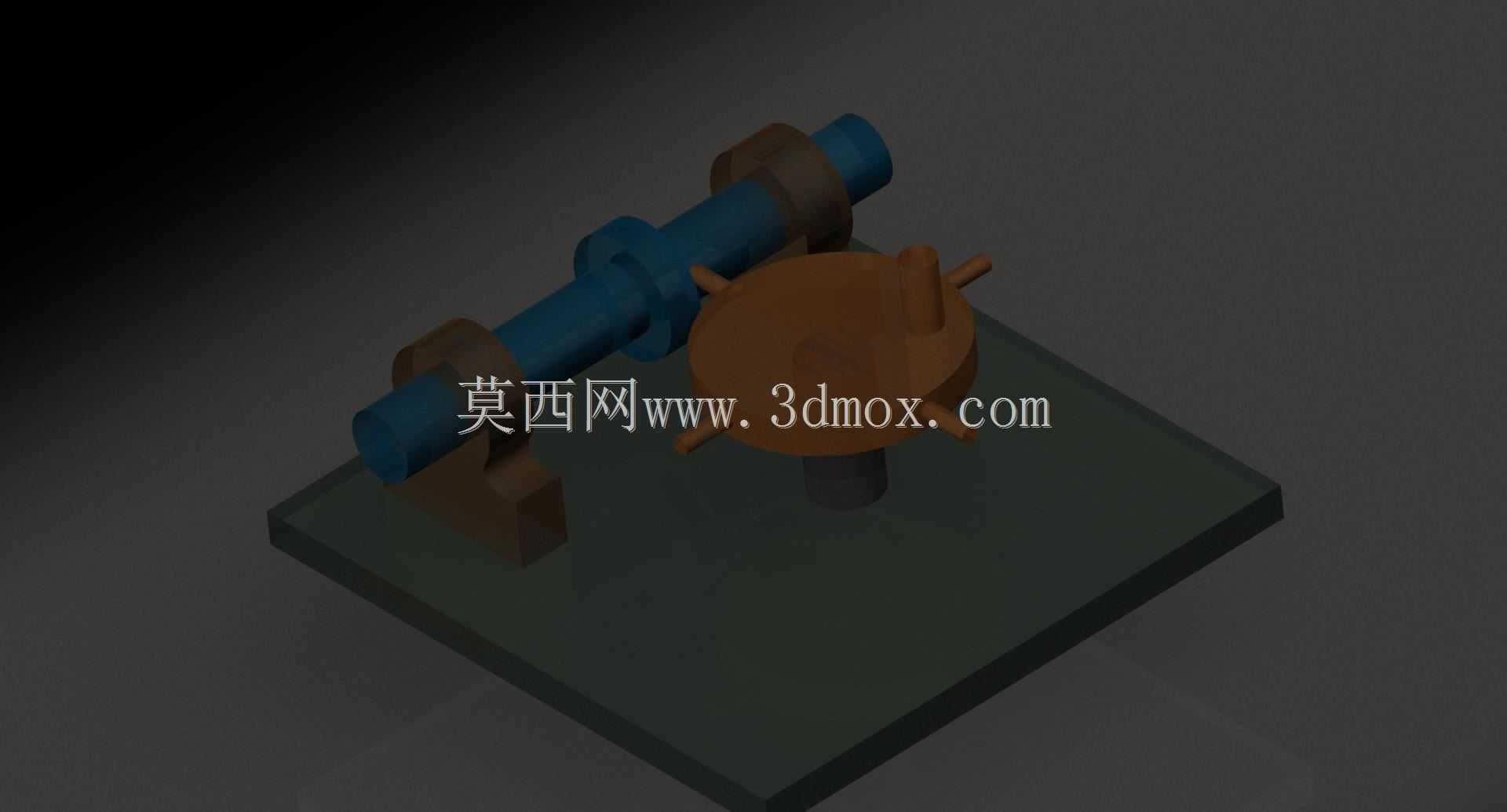

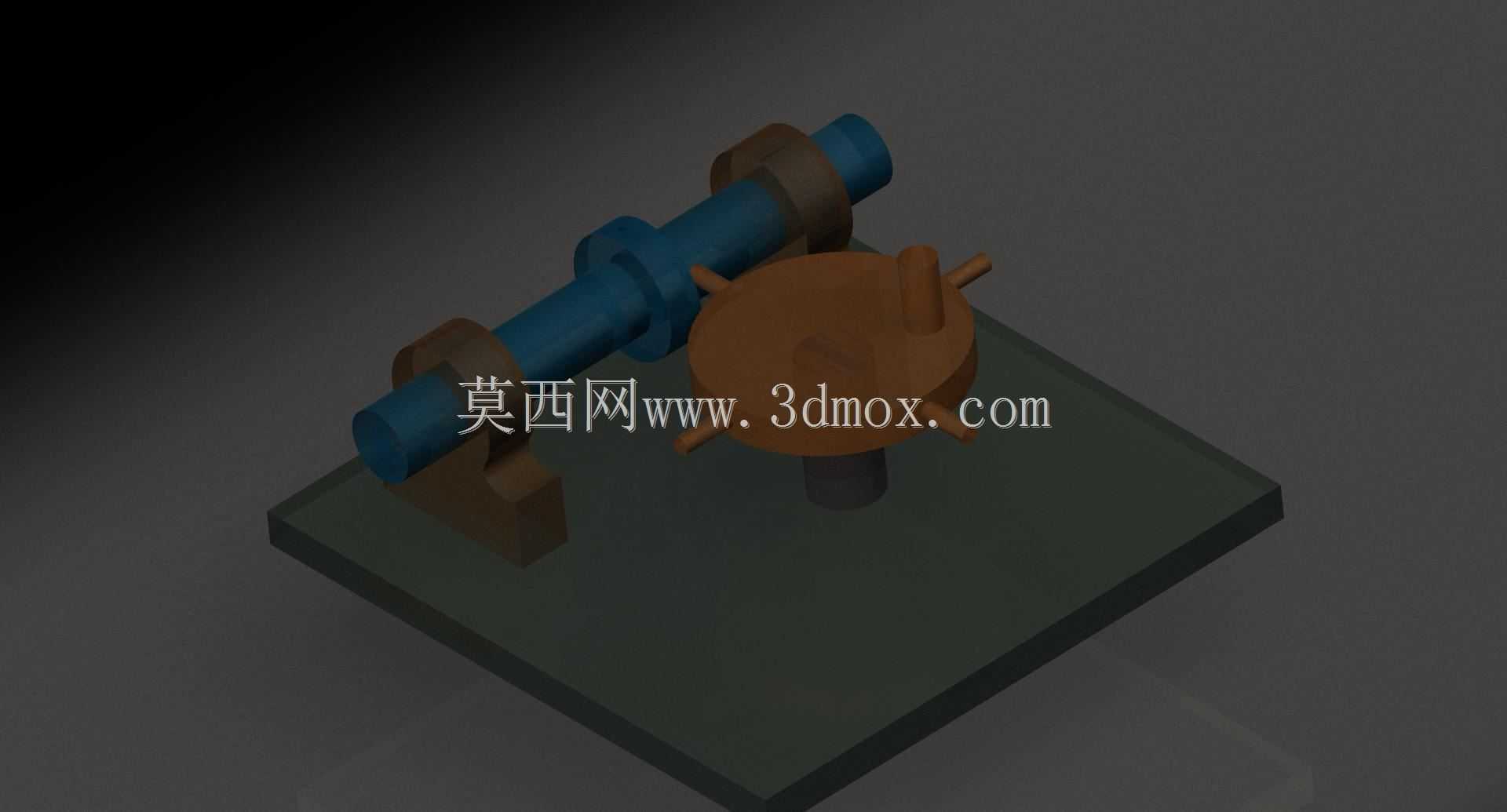

　　这套自动机机构核心采用圆柱凸轮与转位拨盘配合的间歇传动结构，主要应用在轻工包装、小零件装配类自动设备的工位转序环节，可实现主轴连续回转下的从动端间歇步进动作，匹配多工位转盘的停驻加工需求。从结构布局来看，横向布置的主轴通过两端带座轴承固定在安装基板上，轴承座采用沉头螺栓锁紧，安装孔位预留了0.2mm的调整间隙，方便装配时校准主轴同轴度，避免高速运转时出现卡滞或异常磨损。主轴中段集成的圆柱凸轮型线经过参数化拟合，曲面升程与回程段平滑过渡，没有突变拐点，能有效降低传动过程中的冲击载荷，适配每分钟30-60次的间歇转位工况，转位精度可控制在±0.1°范围内，满足小零件压装、检测工位的定位要求。

　　与凸轮配合的转位拨盘垂直安装在基板上，拨盘上的拨销与凸轮凹槽间隙配合，间隙值控制在0.05-0.1mm之间，既保证传动过程无卡滞，又能减少回程间隙带来的定位误差。拨盘输出端可直接连接多工位转盘，转盘安装面与基板平面的平行度要求控制在0.02mm以内，避免工位偏移。整个机构的安装边界紧凑，基板采用10mm厚的冷轧钢板加工，整体长宽尺寸控制在200mm×180mm范围内，不需要额外的大型支撑结构，可直接集成到桌面级小型自动设备的台板上，适配设备小型化的设计趋势。设计过程中优先考虑了易维护性，所有转动副位置都预留了润滑注油孔，轴承采用标准深沟球轴承，易损件拨销设计为快拆结构，不需要拆解整个主轴组件即可完成更换，减少设备停机维护时间。

　　机构的动力输入端可直接连接标准减速电机，不需要额外添加换向结构，传动链短，动力损耗低，连续运转时的传动效率可达90%以上。在实际应用场景中，这类机构常被用在小五金件分选、电子元件插装、瓶盖压合等需要周期性间歇动作的设备上，相比槽轮机构，凸轮式间歇传动的运行噪音更低，高速工况下的振动更小，适合对运行稳定性有要求的生产场景。建模过程中对所有配合面都做了公差匹配，转动副的配合公差选用H7/g6间隙配合，安装定位面采用H7/h6过渡配合，保证虚拟装配的干涉检查结果与实际装配工况一致，可直接导出工程图用于生产加工。
