符合ECE R55标准的A50-X级拖车牵引球带支架结构

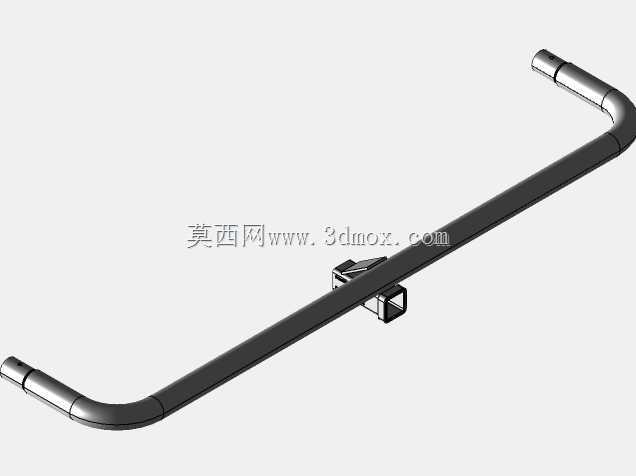

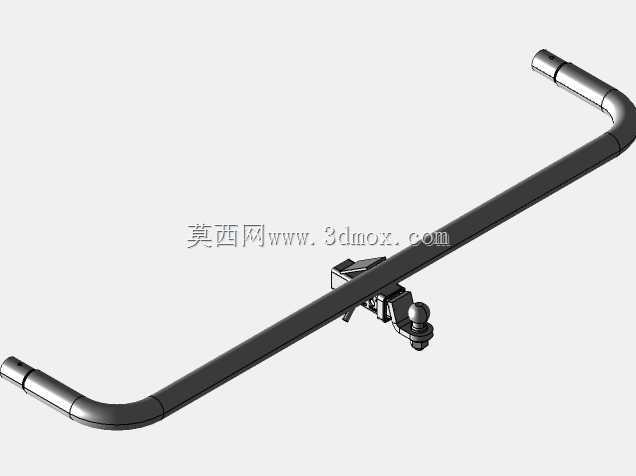

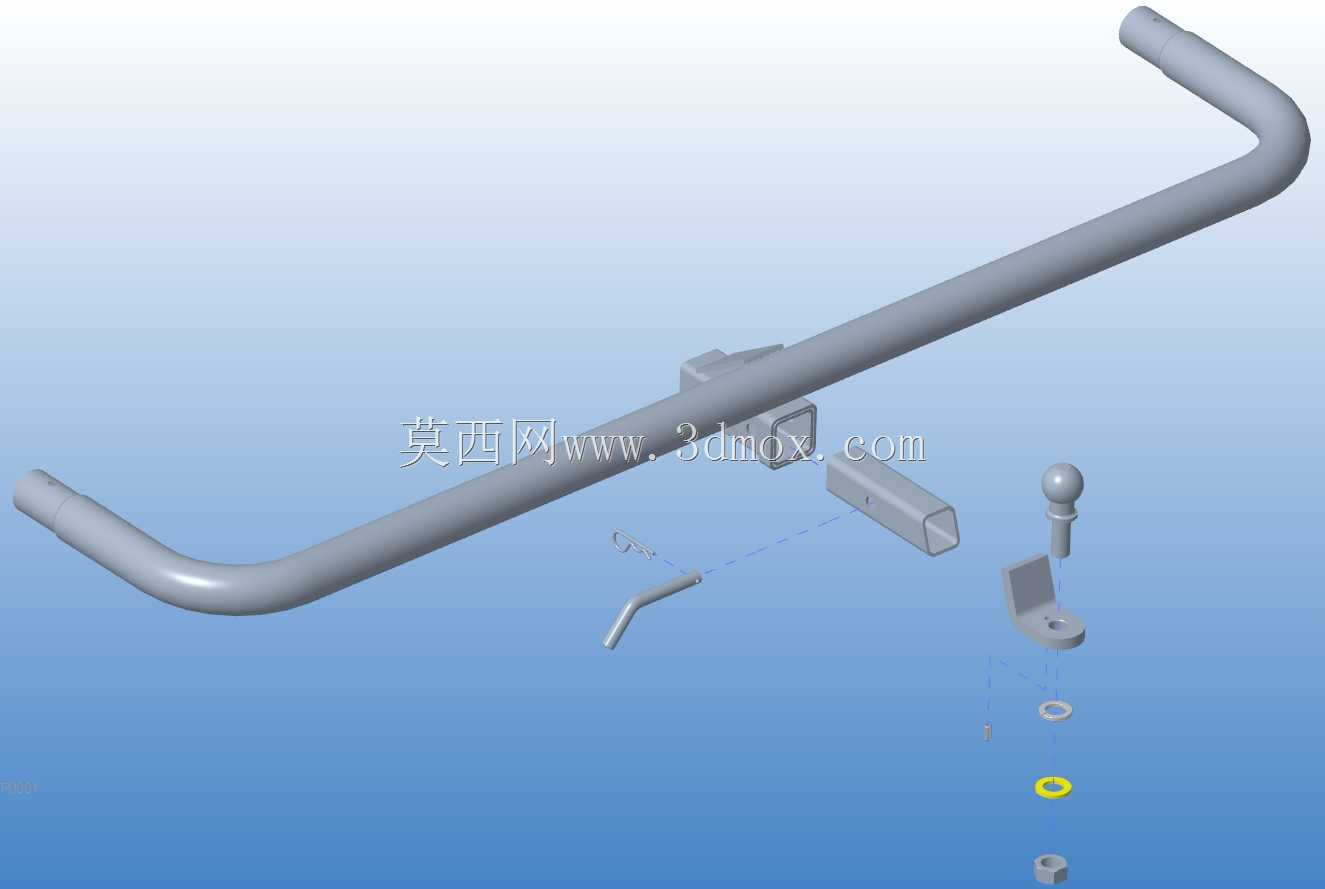

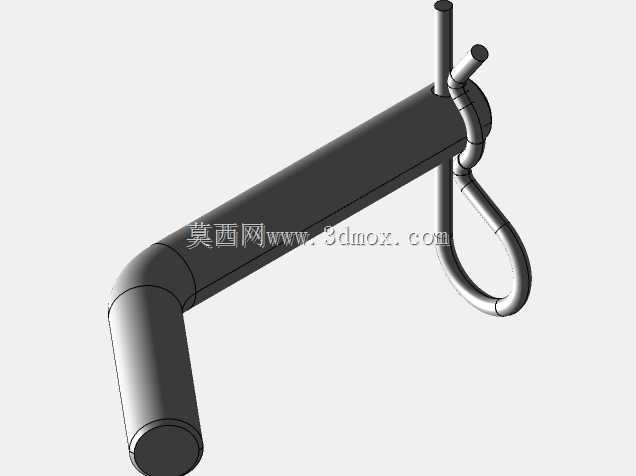

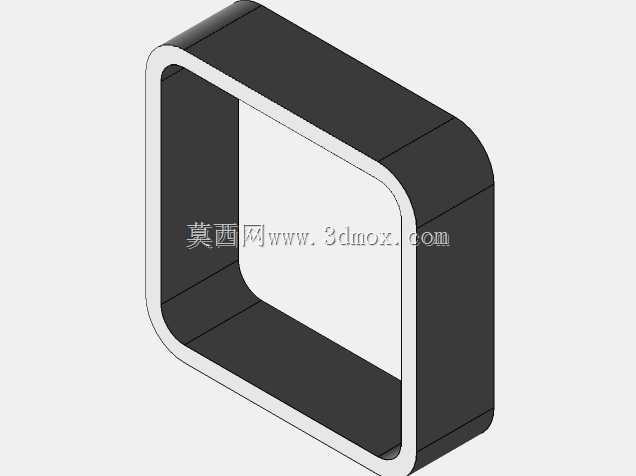

　　这套牵引连接结构主要面向乘用车辆、轻型商用车辆的后挂拖装场景，适配符合ECE第55号法规要求的A50-X级拖挂连接需求，可覆盖小型旅居挂车、轻型货运拖斗、专用设备拖架等常见后挂装备的连接使用。从结构拆分来看，整套组件包含弯管式承载横梁、牵引球头安装座、标准50mm直径牵引球头、侧方固定支架、配套紧固件与密封垫片几个核心部分，弯管横梁采用大圆角弯折设计，弯折处做了等壁厚过渡处理，避免应力集中导致的长期疲劳失效，横梁截面匹配多数乘用车辆后防撞梁安装位的孔距标准，安装时无需对原车后纵梁做破坏性裁切，可通过预留的螺栓孔位直接与原车底盘预留的拖挂安装点对接。

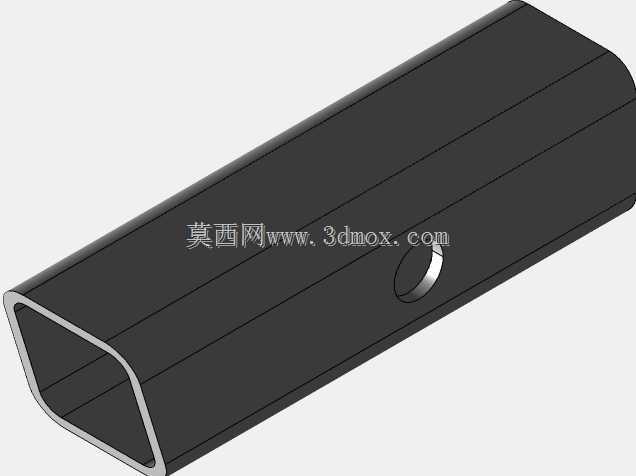

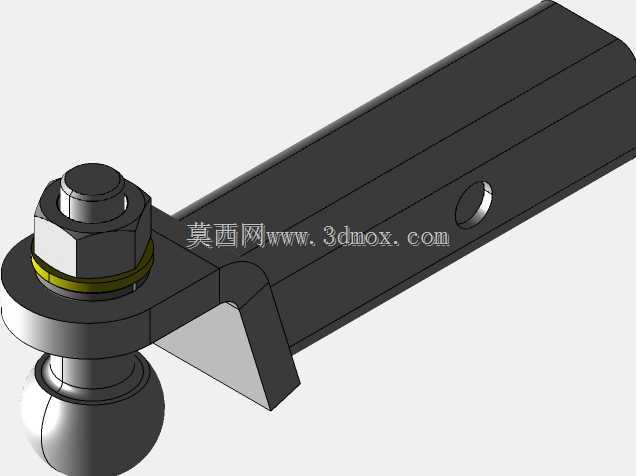

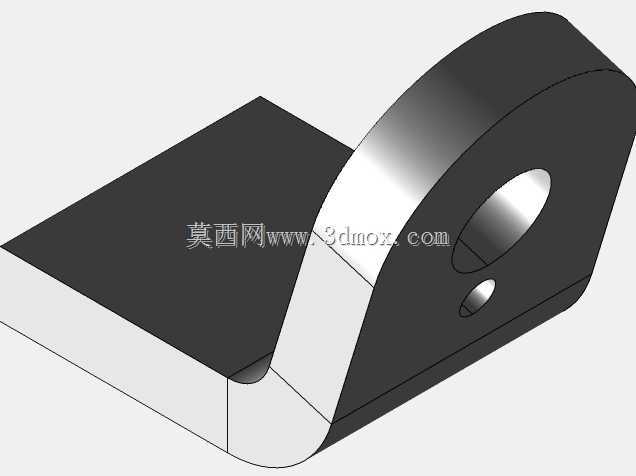

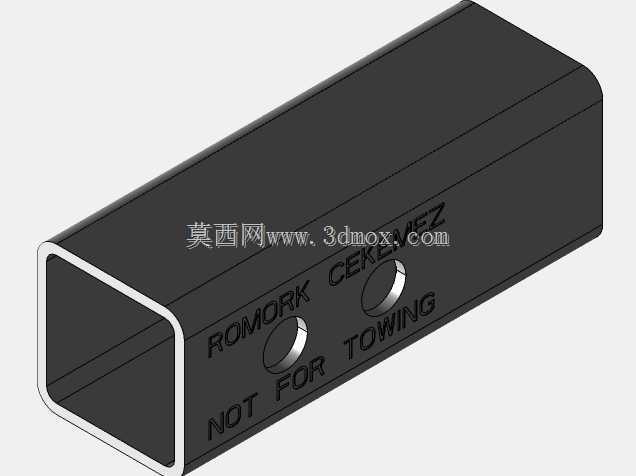

　　设计阶段优先考虑了拖挂工况下的多向受力传递，牵引球头并非直接固定在弯管横梁上，而是通过独立的L型安装座与横梁、车身侧支架形成三角受力结构，纵向牵引力可通过安装座直接传递至车身纵梁，横向摆动力则由弯管横梁与侧支架共同承担，避免单点受力带来的结构变形风险。牵引球头采用标准连接尺寸，球头直径公差控制在行业通用的配合范围内，可匹配市面上绝大多数符合标准的拖车连接罩，球头根部设置了防尘台阶，可减少行驶过程中泥沙进入连接副造成的磨损。

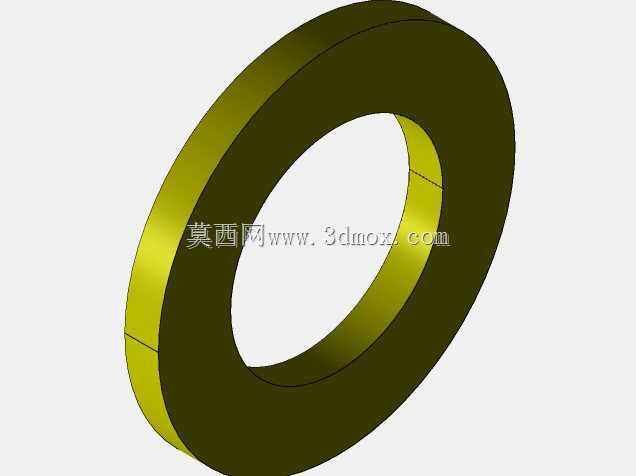

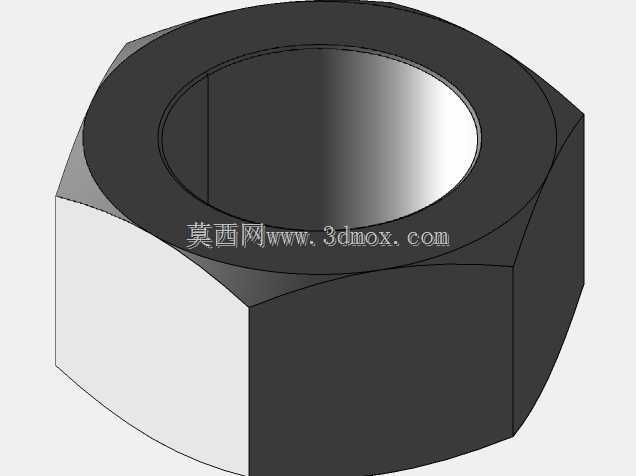

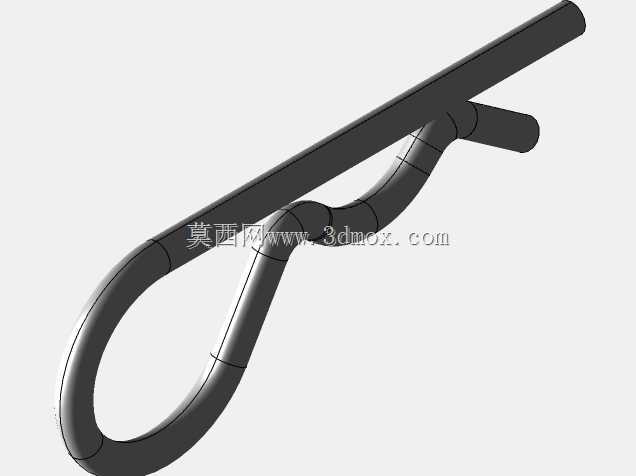

　　安装边界方面，整套结构安装完成后，牵引球头中心距地面高度符合法规要求的适配区间，不会因为离地过高导致拖挂行驶时挂车抬头，也不会因为离地过低在坡道、颠簸路面出现刮地风险；横梁向车身两侧延伸的长度控制在车身宽度范围内，不会超出车身外廓影响日常行驶的通过性。侧方固定支架采用带长圆孔的可调设计，可适配不同车型后纵梁的安装孔位偏差，降低现场安装的对位难度，配套的平垫、弹垫与防松螺母可避免长期颠簸行驶出现紧固件松动的问题。

　　在实际使用场景中，这套结构可承受A50-X级对应的额定拖挂质量，满足日常家用拖挂旅居车、拖运小型设备、挂载后置行李架等使用需求，所有受力部件的壁厚、弯折半径都经过受力校核，在满足强度要求的前提下尽可能控制整体重量，不会给车尾造成过多的额外负载。拆分式的结构设计也方便后期部件更换，若牵引球头出现磨损超差，无需更换整套横梁结构，仅需单独拆卸球头安装座即可完成更换，降低后期维护成本。
