手动杠杆式快速压紧夹钳结构设计

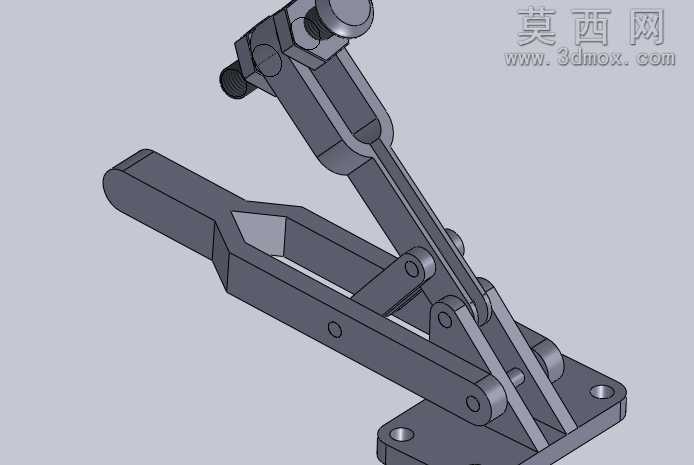

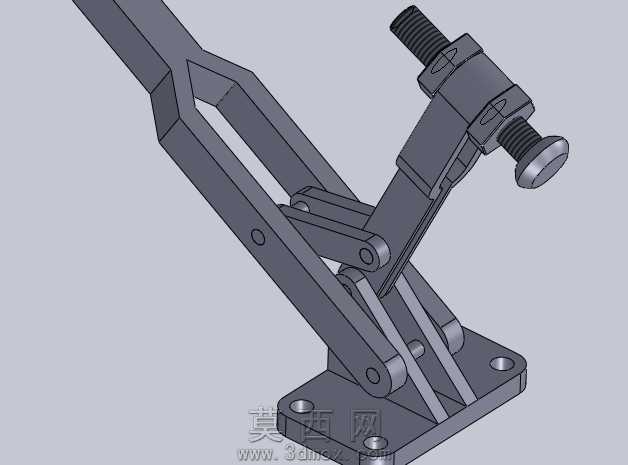

本作品为手动杠杆式快速压紧夹钳的三维参数化模型，建模阶段采用SolidWorks软件完成全零件的特征化构建，所有结构尺寸均按照工业级手动夹钳的通用设计规范设定，保证各运动部件的干涉校验全部通过。模型整体采用多连杆杠杆增力结构设计，底部设置带安装孔的固定基座，可通过螺栓直接固定在工作台面或工装基板上，基座上方通过铰接销轴连接两组对称布置的支撑连杆，支撑连杆上端与压臂组件形成铰接传动副，压臂前端设置可调节的压紧螺杆，螺杆端部配备防滑压头，可根据被压紧工件的厚度灵活调整压合行程，适配不同高度的工件装夹需求。建模过程中对所有铰接孔位、销轴配合面均做了公差适配的结构处理，转动副位置预留了标准的间隙配合空间，保证实际生产加工后机构运动顺畅无卡滞。材质渲染阶段，主体结构件采用哑光深灰金属材质模拟45号钢表面喷砂处理效果，铰接销轴、调节螺杆部分采用亮面金属材质模拟镀锌处理的标准件外观，基座安装面做了细微的纹理处理还原金属切削加工的表面质感，整体渲染效果贴近实际工业产品的真实外观。设计思路上依托连杆机构的死点锁紧原理，当压臂下压至锁紧位置时，连杆传动副处于共线死点状态，此时即使撤去施加在压臂上的外力，夹钳也能保持稳定的压紧力不会松脱，可承受较大的反向冲击载荷，完全满足焊接加工、工件装配、板材定位等场景的装夹使用需求，整体结构紧凑，操作便捷，手动施力即可实现工件的快速压紧与松脱，无需额外辅助工具。
