可调节倾斜角度绘图起草工作台

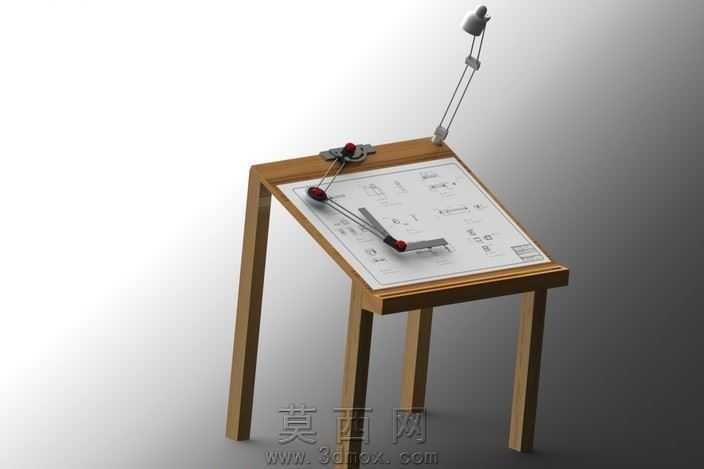

本作品为可调节倾斜角度的绘图起草工作台三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程中严格遵循实际绘图工作台的尺寸比例与功能逻辑，对每一处结构细节都进行了精细化还原。模型主体由木质桌腿、可倾斜绘图台面、角度调节支撑机构、配套绘图辅助灯具、可调式绘图压尺组件共同构成，建模阶段首先通过草图绘制确定桌体的整体框架尺寸，对四条实木桌腿进行拉伸与倒角处理，还原实木家具的圆润边角质感，桌腿与台面的连接部位采用嵌入式榫卯结构的简化建模，既保证结构强度的合理性，也符合实际家具的生产工艺逻辑。台面部分采用多实体建模方式，区分了木质边框、内嵌绘图板、底部支撑托架三个部分，可倾斜角度调节机构采用金属铰接杆与定位卡扣的组合结构，建模时对铰接处的转动配合间隙进行了合理预留，还原实际产品的角度调节功能，支持台面在0到75度区间内进行多档位角度锁定，满足不同绘图姿态的使用需求。台面上方配套的悬臂式绘图灯采用可弯折金属杆结构，建模时对灯臂的多段铰接结构进行了细节还原，灯头部分做了哑光金属与磨砂灯罩的材质区分，可实现任意角度的照明位置调整。台面上的可调式绘图压尺采用滑动导轨与磁吸压头组合结构，建模时还原了压尺沿台面边缘导轨滑动、压头可沿尺身横向移动的功能结构，方便绘图时固定图纸与辅助绘制直线。渲染阶段采用工作室渐变背景环境，对木质部件赋予浅胡桃木纹理材质，调整材质的粗糙度与反射参数还原实木的温润质感，金属调节部件赋予拉丝不锈钢材质，绘图板面赋予哑光白色高密度板材质，灯具部分的塑料部件赋予哑光黑色工程塑料材质，通过三点布光方式突出模型的结构层次与材质质感，阴影过渡柔和自然，清晰展现各部件的装配关系与功能细节。整体设计围绕手工绘图、工程制图的使用场景展开，兼顾了结构实用性与外观简洁性，所有部件的装配关系符合机械设计逻辑，可直接用于产品展示、结构参考与教学演示场景。
