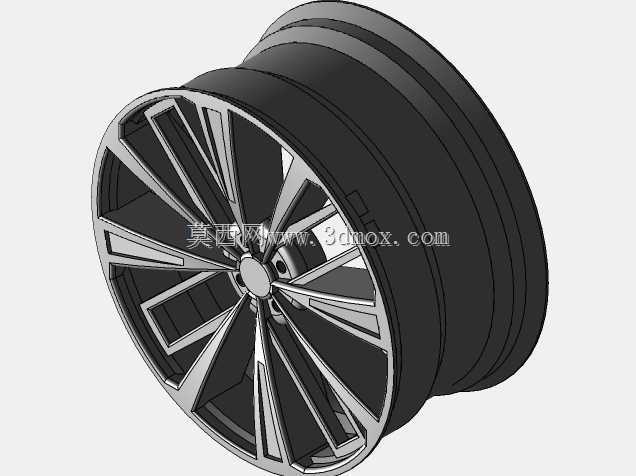

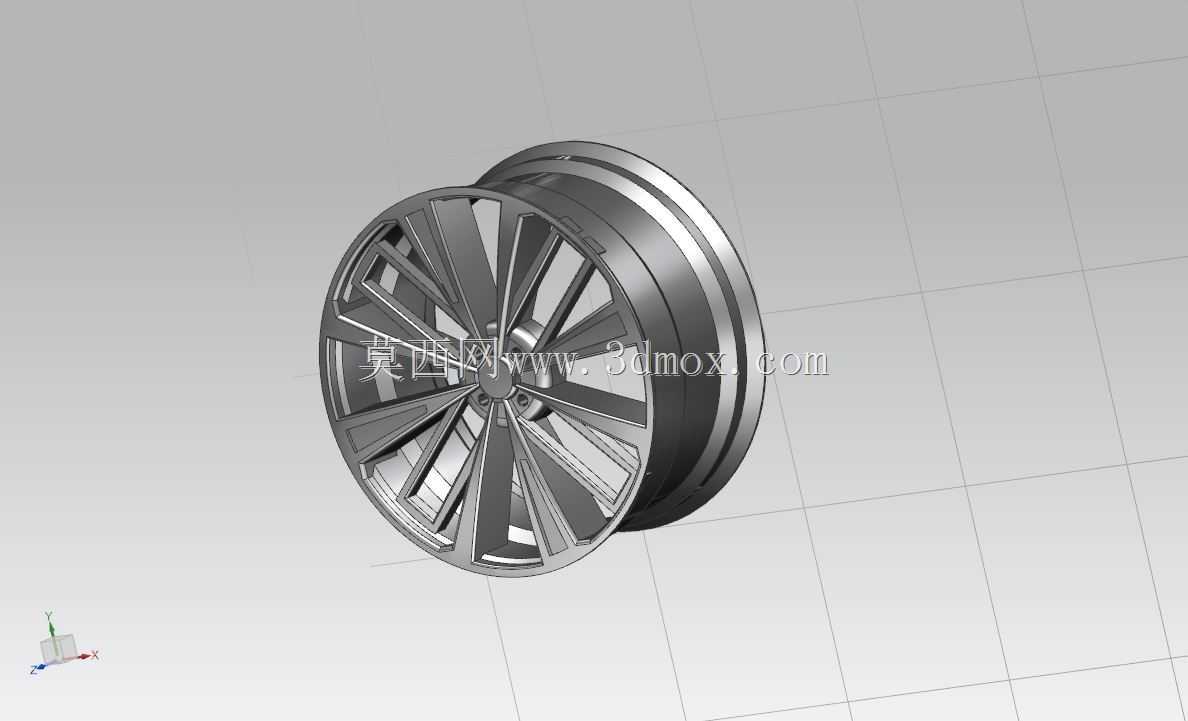

乘用车多辐条铝合金轮辋结构设计

　　该轮缘为乘用车辆配套的轮辋结构部件，主要适配家用轿车、城市SUV等常规民用乘用车型，日常使用场景覆盖城市铺装路面行驶、常规高速通勤等工况，作为车轮总成的核心承载构件，承担着连接轮胎与车桥轮毂轴头、传递整车驱动力与制动力矩、缓冲路面颠簸冲击的核心作用，是车辆行走系统不可或缺的安全结构件。从结构设计逻辑来看，该轮辋采用多辐条对称式布局，辐条沿轮心呈放射状均匀分布，这种布局一方面可以均匀分散轮轴传递的载荷，避免局部应力集中导致的结构疲劳失效，另一方面多辐条的镂空结构可以在保证结构强度的前提下，有效降低轮辋整体的簧下质量，对于提升车辆悬挂响应速度、改善行驶操控质感有明确的正向作用。

　　轮缘部分采用加厚翻边结构设计，翻边的圆角尺寸经过匹配校核，能够与常规民用子午线轮胎的胎圈部位紧密贴合，保证轮胎充气后的密封可靠性，同时在车辆发生轻微剐蹭路沿的场景下，加厚的轮缘结构可以优先承受剐蹭冲击，避免胎圈部位直接受损引发漏气风险。安装边界层面，轮心位置的安装孔位按照常规乘用车五孔轴头的通用尺寸规范设计，中心定位孔的孔径、孔位节圆直径都匹配主流家用车型的轴头参数，安装面的平面度公差控制在合理范围内，保证轮辋安装后与轴头完全贴合，避免高速行驶时出现车轮抖动的问题。轮辋的径向尺寸、宽度尺寸适配常规17-19英寸区间的民用轮胎规格，偏距参数经过校核，安装后不会与车辆翼子板、刹车卡钳发生运动干涉，满足常规乘用车的改装、替换装配需求。

　　设计过程中充分考虑了日常使用的受力工况，辐条与轮辋外圈的连接位置做了圆弧过渡处理，避免应力集中引发的结构断裂，轮辋的整体壁厚经过受力仿真验证，在承受整车满载载荷、过减速带冲击、常规制动扭矩的工况下，结构变形量都在安全阈值范围内，完全满足日常行驶的强度要求，同时该结构无需额外逆向测绘，可直接作为结构设计练习、轮辋方案验证的基础模型使用，帮助设计人员熟悉轮辋类部件的设计逻辑、装配匹配要点。
