工业粉尘收集处理成套除尘装置设计

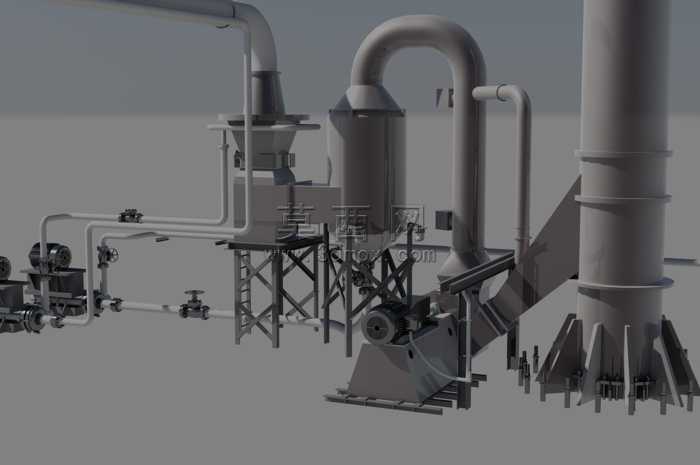

本套除尘装置三维建模过程中，首先针对工业粉尘收集处理的实际工况需求，梳理整套系统的功能模块划分，将整体结构拆分为进气管道单元、旋风分离单元、过滤沉降单元、动力驱动单元、排气烟囱单元以及支撑钢架结构六大核心部分，确保各模块功能独立又能协同完成粉尘处理全流程。建模阶段严格遵循工业管道设计规范，对不同管径的输气管道走向进行合理排布，弯头、三通、法兰连接部位的尺寸完全匹配实际安装标准，管道上配套的阀门、检测接口等附属部件也逐一还原，保证管路系统的气密性与可维护性。针对核心分离过滤腔体，建模时重点还原内部的导流结构、灰斗落料角度，确保粉尘在气流作用下能有效实现气固分离，避免积灰死角的出现。动力单元部分完整还原了风机、电机的安装结构与传动连接方式，配套的检修平台、防护护栏也按照工业安全标准进行建模，钢架支撑结构采用型材拼接的标准结构，连接节点、支撑脚的加强结构都做了精细化处理，保证整套装置的结构稳定性。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：管道与设备外壳采用哑光工业金属材质，模拟碳钢焊接后的表面质感，钢架结构做了防锈漆的材质表现，传动部件做了金属光泽与油污质感的细节处理，橡胶密封件、电机外壳等非金属部件也匹配了对应的材质参数，整体渲染效果贴近工业现场的真实设备状态。设计过程中充分考虑了设备的安装运输便利性，各模块之间的连接位置预留了标准安装接口，整体布局紧凑合理，在保证处理效率的前提下尽可能缩小设备占地面积，同时兼顾日常检修的操作空间，整套模型结构完整，细节丰富，可用于工业除尘项目的方案展示、结构验证以及安装指导等场景。
