工业设备用带安装孔钣金盒结构设计

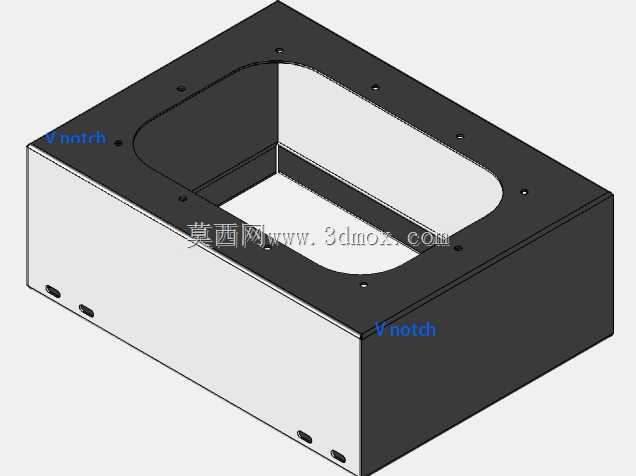

　　这款钣金盒主要面向工业仪表、小型控制模块的内置安装场景，作为核心承载防护构件使用，日常多嵌入各类仪器仪表、小型阀组配套的控制单元内部，承担内部电路板、传感组件的承载与外部防护作用，避免设备运行过程中粉尘、切削液飞溅、外力磕碰对内部精密元件造成损伤。从结构设计来看，整体采用一体式钣金折弯成型工艺，减少拼接焊缝带来的形变误差，盒体侧壁与底部衔接处做了圆角过渡处理，既可以降低折弯过程中的应力集中，避免钣金开裂，也能消除安装时的锐边安全隐患。

　　顶部法兰边做了外翻处理，法兰面上均匀分布8个沉头安装孔，安装时可将整个盒体嵌入设备预留的安装槽内，通过沉头螺丝从顶部锁紧固定，安装后螺丝头部完全沉入沉孔内，不会突出法兰平面，保证安装面的平整度，不会和上部覆盖的面板产生干涉。盒体顶部开设大尺寸长圆形开口，开口边缘做了向内的翻边处理，一方面提升开口处的结构刚度，避免长期使用后开口边缘变形，另一方面也方便内部组件的走线与后期维护操作，无需完全拆卸盒体即可通过顶部开口完成内部元件的调试与更换。侧壁下部预留了两个小型穿线孔位，孔位边缘做了去毛刺处理，可穿过供电线缆与信号传输线缆，孔位位置避开内部元件的常规安装区域，不会和内部放置的电路板产生空间干涉。

　　设计过程中充分考虑钣金加工的工艺可行性，所有折弯边的内R角匹配常规钣金折弯刀具的参数，无需定制特殊刀具即可完成加工，法兰边的孔位间距统一采用整数尺寸，方便加工时的定位装夹，减少加工误差。安装边界上，盒体的外形尺寸适配常规仪表类设备的预留安装腔尺寸，法兰边的外轮廓尺寸比盒体主体单边宽出15mm，搭在安装腔的支撑边上即可完成预定位，无需额外的支撑结构即可完成预装，降低装配环节的操作难度。盒体内部的有效容纳空间经过测算，可容纳常规尺寸的控制电路板与小型传感模块，侧壁与内部元件预留3mm的安全间隙，避免钣金加工的尺寸公差导致元件安装时出现卡滞，同时也预留了线缆的弯折空间，避免线缆过度弯折导致线芯断裂。

　　整体结构没有多余的装饰性设计，所有结构特征都服务于安装便捷性、结构强度与防护性能，完全匹配工业场景下的实用需求，可直接用于同类设备的壳体结构参考，也可根据实际安装需求调整孔位位置与整体尺寸，适配不同规格的内部元件安装。
