化学铣切加工工艺配套作业装置结构

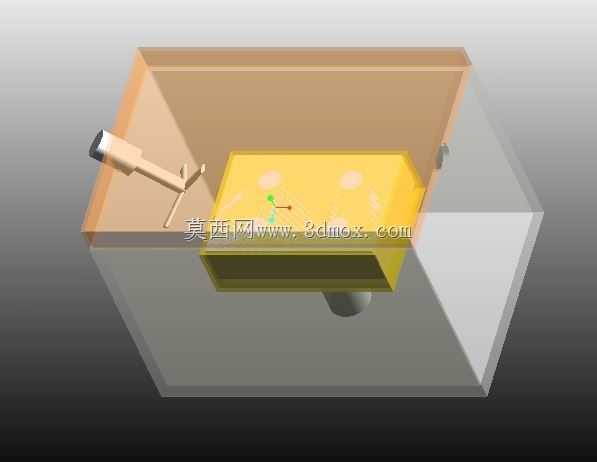

　　这套装置面向特种加工场景中的化学铣切工序设计，主要针对薄壁金属构件、复杂型面零件的非接触式材料去除需求，适配小批量精密零件的刻蚀、减重、型面加工作业，可覆盖航空航天薄壁构件、精密仪表弹性元件、微型异形金属件的化学加工环节，避免传统机械切削带来的装夹变形、刀具应力残留问题。装置主体采用敞口槽式结构作为化学溶液的容纳腔体，槽体选用耐酸碱腐蚀的透明材质制作，既可以耐受加工过程中化学蚀刻液的长期侵蚀，也方便作业人员实时观察槽内零件的加工状态，及时调整挂具位置、把控蚀刻进度，槽体内部预留了足够的溶液容积，可保证加工过程中溶液浓度、温度的稳定性，减少局部浓度差带来的蚀刻不均问题。

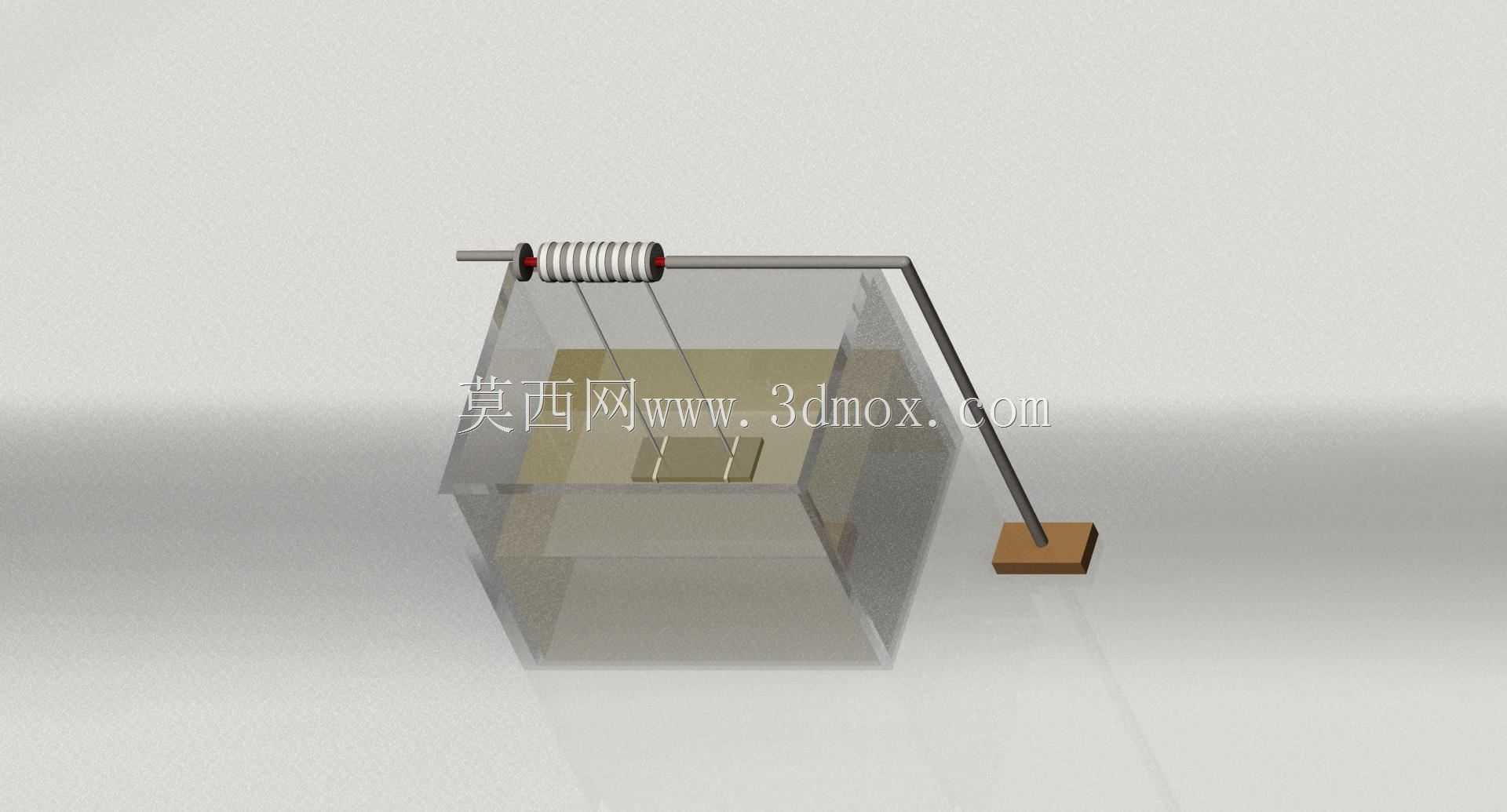

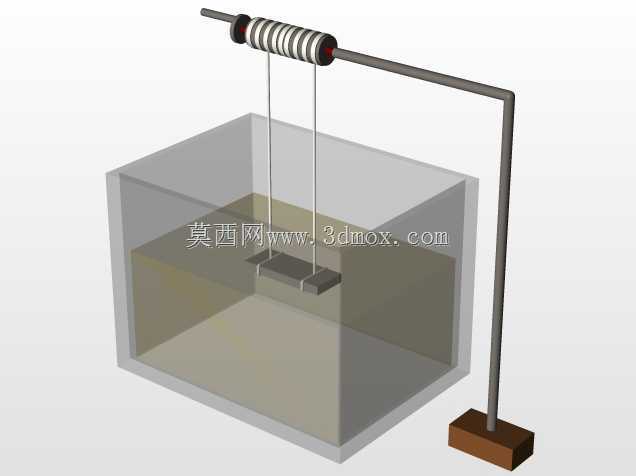

　　槽体上方架设的横向挂装轴用于悬挂待加工工件，配套的绝缘挂具可将工件稳定固定在蚀刻液的有效工作液位区间，挂具与工件的接触点做了局部绝缘防护，避免接触位置出现蚀刻盲区、电流干扰（针对有电化学辅助的加工场景），挂装轴的高度可根据工件的尺寸、蚀刻深度要求做上下调整，适配不同高度规格的零件装夹需求。槽体侧边设置的斜向支撑构件搭配底部配重底座，用于固定槽外的管路、线缆或者辅助测温、搅拌组件，配重底座采用高密度耐蚀材质，可保证斜向支撑在挂载附属组件时不会出现侧翻、偏移，支撑构件的角度经过力学校核，可将附属组件的作业端精准延伸至槽内指定位置，不会干扰工件的正常取放。

　　整套装置的安装边界控制紧凑，槽体底部做了水平调平结构，可直接放置在常规车间防腐作业台面上使用，不需要额外做大型地基固定，槽体边缘做了外翻的挡液边，可防止作业过程中溶液飞溅外溢，配套的槽底预留了排液接口位置，方便加工完成后的废液集中收集处理。在结构设计过程中，所有与溶液接触的构件都做了圆弧过渡处理，没有直角积液死角，既方便日常的清洗维护，也避免残留溶液结晶堆积对后续加工精度造成影响，挂装组件的滑动结构做了密封防护，防止蚀刻液蒸汽侵入造成构件卡涩，保证长期使用的动作顺畅性。
