多辐条乘用车铝合金轮毂三维设计作品

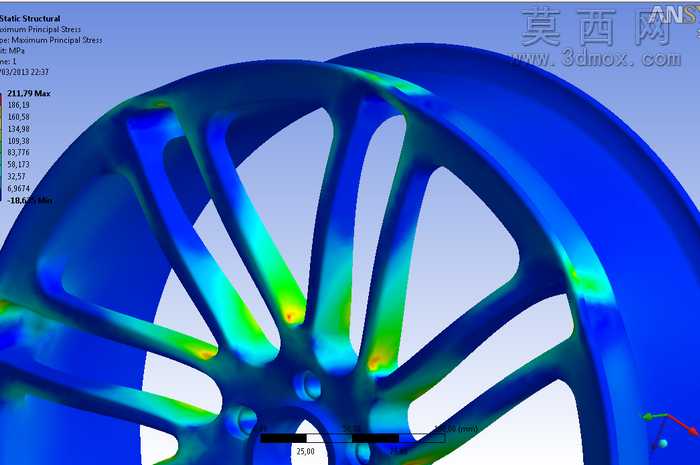

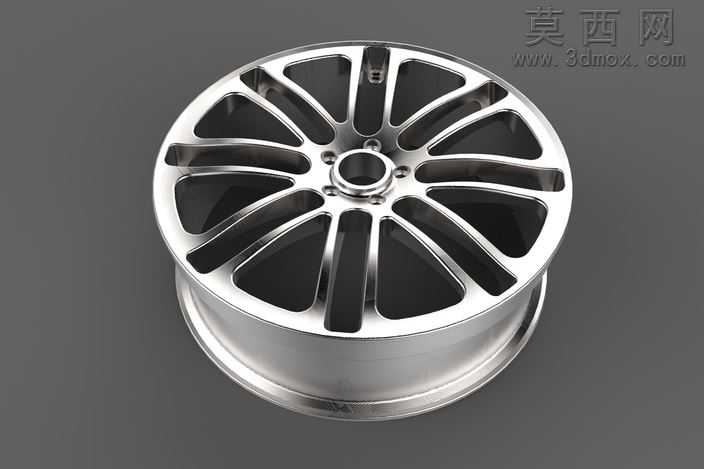

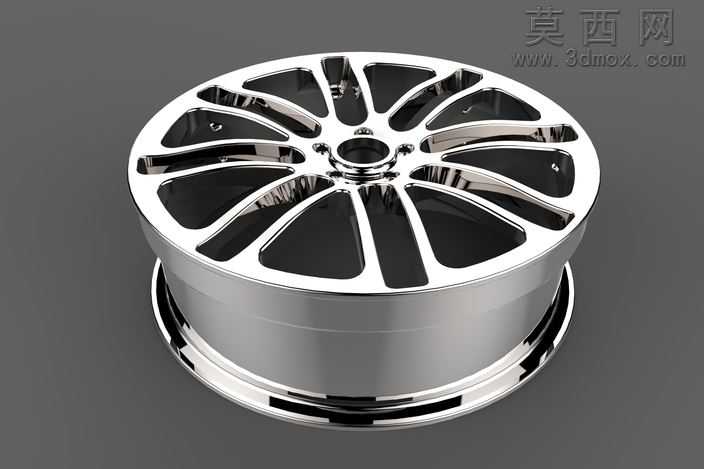

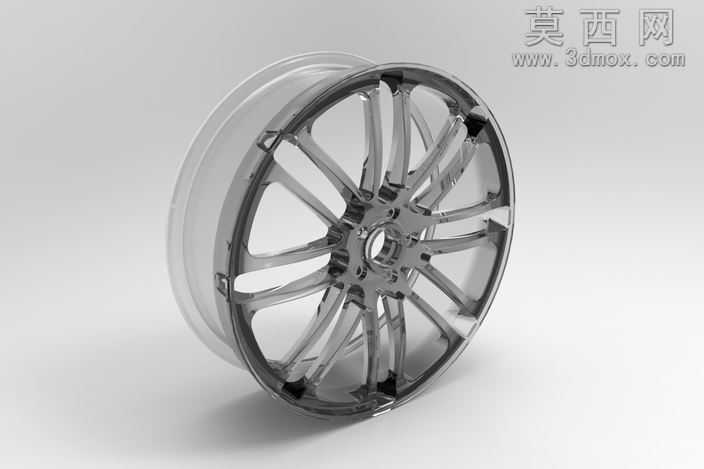

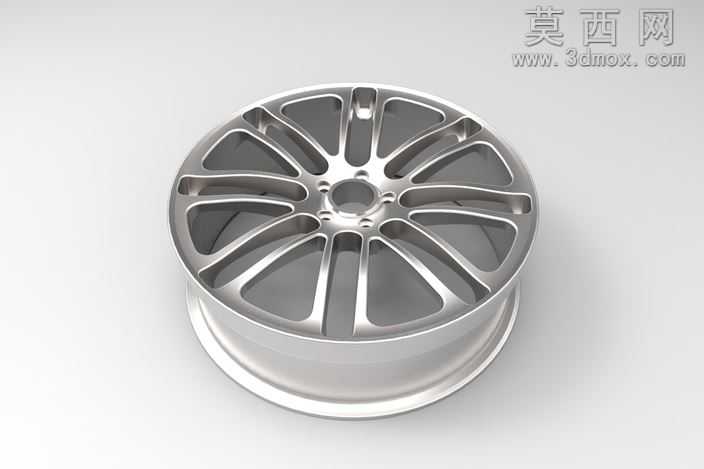

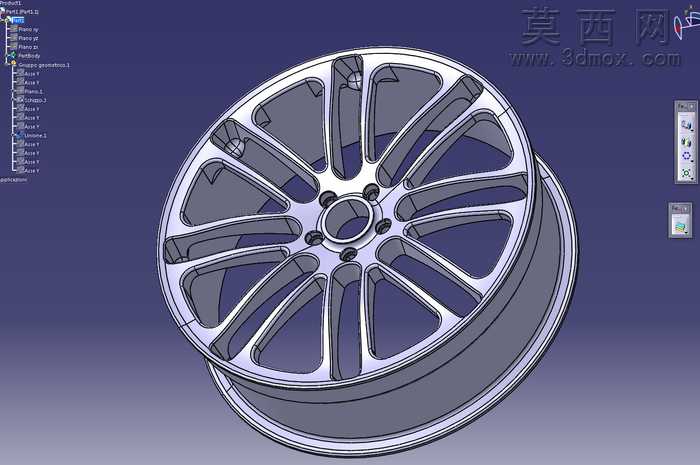

本作品为乘用车多辐条铝合金轮毂的三维建模成果，建模过程依托三维设计软件完成，整体建模遵循汽车轮毂的实际生产结构逻辑，从基础的旋转基体特征开始搭建，首先绘制轮辋的轴向截面草图，通过旋转凸台命令生成轮辋的基础筒体结构，精准还原轮辋与轮胎配合的唇边、胎圈座的标准曲面弧度，保证轮辋部分的尺寸符合常规乘用车轮毂的装配规格。在轮辐设计部分，采用多组分叉式辐条的造型方案，每一根辐条都通过独立的草图绘制、曲面放样与实体加厚命令生成，辐条从中心轮毂安装座位置向外呈放射状均匀分布，相邻辐条之间的镂空区域做了平滑的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时还原了量产轮毂辐条背面的减重槽结构，在保证结构强度的前提下模拟真实产品的轻量化设计思路。中心安装座部分精准还原了螺栓孔的分布结构，按照五孔轮毂的常规节圆直径排布五个装配螺栓孔，同时做出中心定位孔的沉台结构，匹配车轴端的定位安装需求，安装座与辐条衔接的位置做了渐变的厚度过渡，还原真实轮毂的受力结构设计。建模过程中对所有曲面衔接处都做了G1级以上的相切约束，保证整个轮毂外表面的顺滑度，没有出现曲面褶皱、衔接断层的问题，模型的实体特征做了完整的参数化关联，可通过修改草图尺寸快速调整辐条数量、轮辋直径、安装孔节距等核心参数，适配不同车型的轮毂设计需求。模型的材质渲染部分模拟了铝合金抛光后的金属质感，对辐条表面做了轻微的反光效果处理，还原铝合金轮毂的真实材质表现，整个模型的结构完整，可用于CATIA软件的建模练习，也可作为汽车外观设计、轮毂改装方案的参考素材，帮助建模学习者掌握旋转特征、曲面放样、阵列特征、圆角处理等常用三维建模命令的综合运用方法，理解汽车轮毂这类回转类对称零件的建模逻辑与结构设计要点。
