专业CAD工作站立式机箱结构设计方案

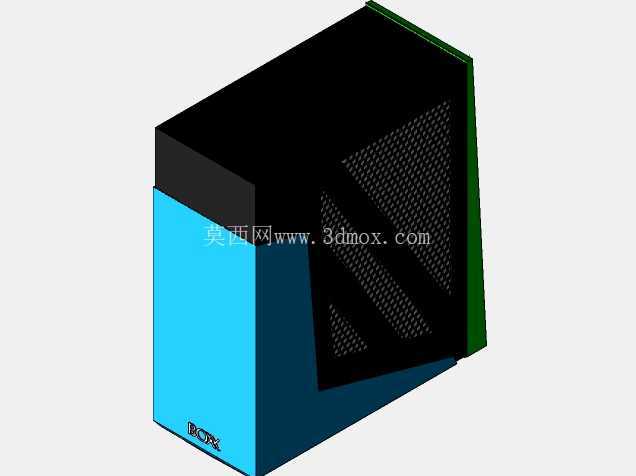

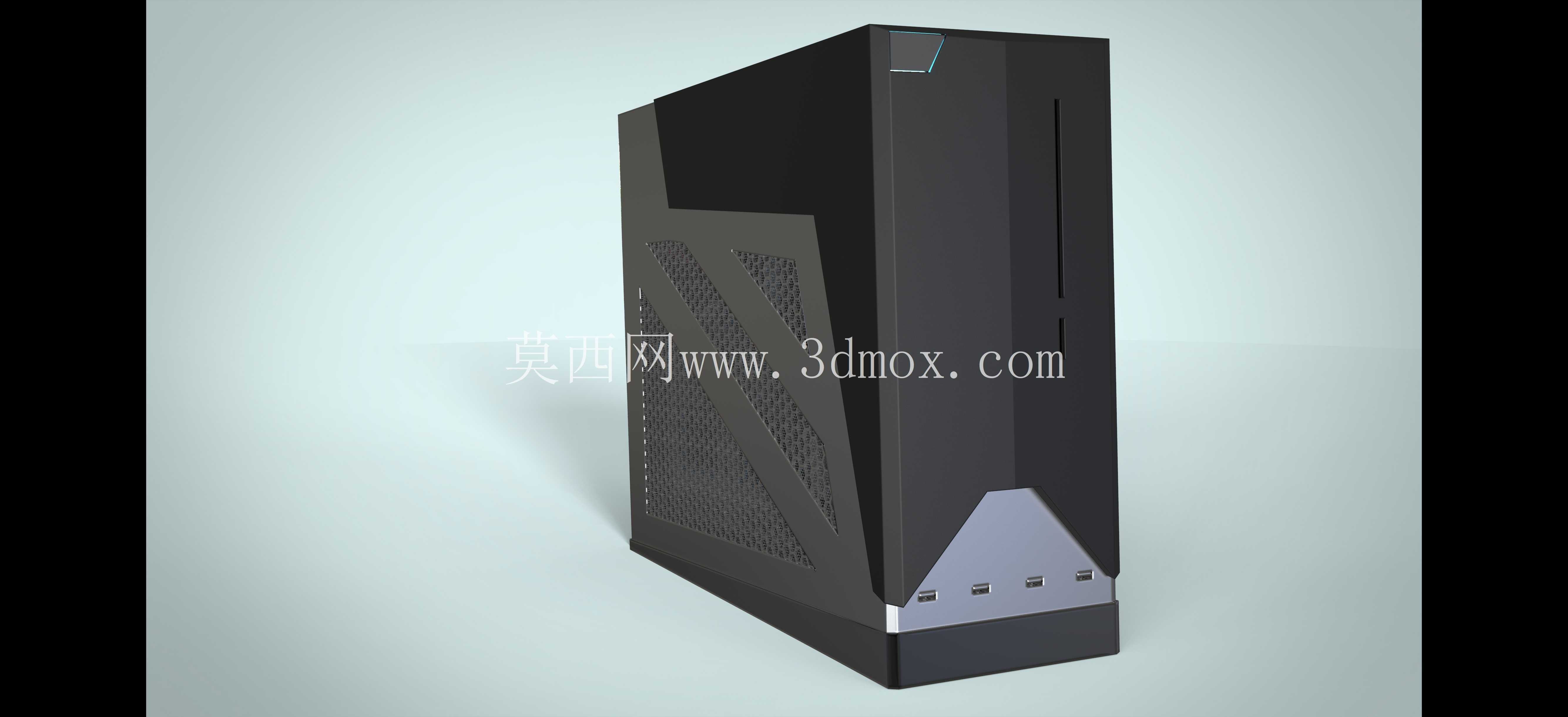

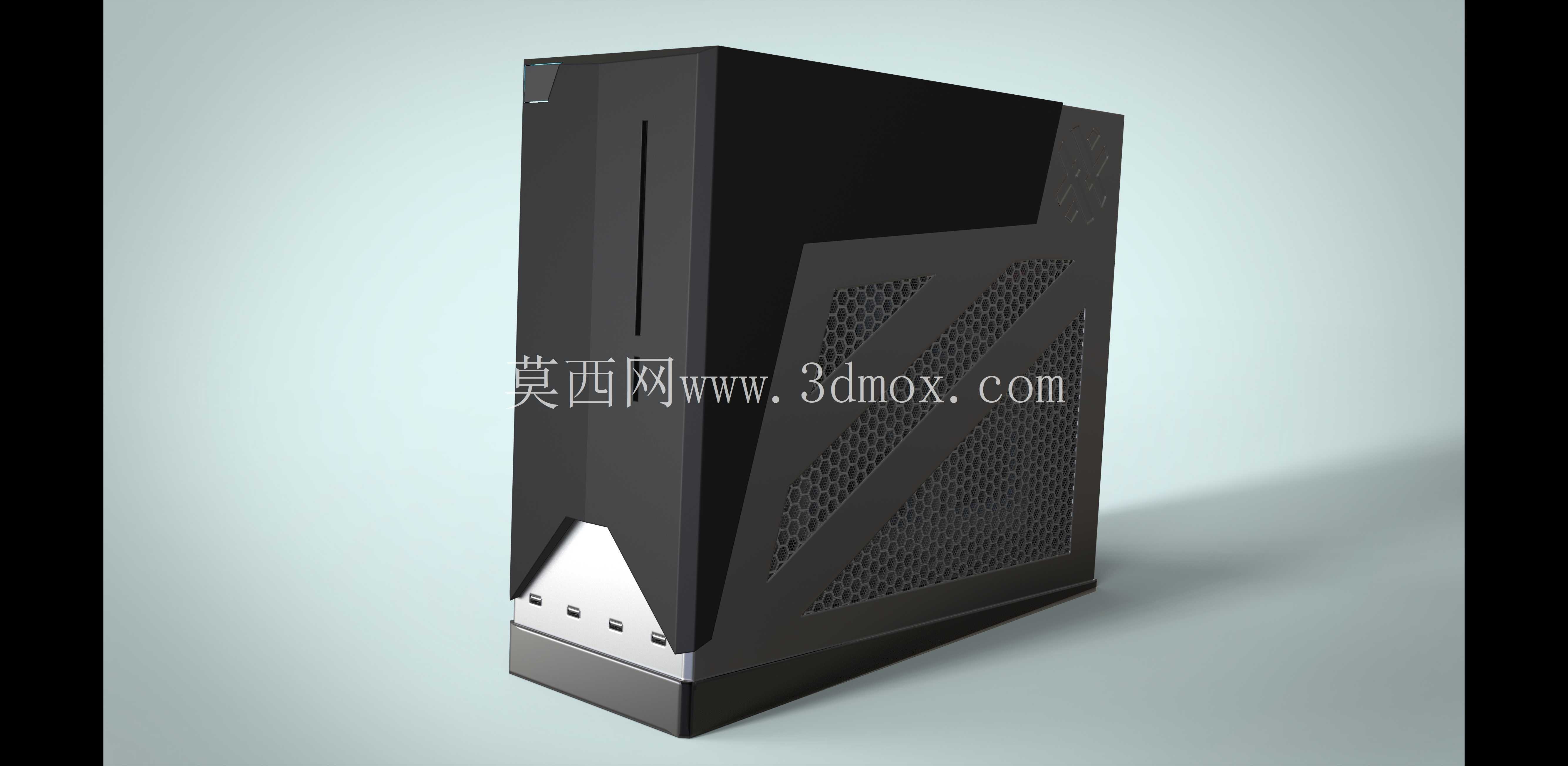

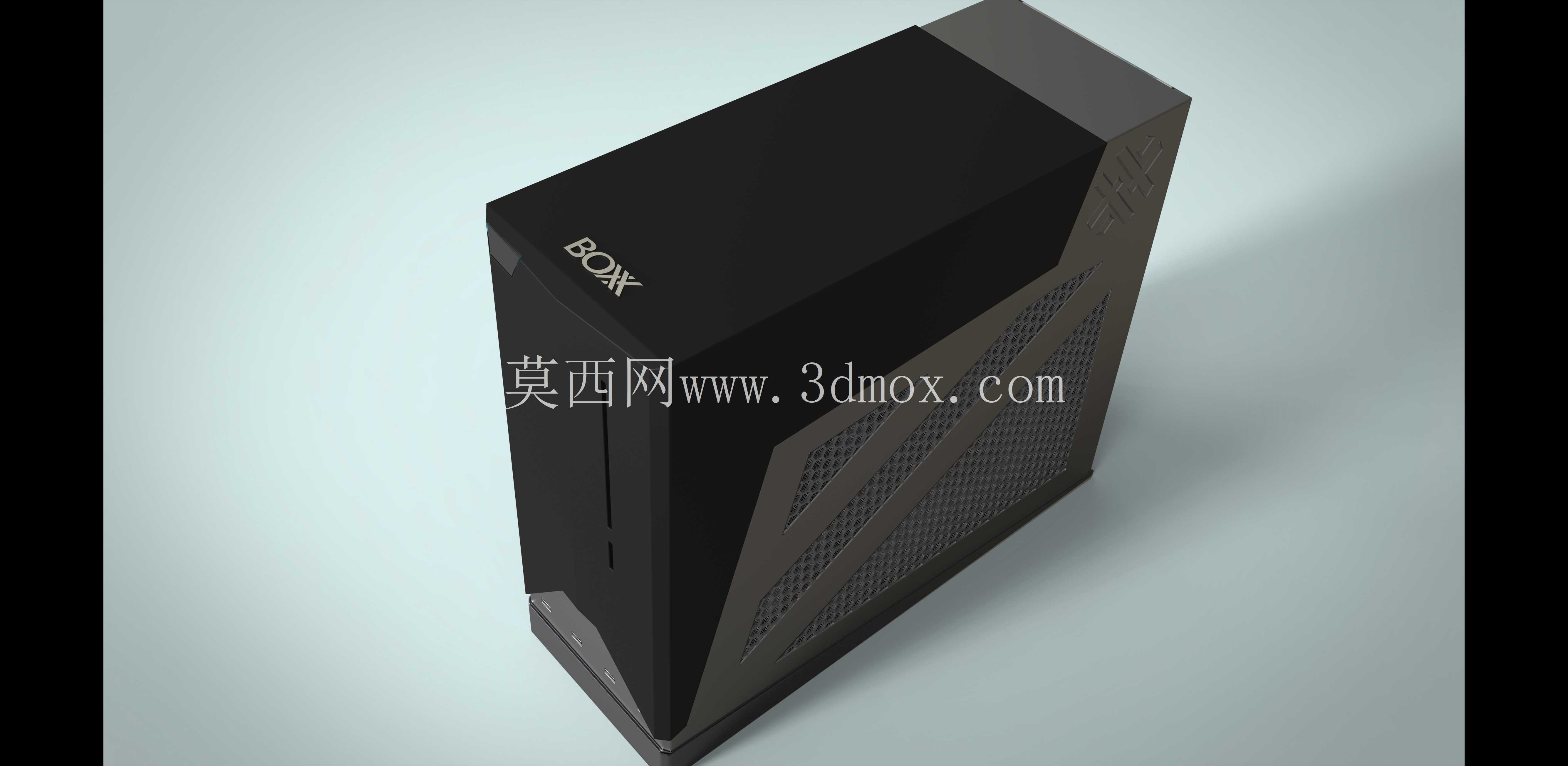

　　这款立式机箱的结构设计，核心面向专业CAD设计工位的硬件承载需求，区别于普通消费级游戏机箱的设计逻辑，整体造型走硬朗方正的工业风格，外壳线条以斜切直面为主，没有多余的曲面装饰，契合专业设计场景的严肃办公氛围。从安装边界来看，机箱采用标准ATX主板安装位布局，整体宽度控制在210mm以内，深度控制在480mm以内，高度控制在460mm左右，能够适配多数标准办公桌下的主机放置空间，也可直接放置在设计工位的桌面侧方，不会占用过多的操作台面区域。前面板采用一体化斜切造型，将开机按键、前置接口区域整合在底部斜面上，操作人员坐在工位上无需俯身即可完成接口插拔、开机操作，符合人体工程学的操作逻辑。

　　侧面板预留大面积通风网格区域，网格开孔率控制在65%左右，既能够保证内部硬件的通风散热需求，又可以避免大尺寸开孔带来的电磁泄漏问题，同时网格的斜向排布和前面板的斜切线条形成视觉呼应，保持整体外观的设计统一性。机箱内部的硬件安装空间做了针对性优化，预留了足够的专业图形显卡安装长度，最长可支持340mm的全尺寸专业图形卡，能够满足CAD建模、大型装配体渲染场景下的高端硬件安装需求；CPU散热区域支持最高165mm的塔式散热器安装位，也可兼容240规格的一体式水冷排安装，适配不同散热方案的选型需求。

　　电源仓位采用下置独立隔离设计，将电源的散热风道和机箱内部的硬件散热风道完全分隔，避免电源吸入硬件排出的热风，提升长时间高负载运行下的电源稳定性，同时独立仓位也能够减少电源自身的震动传递到机箱壳体，降低工位环境的运行噪音。硬盘仓位预留了3个3.5英寸机械硬盘位和4个2.5英寸固态硬盘位，足够存储大量的CAD设计图纸、三维模型文件、渲染素材等专业数据，不需要额外外接存储设备即可满足日常设计工作的存储需求。机箱的外壳板材采用1.2mm厚度的冷轧钢板，边角位置做了卷边钝化处理，既能够保证壳体的结构强度，在硬件安装、设备搬运过程中不会出现板材变形划伤操作人员的问题，也能够有效屏蔽内部硬件的电磁辐射，符合办公场景的电磁安全要求。

　　前面板的品牌标识区域采用下沉式浮雕设计，没有采用突兀的印刷或者发光logo，保持整体外观的简洁专业感，适配设计工作室、企业研发部门的统一工位视觉风格。机箱后部的扩展挡板位置采用可重复拆卸的金属挡板，区别于一次性掰断的消费级挡板，方便后续硬件升级、扩展卡加装的时候重复使用，也能够保证挡板位置的密封性，减少灰尘进入机箱内部。整体的风道设计采用前进后出、下进上出的组合风道，前面板下方预留进风位可安装两个120mm进风风扇，后部和顶部可安装出风风扇，形成顺畅的散热气流，即使长时间运行大型三维装配体、渲染任务，内部硬件也能够保持在合理的工作温度区间，不会因为过热出现降频、卡顿的问题，保障设计工作的连续稳定进行。
