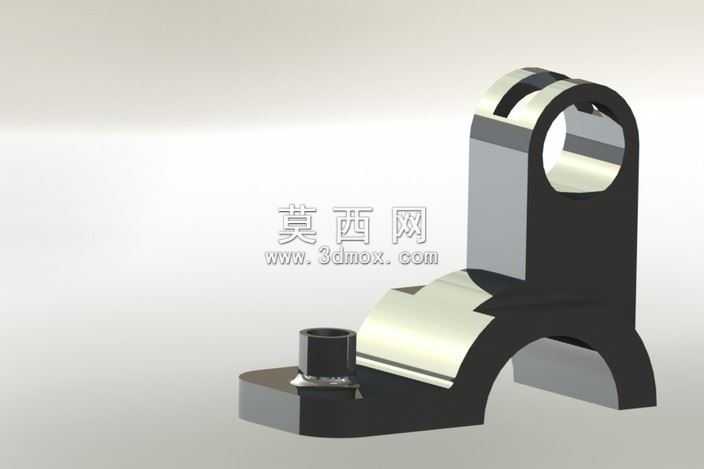

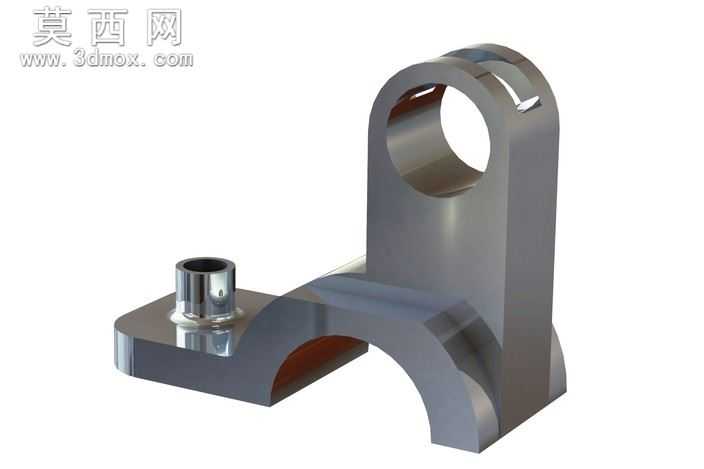

本支架模型采用三维参数化建模方式完成整体结构设计,建模过程中以实际装配使用需求为核心基准,先通过草图绘制勾勒出底座、支撑臂、顶部铰接环三个核心功能段的轮廓尺寸,再通过拉伸、切除、圆角等特征操作逐步细化各部分结构。模型底座为扁平矩形安装板结构,板面上预留了圆柱形定位凸台,用于安装时的快速对位,凸台周边做了小范围倒角处理,避免装配时出现锐边刮擦的问题;支撑臂采用变截面过渡设计,从底座向上延伸的过程中逐步收窄,同时在臂身中部设计了弧形减重槽,既能够降低零件整体重量,又可以通过弧形结构分散支撑过程中承受的径向载荷,避免应力集中导致的结构变形。顶部的铰接环为分体式开槽结构,环体内壁做了光滑曲面处理,能够与配套的铰接销轴实现顺畅的转动配合,开槽位置预留了紧固件安装间隙,方便装配时调整铰接的预紧力度。材质渲染阶段选用了哑光金属质感的材质参数,模拟实际零件采用的碳素钢材质表面处理效果,不同结构面通过光影差异清晰展现出各部分的厚度变化与衔接关系,渲染时调整了环境光的入射角度,让弧形过渡面、铰接环内壁、底座凸台这些细节结构的轮廓更加清晰直观。整个设计过程充分考虑了零件的实际加工可行性,所有圆角、倒角的尺寸都符合常规机加工的工艺要求,没有出现无法加工的倒扣或者极小尺寸特征,各功能段的尺寸比例经过反复校核,既满足支撑承重的强度要求,又尽可能压缩了零件的整体占用空间,适配狭小安装位置的使用需求。模型的各部分特征都保留了完整的参数化编辑历史,后续可以根据实际安装场景的尺寸需求,快速调整底座安装孔间距、铰接环内径、支撑臂高度等核心参数,无需重新搭建整体模型结构,大幅提升了衍生设计的效率。
