旋转式弧形互锁快装紧固件结构设计

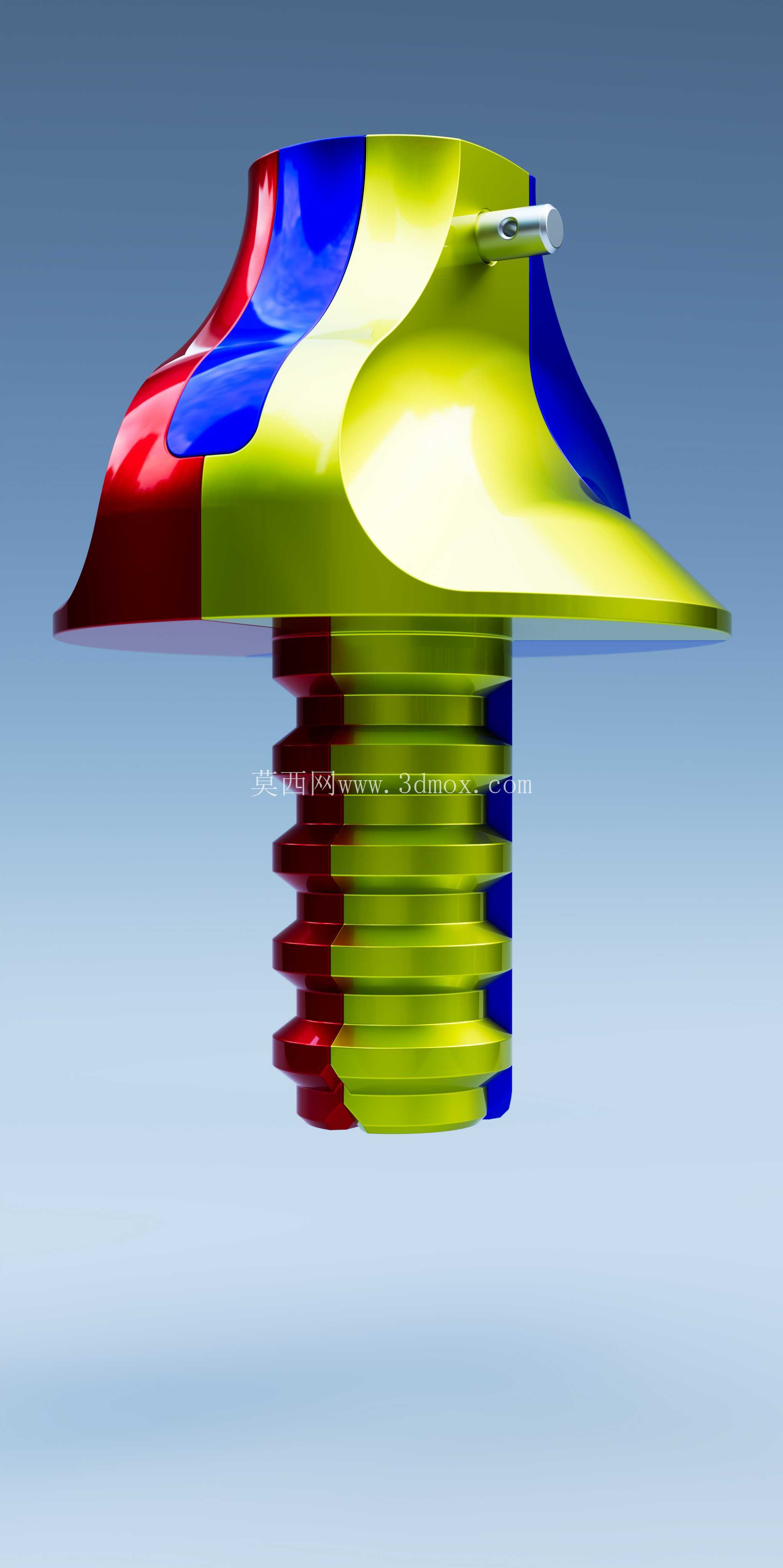

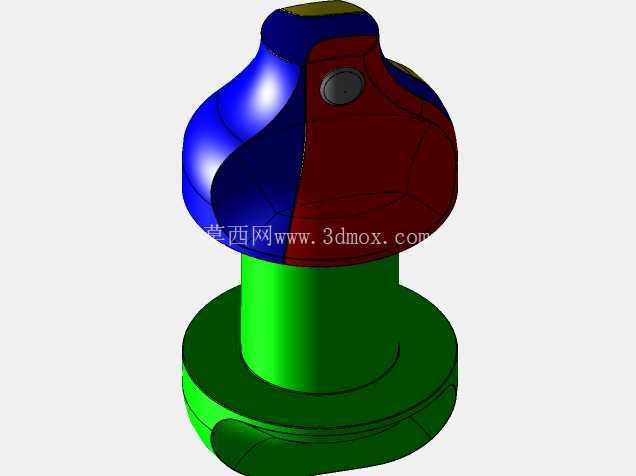

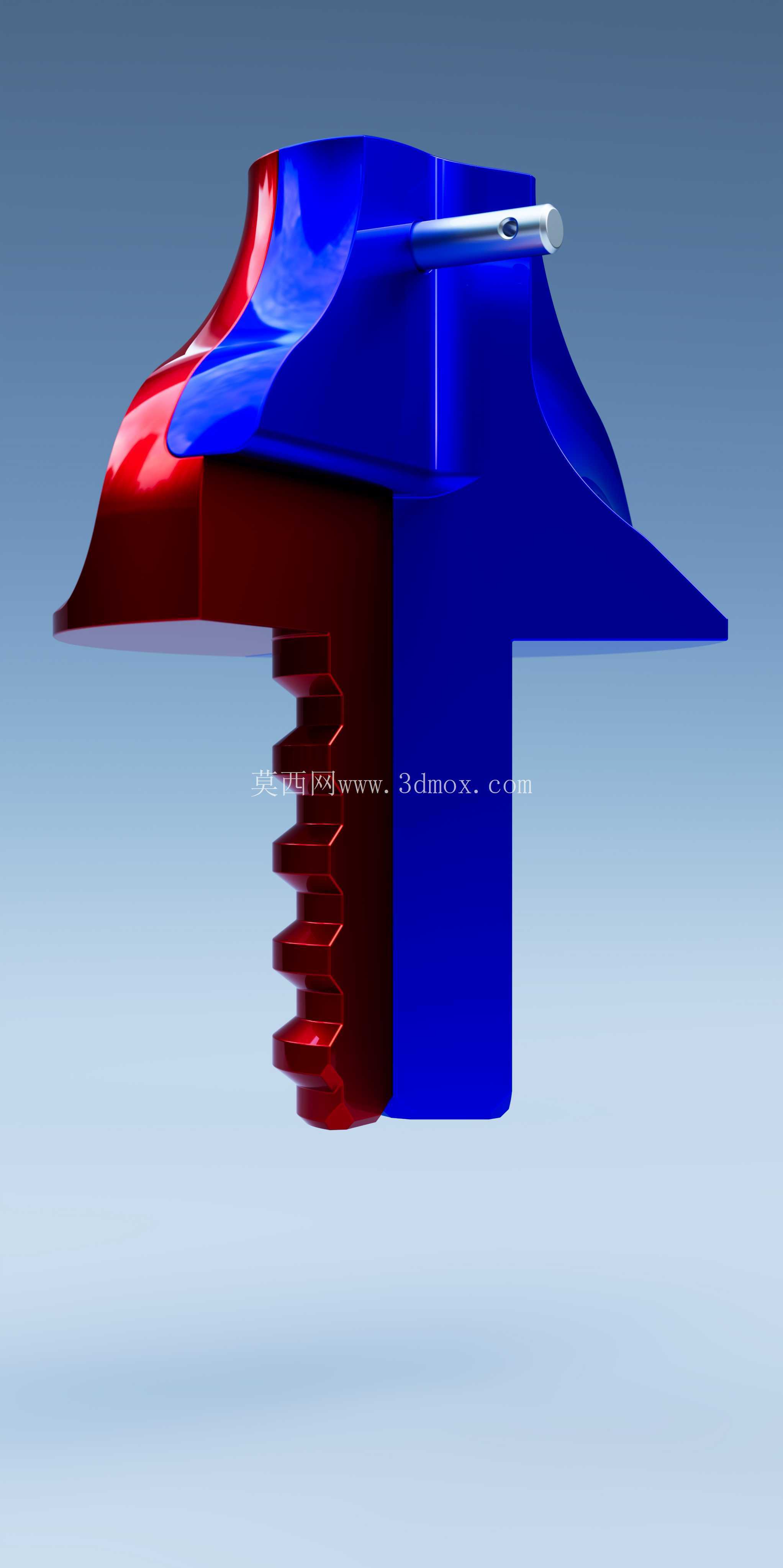

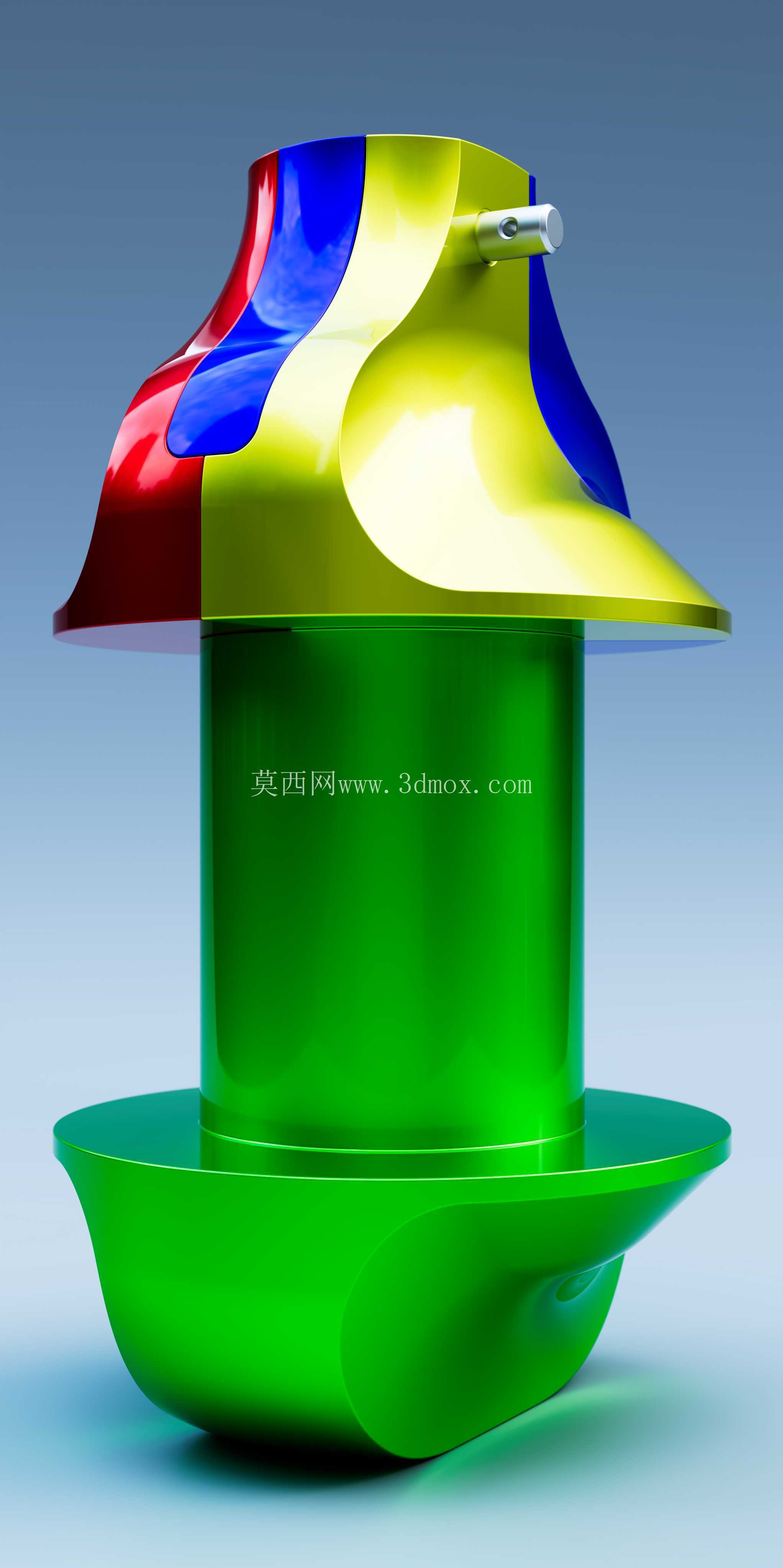

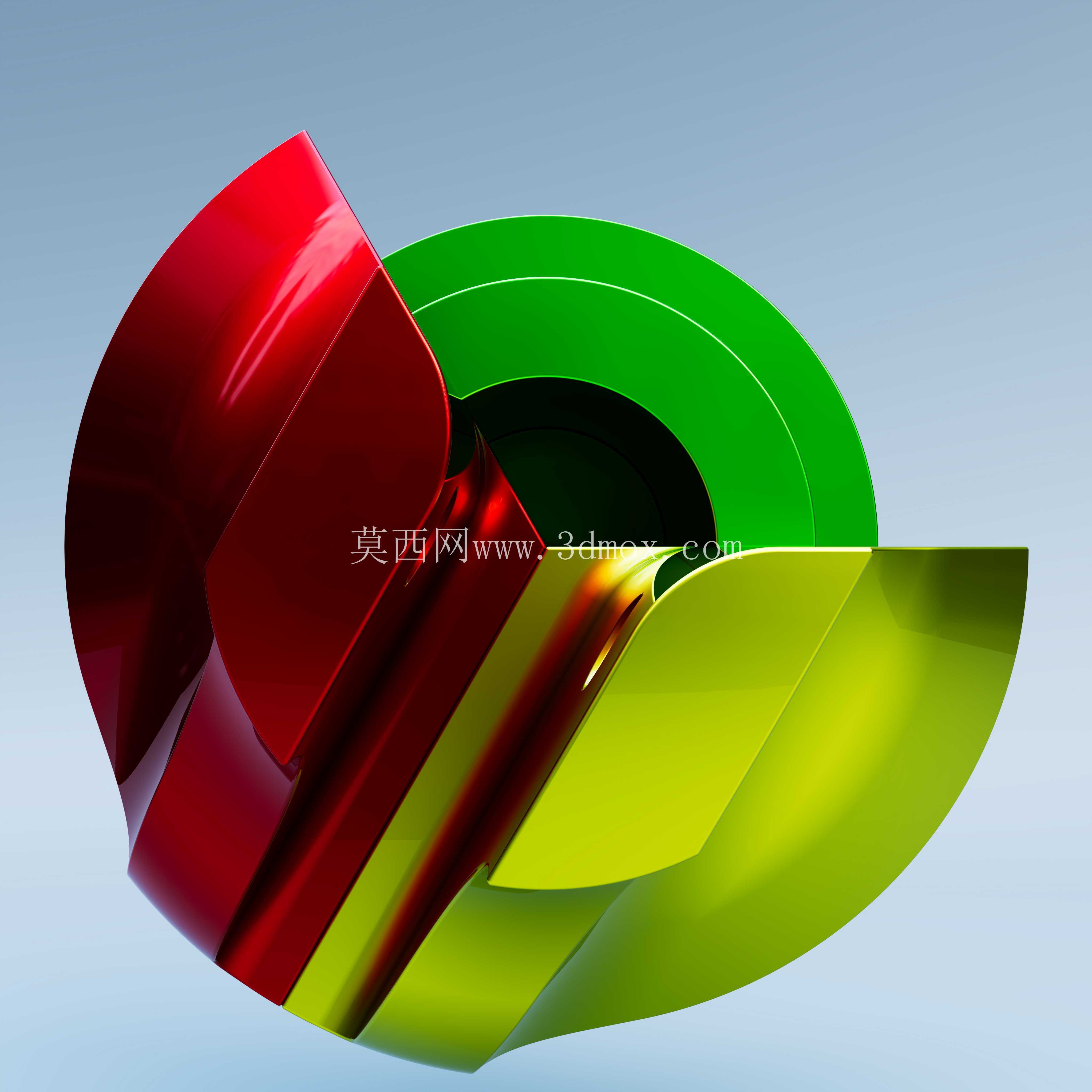

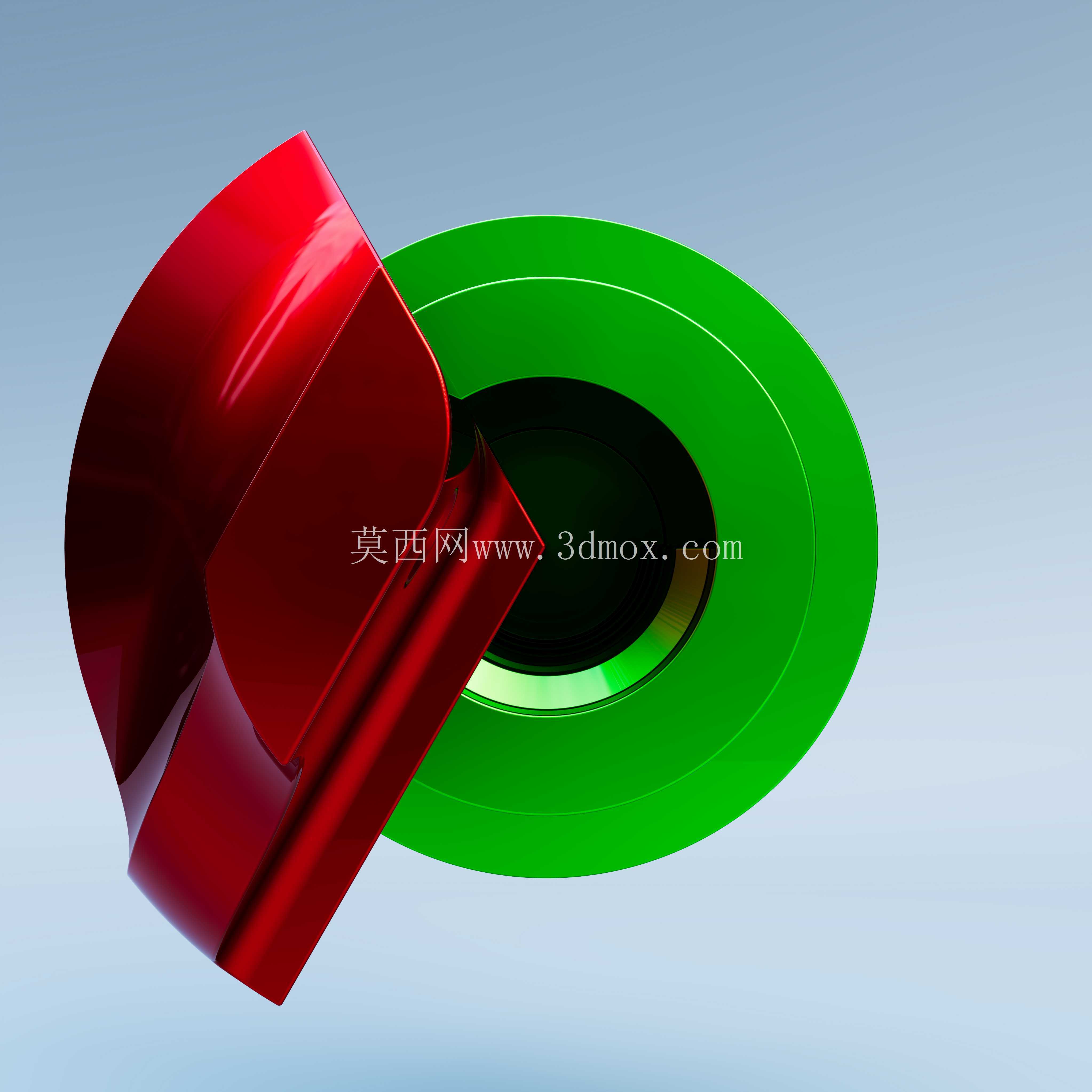

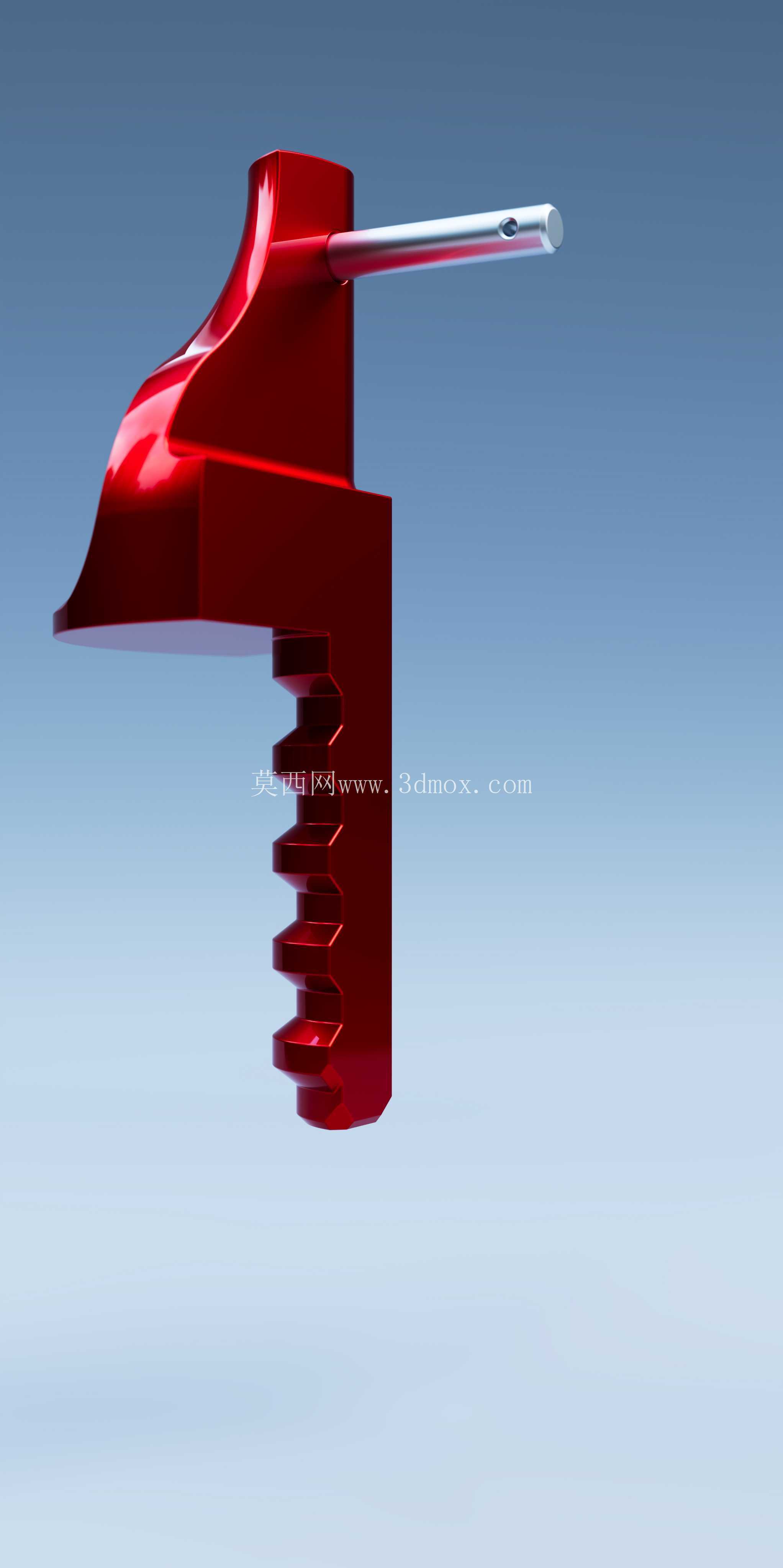

　　这款旋转互锁紧固件主要面向需要频繁拆装、对防松脱有较高要求的管路连接、小型设备模组快装场景，区别于传统螺纹紧固件的旋合锁紧逻辑，采用弧形块错位啮合的方式实现无螺纹锁紧，能有效避免螺纹咬合磨损、杂质卡滞带来的拆装失效问题。整套结构由三个核心部件组成，两个锁紧块分别为120度弧形柱段，表面加工有连续的横截面脊，与作为承接主体的空心圆柱接收器内壁的240度啮合脊完全匹配，接收器内壁预留120度的无脊滑槽作为装配插入通道。装配时先将两个锁紧块沿滑槽插入接收器内部，随后分别将两个锁紧块旋转120度，让锁紧块外弧面的脊与接收器内壁的脊完全错位啮合，此时锁紧块无法沿轴向脱出，完成初步锁紧。

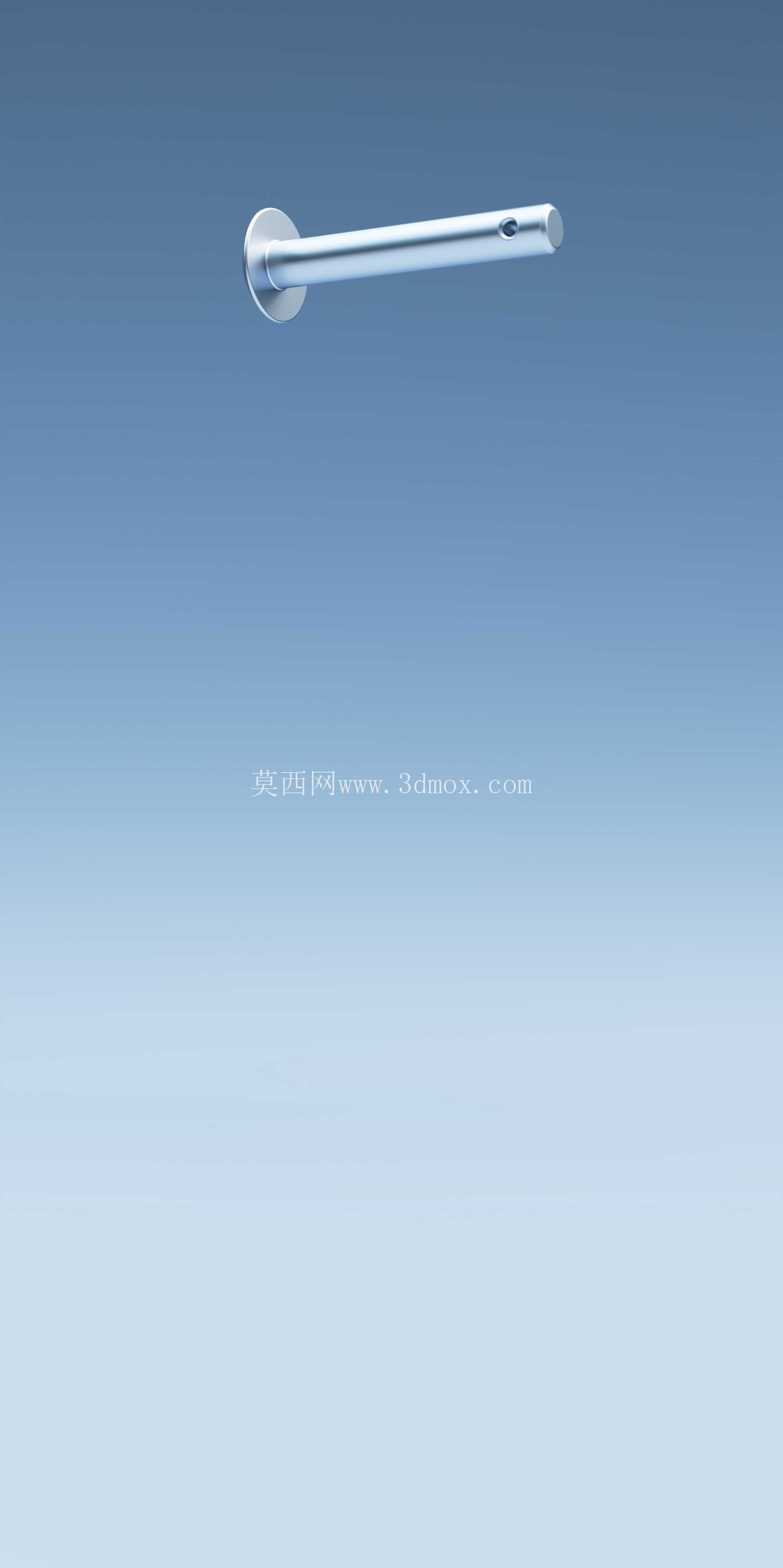

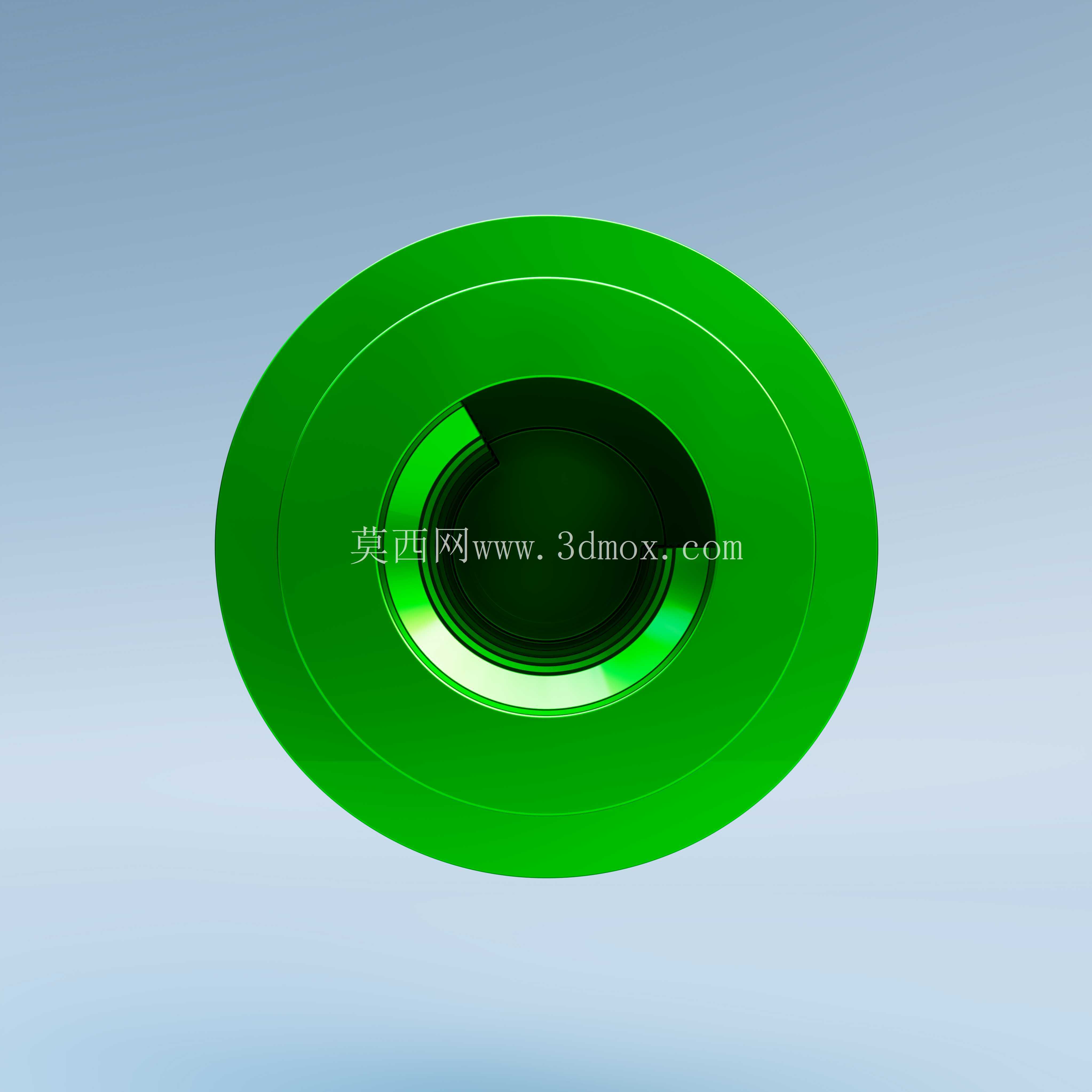

　　最后插入固定销，固定销为对应120度弧度的弧形部件，表面无啮合脊，刚好填充接收器剩余的120度无脊滑槽空间，插入后会同时穿过两个锁紧块的对应定位孔，彻底限制两个锁紧块的周向转动自由度，避免锁紧块受振动回转松脱，固定销端部预留的穿线孔可配合固定线夹使用，防止固定销受振动滑出。从安装边界来看，接收器主体为等直径空心圆柱结构，外径与配套安装孔的公差配合取H7/h6间隙配合，安装时无需额外加工螺纹孔，仅需在安装面板上加工对应直径的光孔即可，轴向安装空间仅需预留接收器总长度加10%的操作余量，相比同规格螺纹紧固件的安装空间需求减少约30%，适合狭小空间内的模组连接。

　　功能特性上，该结构无螺纹旋合过程，拆装时无需旋转多圈，仅需完成两个锁紧块的120度转动加固定销插拔，单组紧固件拆装耗时不超过10秒，且啮合脊为面接触，受力均匀，抗振动松脱能力优于普通弹垫防松的螺纹连接，在有轻度腐蚀、粉尘较多的工况下，不会出现螺纹锈死、杂质卡牙的问题，可反复拆装使用而不会出现连接精度下降。设计过程中重点优化了啮合脊的倒角参数，所有啮合棱边均做0.2mm的导向倒角，避免装配时出现脊边磕碰卡滞，锁紧块与接收器的配合间隙控制在0.1mm以内，既保证转动顺畅，又避免间隙过大带来的连接窜动。
