P2X8C4M64P多核微控制器芯片结构

　　这款多核微控制器的结构设计，面向嵌入式并行运算场景打造，可适配工业控制终端、智能传感节点、多任务并行采集设备等对实时运算能力有较高要求的应用场景，能同时承载多路信号处理、逻辑运算与外设控制任务，解决传统单核控制器在多任务并行执行时的调度延迟问题。从功能架构来看，其内部集成8个同规格32位处理核心，所有核心通过公共集线器模块完成资源调度，集线器挂载共享RAM存储单元、CORDIC数学解算器与内务处理模块，核心之间可通过共享内存完成高速数据交互，无需额外搭建外部通信链路即可实现核心间的协同运算，大幅降低多核心协同工作的外围电路复杂度。

　　芯片共引出64个智能IO引脚，每个引脚均可独立配置为模拟输入输出、数字输入输出等多种工作模式，无需额外外接信号调理电路即可直接对接多数常规传感与执行器件，引脚以4个为一组划分独立供电域，每组供电域采用3.3V外部供电设计，可根据实际应用中不同引脚的负载需求灵活配置供电策略，在部分引脚闲置时可切断对应供电域电源，降低器件整体运行功耗，同时独立供电域也能避免不同功能引脚之间的电源串扰，提升模拟信号采集的精度与数字信号传输的稳定性。

　　在结构设计层面，芯片采用标准QFP封装形式，引脚沿封装本体四侧均匀排布，引脚间距符合常规表贴焊接工艺要求，可适配通用SMT贴片生产线的加工流程，无需定制特殊焊接治具即可完成批量焊接装配；封装本体预留了接地层结构，可在焊接时与PCB板的接地铜箔充分贴合，既提升芯片焊接后的结构固定强度，也能增强器件的散热能力与电磁屏蔽性能，减少高频运算时对外的电磁辐射，同时降低外界电磁干扰对芯片内部运算过程的影响。

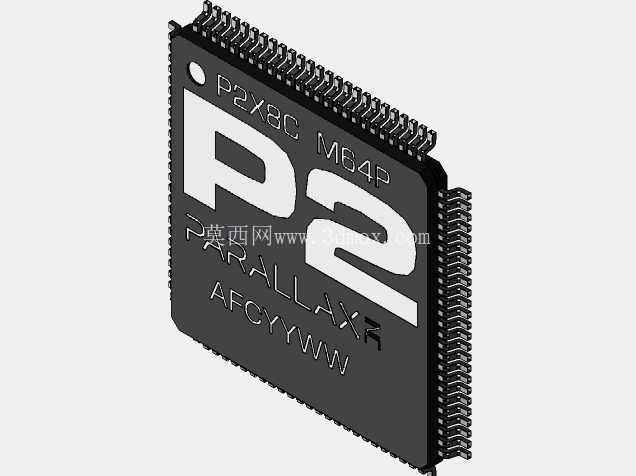

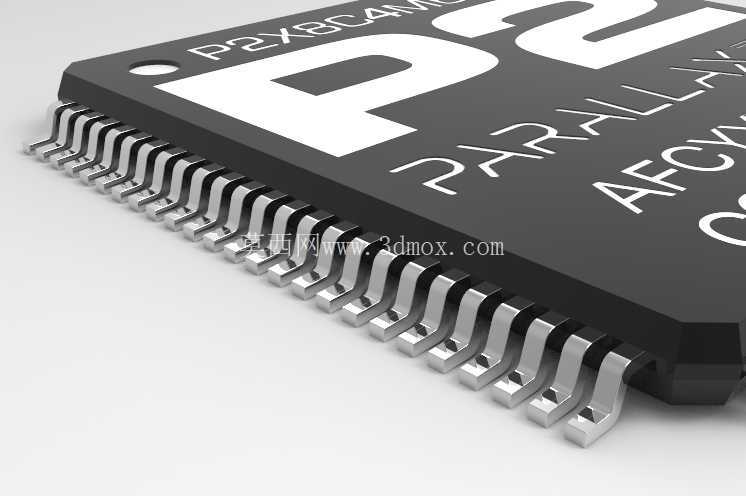

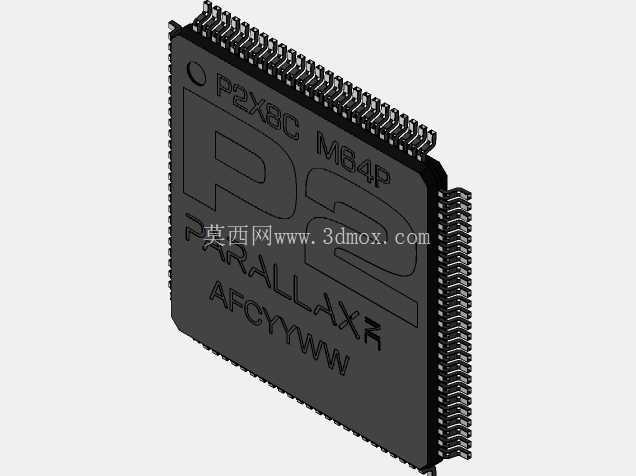

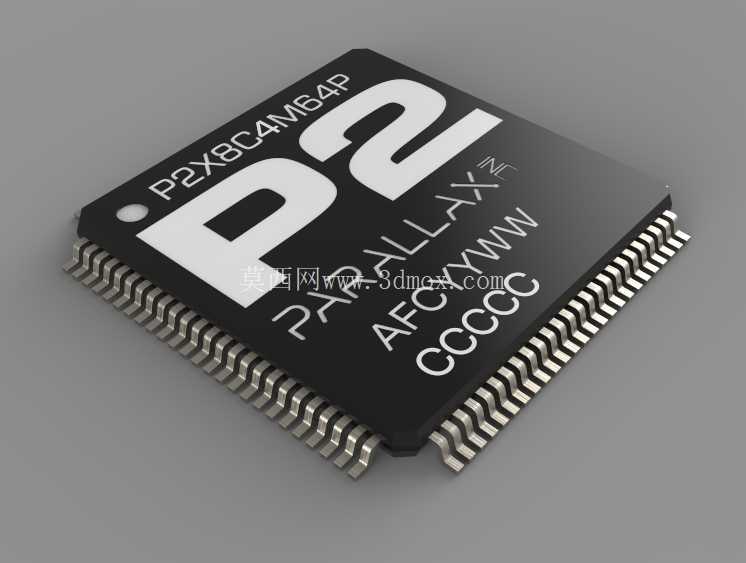

　　建模过程中完整还原了芯片的引脚弧度、本体丝印标识、边角定位标记等细节，定位标记可在SMT贴片时供视觉识别系统完成器件方向校准，避免贴装反向导致的电路故障；模型严格遵循实际器件的安装边界尺寸，引脚长度、本体厚度、引脚共面度等参数均匹配实际器件的公差范围，可直接用于PCB布局阶段的器件干涉校验、整机装配阶段的空间预留校核，也可用于电子设备结构设计阶段的装配模拟，帮助结构工程师提前预判芯片与周边结构件、散热器件的安装间隙，避免后期打样出现装配干涉问题。
