倍耐力轮胎搭配运动轮毂SolidWorks设计模型

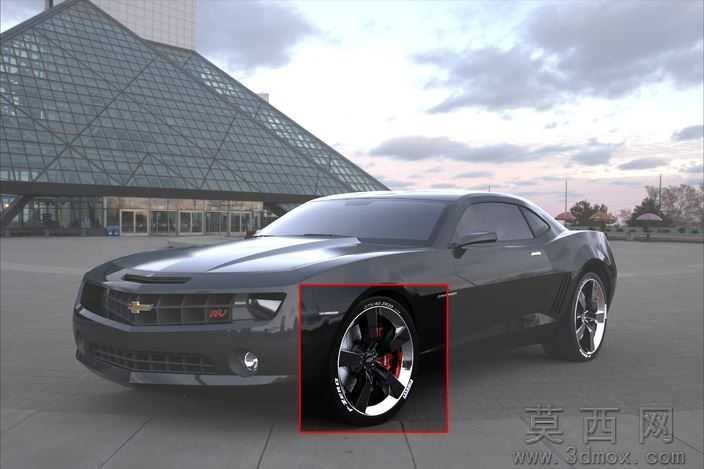

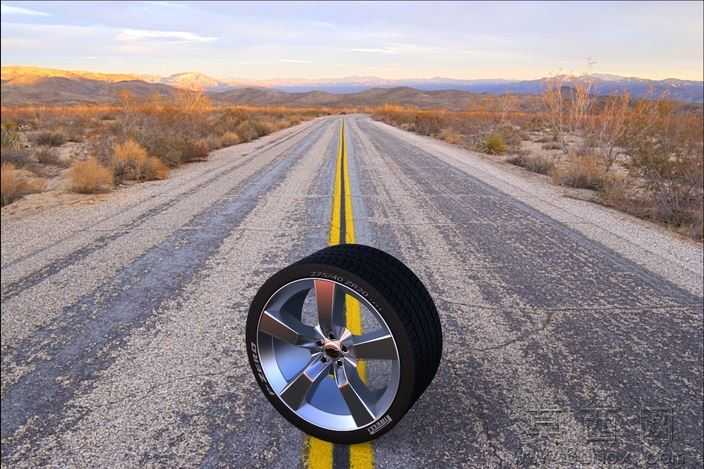

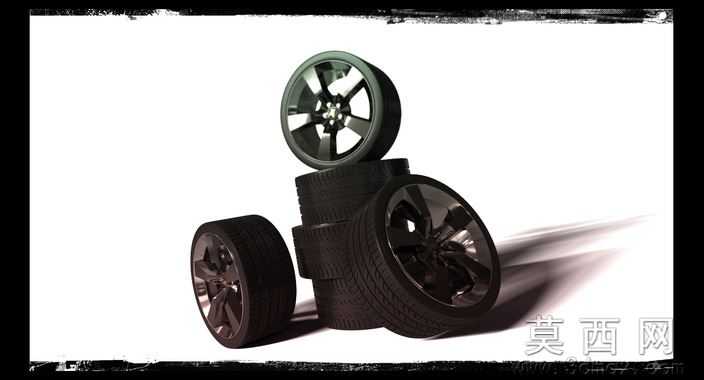

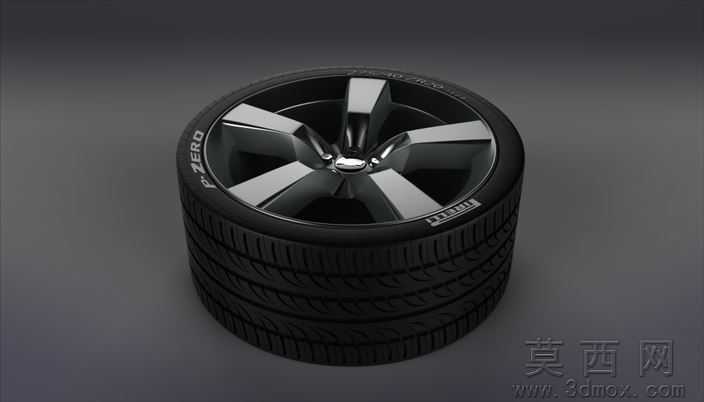

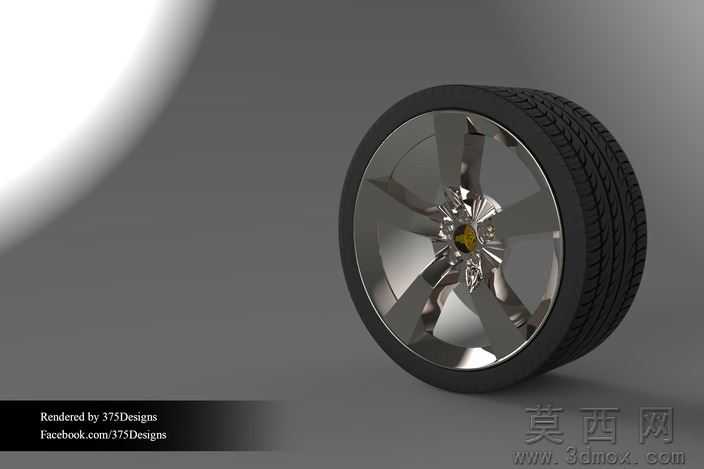

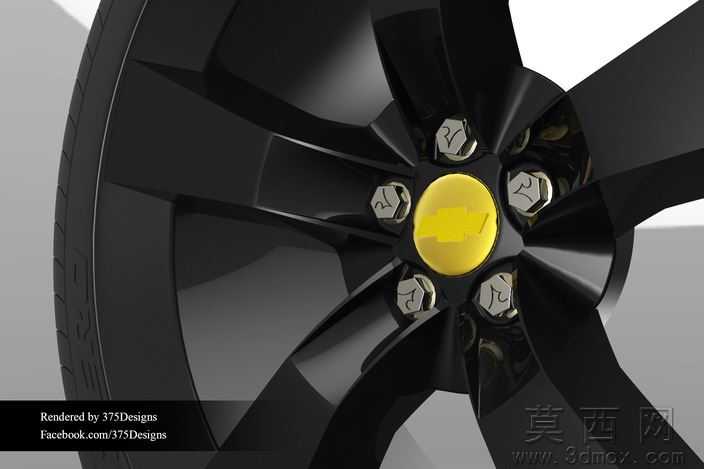

本模型为倍耐力民用运动轮胎搭配五辐运动轮毂的完整三维设计成果，建模流程遵循汽车底盘零部件正向设计逻辑，首先完成轮胎断面轮廓的草绘，依据民用运动轮胎的扁平比参数绘制胎侧弧线、胎面弧度与胎唇安装基准线，通过旋转凸台命令生成轮胎基础基体，随后通过包覆命令绘制胎面的纵向排水沟槽、横向切槽与胎侧的品牌标识、规格参数刻印，还原倍耐力P ZERO系列轮胎的胎纹细节特征；轮毂部分先绘制中心安装盘的基准草图，定位螺栓孔、中心轴孔与气门嘴孔的位置，通过拉伸凸台生成中心盘基体，再绘制五辐辐条的变截面轮廓，通过放样命令生成带切削斜面的辐条结构，最后通过旋转切除生成轮辋的胎圈座、轮缘与安装槽结构，完成轮胎与轮毂的装配配合，确保胎唇与轮辋安装槽的配合尺寸符合行业标准。参数设计层面严格参考实车配件尺寸，轮胎外径、胎面宽度、扁平比均匹配民用运动轿车的19寸轮毂规格，轮毂的PCD孔距、中心孔直径、ET偏距均符合主流乘用车型的安装参数，胎纹沟槽深度、胎侧厚度、辐条壁厚均参考真实配件的工程参数设置，保证模型尺寸具备实际参考价值。渲染材质部分，轮胎采用哑光黑色橡胶材质，添加细微的颗粒质感模拟真实轮胎的橡胶表面纹理，胎侧的品牌标识采用亮面黑色材质形成视觉区分；轮毂采用亮黑色金属烤漆搭配辐条切削面的抛光金属材质，中心轮毂盖添加镀铬金属质感，还原运动轮毂的双色视觉效果，场景采用深灰色渐变背景搭配柔和的三点布光，突出轮胎与轮毂的曲面质感与细节特征。结构原理上，该模型完整还原了轮胎与轮毂的装配结构，轮胎通过胎唇卡入轮辋的胎圈座实现密封固定，轮毂的中心盘用于连接车轴法兰，螺栓孔用于穿入固定螺栓实现轮毂与车轴的紧固，辐条结构承担承载与传力作用，五辐对称结构兼顾轻量化与结构强度，胎面的排水沟槽用于雨天行驶时划破水膜提升抓地力，胎侧结构用于缓冲路面冲击。软件兼容层面，模型采用SolidWorks2011版本原生格式创建，特征树完整可编辑，同时导出STEP/IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维CAD软件，支持不同软件平台的用户打开编辑，也可导入3Dmax、C4D等渲染软件做进一步的视觉效果制作。研发教学应用层面，该模型可用于汽车底盘设计课程的教学案例，帮助学习者理解轮胎与轮毂的结构组成、配合原理与设计要点，也可作为汽车改装、整车装配仿真项目的基础零部件模型，还可用于汽车配件产品的展示动画制作、电商产品渲染素材，为汽车相关的设计研发、教学演示、产品展示提供精准的三维数字模型支撑。
