异径内丝90度液压直角管接头

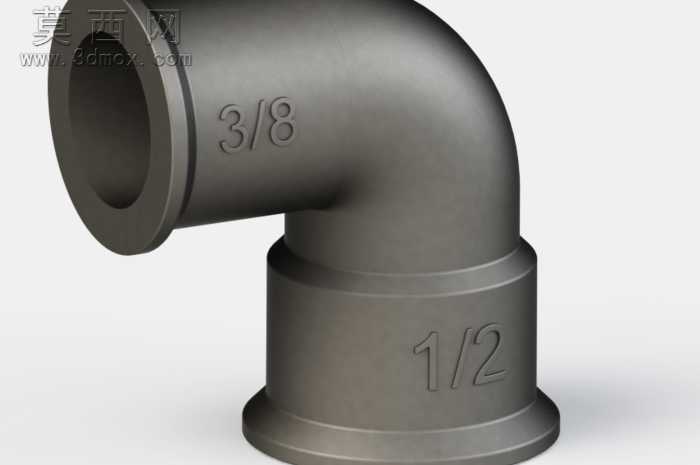

本模型为异径内丝90度直角液压管接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循液压管路连接件的通用尺寸规范，先以旋转特征构建接头的主体基体，分别完成两端不同规格内螺纹接口的轮廓绘制，一端为1/2规格内丝接口，另一端为3/8规格内丝接口，两端接口轴线呈90度垂直排布，可实现不同通径管路的直角转向连接。建模阶段对接口处的螺纹退刀槽、端部倒角、外壁加强过渡段都做了精细化特征处理，避免应力集中的结构缺陷，接头外壁的规格标识采用浮雕式拉伸特征制作，还原实物的标识刻印效果。材质渲染阶段选用哑光金属铸铁材质，调整材质的粗糙度、金属度参数，还原五金管件的磨砂金属质感，添加柔和的环境光与定向补光，凸显接头表面的细微颗粒质感与结构轮廓，渲染视角选择斜向45度视角，可同时清晰展示两端接口的规格标识与弯头的整体弧度结构。设计思路上充分考虑液压管路的安装使用场景，90度直角结构可有效节省管路排布空间，异径设计可直接适配两种不同通径的液压管路，无需额外加装转接头，减少管路连接点的泄漏风险，接头外壁的加厚过渡段可提升整体承压能力，满足液压系统的高压使用需求，整体结构无冗余设计，各部位尺寸匹配常规管路安装标准，可直接用于液压系统装配模拟、管路排布设计验证等场景。
