可旋转彩色圆环拼接益智玩具结构设计

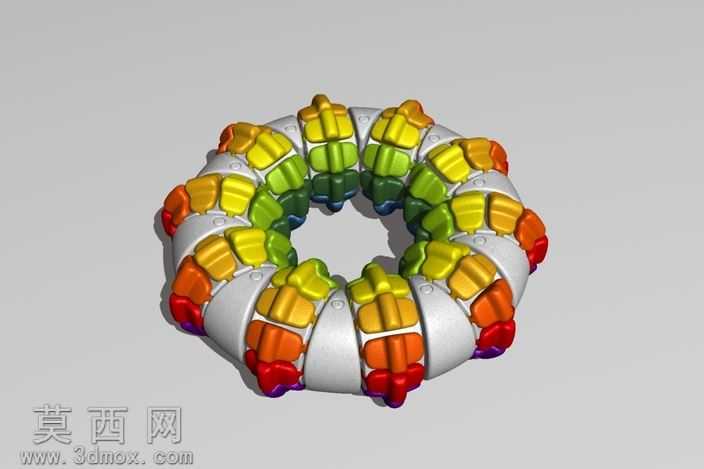

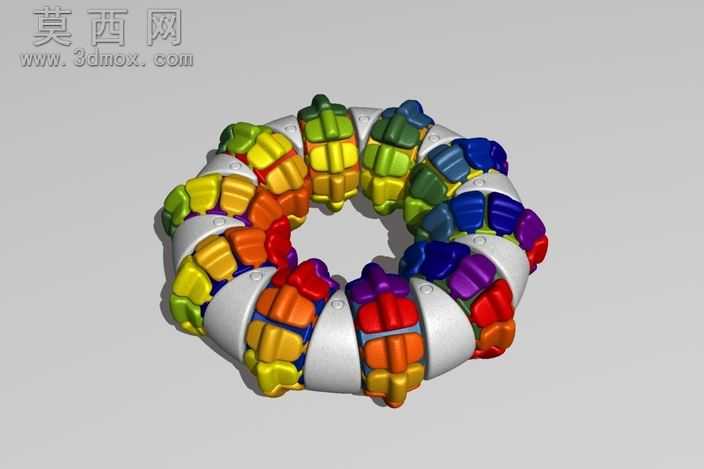

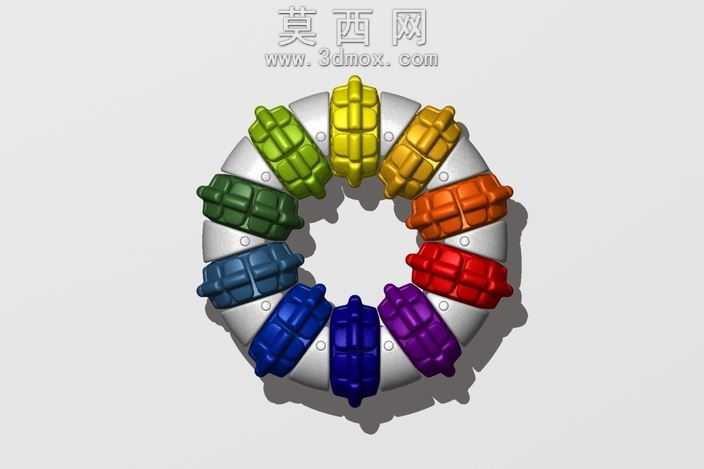

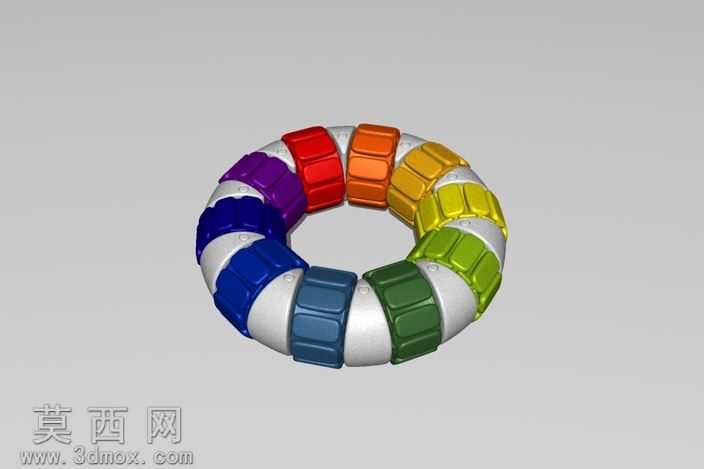

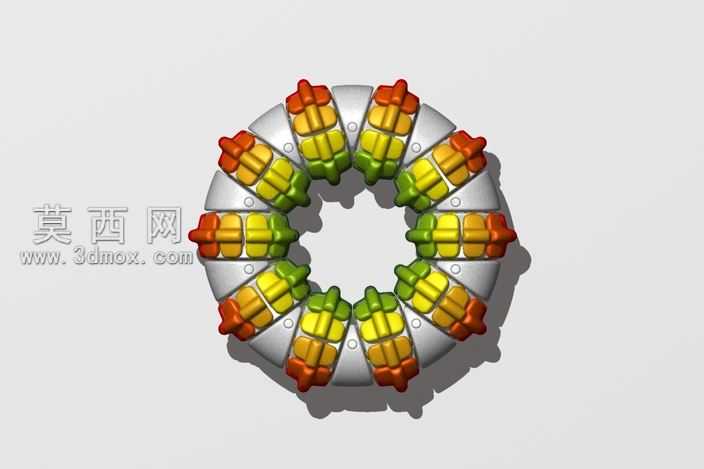

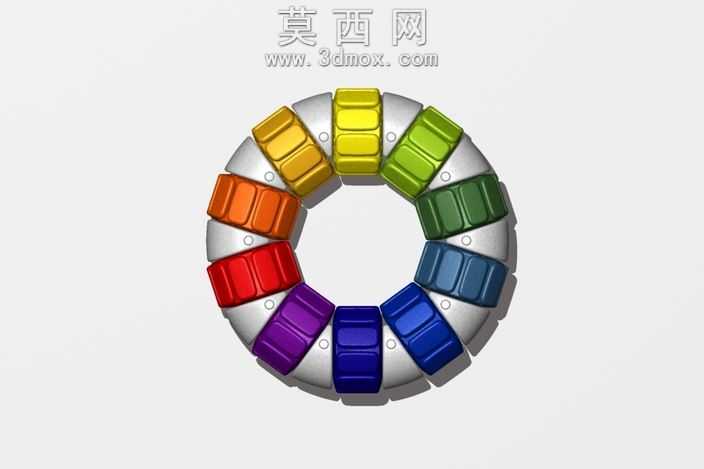

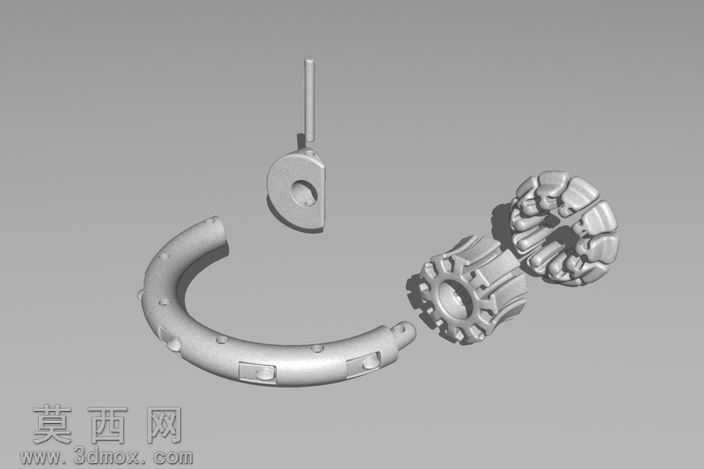

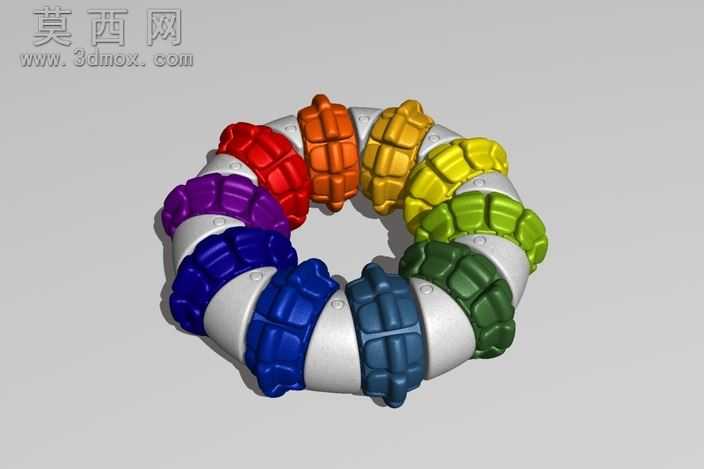

本作品为环形拼接类益智玩具的三维结构设计，整体采用正圆环对称布局，围绕中心空心区域均匀排布10组独立的环面单元，整体外轮廓直径为106毫米，轴向总高度36毫米，尺寸适配桌面把玩与3D打印成型需求。建模阶段采用参数化设计思路，先绘制单组环面单元的基础轮廓，通过环形阵列命令完成整体排布，再对每个单元的拼接卡扣、旋转限位结构进行单独细化，保证所有单元的拼接公差统一，避免出现装配卡顿或松动脱落的问题。模型共拆分出132个独立零件，但仅包含戒指、别针、垫片、瓷砖、两半环面五种基础零件类型，通过不同的颜色材质区分各拼接模块，渲染阶段采用哑光塑料材质模拟实体玩具的触感，色彩选用橙、黄、绿等高饱和度的明快配色，既提升视觉辨识度，也方便玩家快速区分不同的可动模块。结构设计上，每个环面单元可独立绕环体中心旋转，单元表面的彩色瓷砖模块可在不同环单元之间滑动移位，环体内部设置隐藏式的限位卡槽，保证瓷砖模块滑动时不会脱离环体，同时相邻环单元之间通过凹凸卡扣实现定位，旋转时带有清晰的段落阻尼感，提升把玩时的手感反馈。设计过程中充分考虑3D打印的成型可行性，所有零件均做了最小壁厚校验，避免出现薄壁易断的问题，拼接卡扣处预留了0.2毫米的装配间隙，无需后期打磨即可直接完成组装，同时所有边角均做了圆角过渡处理，避免锐边划伤，符合玩具类产品的安全设计要求。整体结构兼顾了益智解谜的可玩性与3D打印的易制造性，通过模块化的零件设计降低了打印与组装的难度，对称式的环形布局也让整体外观规整协调，彩色模块的排布在完成拼接后可形成统一的视觉效果。
