M5规格沉头十字槽木螺钉结构设计

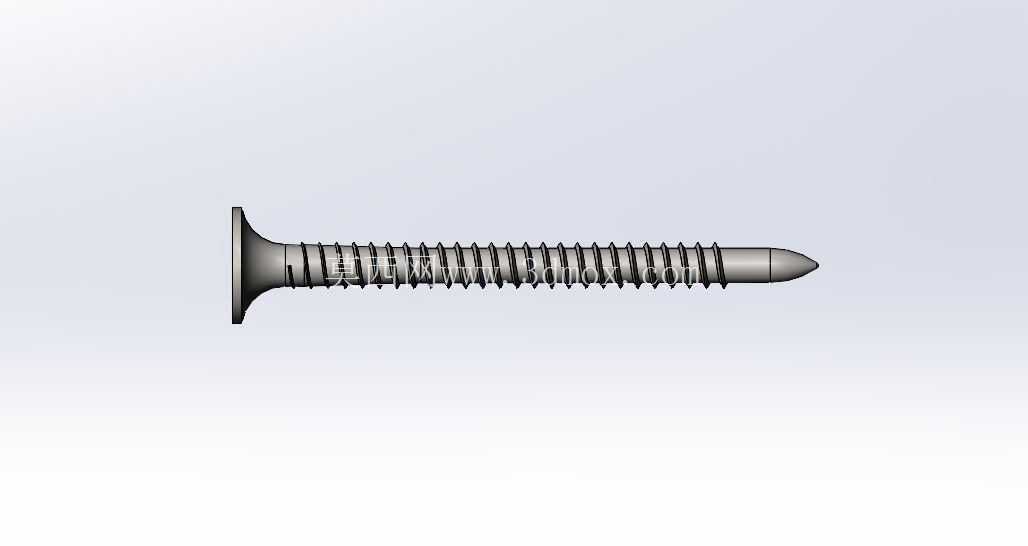

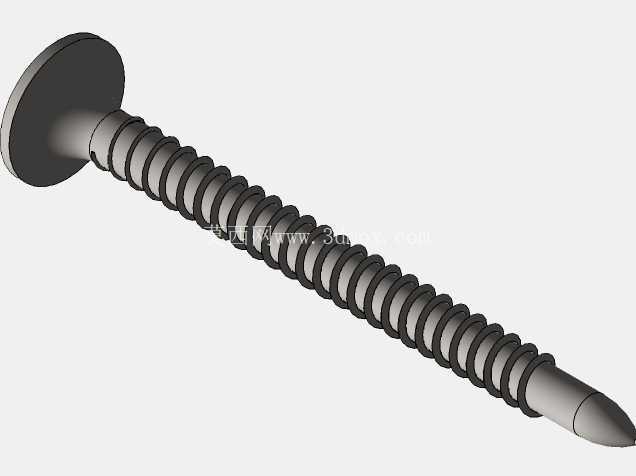

　　在木结构装配、轻钢龙骨固定、装饰面板安装等现场作业场景里，这类沉头木螺钉是出现频率极高的紧固件，不同于机螺钉需要配套预制内螺纹，它可以依靠自身的螺纹牙型在木质基材、轻质合金龙骨上直接攻出啮合螺纹，省去了预先攻丝的工序，大幅提升现场装配的效率。从结构设计来看，这款螺钉采用10g规格的沉头头部设计，头部锥角适配标准沉孔加工尺寸，安装完成后头部可以完全埋入基材表面，不会出现凸起干涉，尤其适合装饰面、家具面板这类对表面平整度有要求的装配场景，避免突出的螺钉头刮蹭物料或者影响后续饰面施工。

　　杆部总长50mm的尺寸设定，覆盖了多数常规木作连接的厚度需求，比如18mm厚度的多层板搭配30mm厚度的木龙骨固定时，螺钉穿过面板后攻入龙骨的深度可以达到30mm左右，足够保证连接的抗拔力，不会因为攻入深度不足导致连接松脱。螺纹部分采用大螺距的三角牙型设计，牙顶锋利，攻入基材时可以快速切削出匹配的螺纹槽，同时牙侧的受力面经过角度优化，拧紧后螺纹和基材的接触面积更大，抗侧向滑移的能力更强，即使在密度稍低的软木基材上使用，也不容易出现滑牙、拔脱的问题。螺杆末端采用缩径的尖头导向设计，攻入时不需要预先钻定位孔也能快速对准安装位置，减少钻孔工序，在批量安装作业时能明显降低工人的操作强度。

　　头部的驱动槽采用十字槽设计，适配市面通用的十字批头，不需要特殊的专用工具，现场施工时随手取用常规工具就能完成拧紧作业，批头和槽口的贴合度好，拧紧过程中不容易出现滑批、拧花槽口的问题，即使是电动螺丝刀高速拧紧的工况下，也能保持稳定的扭矩传递，减少因为槽口损坏导致的螺钉报废。从安装边界来看，这款螺钉的沉头头部最大直径适配标准M5沉孔的扩孔尺寸，现场加工沉孔时使用常规的M5沉孔钻就能一次加工出匹配的锥面，不需要额外调整刀具参数；杆部的公称直径为5mm，预制引导孔的时候，硬木基材推荐使用3.5mm直径的钻头，软木基材可以使用3mm直径的钻头，既能保证螺钉攻入时不会把基材撑裂，又能保证足够的螺纹啮合强度。

　　在实际选型应用中，这类螺钉不适合用于高振动、大载荷的金属结构连接，但是在室内装饰装修、家具组装、木质包装箱制作、轻钢龙骨隔墙固定这类场景下，它的连接可靠性、装配便捷性都有明显优势。设计建模的时候，需要重点关注螺纹牙型的螺旋扫掠路径和头部锥面的衔接位置，避免出现螺纹收尾处和头部干涉的问题，同时要保证头部驱动槽的深度符合通用标准，过浅的槽口容易导致批头打滑，过深则会降低头部的结构强度，拧紧时容易出现头部断裂的问题。另外，螺杆部分的光杆段长度也需要匹配安装场景，光杆段过长会导致螺钉无法拧紧，光杆段过短则会在攻入过程中被螺纹切削的木屑卡住，增加拧紧的阻力。这款螺钉的整体结构没有冗余设计，所有尺寸都围绕快速装配、可靠连接的核心需求设定，没有多余的装饰性结构，完全服务于实际装配的功能需求，在常规的非重载紧固场景下，是性价比极高的紧固件选择。
