模具排气功能环形栅格结构设计

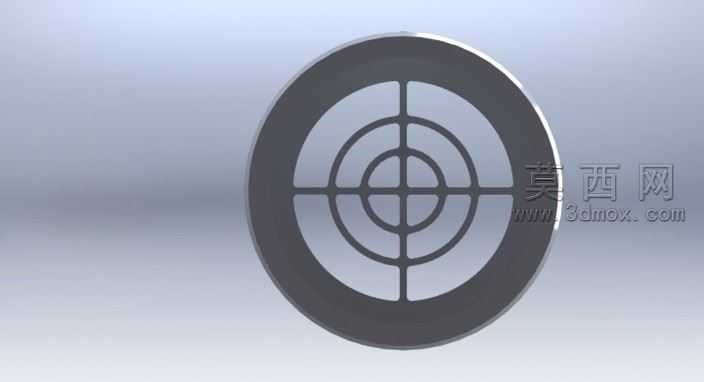

本作品是针对模具排气功能设计的环形栅格结构三维模型，建模过程严格遵循机械设计规范与模具排气的实际工况需求，依托三维建模软件完成全参数化设计。首先从结构逻辑出发，该零件为圆盘式环形主体，外圈为实心密封边框，内部由三层同心圆环与十字交叉径向筋条构成贯通式栅格通道，整体结构对称规整，建模时先绘制中心基准轴与径向基准面，通过草图绘制外圆轮廓与内部同心圆环、十字筋条的截面线，利用拉伸凸台命令生成基础实体，再对筋条与圆环的交接处做圆角过渡处理，避免应力集中，同时保证排气通道的顺滑无阻滞。材质设定上选用模具常用的硬质合金材质，渲染时赋予金属哑光质感，调整环境光与反射参数，清晰呈现栅格的通透结构与边框的厚重质感，还原零件实际加工后的表面效果。设计思路围绕模具注塑过程中的排气需求展开，注塑成型时型腔内的空气需要通过专用结构顺利排出，避免出现气泡、缺胶、烧焦等成型缺陷，该环形栅格结构可安装在模具型腔的排气点位，多层同心环与十字筋的组合既保证了足够的排气通流面积，又能有效阻挡熔融塑料溢出，筋条的宽度与圆环的间距经过参数化调试，匹配常用注塑材料的流动特性，既不会让塑料渗入排气通道造成堵塞，又能保证空气快速顺畅排出。建模过程中对每一处尺寸都做了参数关联，后续可根据不同模具的排气量需求、安装尺寸快速调整整体直径、筋条宽度、圆环间距等参数，无需重新绘制草图，大幅提升设计复用效率。结构上外圈边框的厚度经过力学验算，可承受注塑过程中的型腔内压力，不会出现变形损坏，栅格部分的筋条厚度均匀，符合机加工或者电火花加工的工艺要求，不存在加工死角，可直接导出工程图用于生产制造。整体模型结构简洁实用，没有冗余特征，每一处几何结构都服务于排气功能的实现，是模具排气系统设计中典型的标准化功能零件，可直接集成到各类注塑模具的排气系统设计中，也可作为同类排气栅格结构设计的参考模板，帮助设计师快速完成模具排气点位的结构设计，减少重复建模的工作量，提升模具设计的整体效率。
