ABB水平式机械联锁装置结构设计

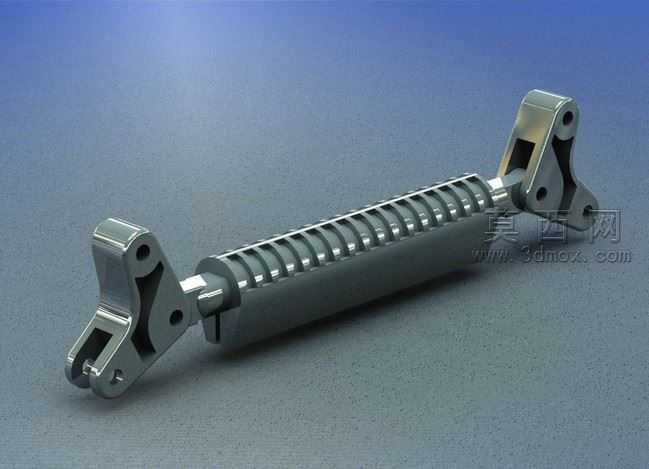

本作品为水平式机械联锁装置的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对装置的每一处结构细节都进行了精准还原。整体建模采用参数化设计思路，先绘制两端安装支座的二维草图，通过拉伸、切除、倒角等基础特征完成支座主体构建，支座上的安装孔位、铰接槽口均按照实际装配尺寸定位，保证后续装配时的同轴度与配合精度。中间的联锁杆部分，先绘制杆体的截面轮廓，通过螺旋扫描特征构建杆身的波纹锁止结构，该结构是实现联锁功能的核心，建模时对波纹的齿距、齿高都进行了参数化设置，可根据不同的锁止行程需求快速调整参数。两端的铰接连接头采用装配体环境下的关联设计，与支座的铰接槽口实现间隙配合，保证装置动作时的灵活性，同时避免出现卡滞问题。材质渲染阶段，为金属部件赋予了哑光合金钢材质，调整材质的粗糙度、金属度参数，模拟实际五金件的喷砂氧化表面效果，对铰接活动部位添加了轻微的磨损质感，提升模型的真实感。渲染时采用三点布光方案，主光从侧上方照射突出结构的立体感，辅光弱化阴影区域的死黑问题，轮廓光勾勒装置的边缘线条，让整体结构层次更加清晰。该联锁装置的设计思路围绕水平安装场景的锁止需求展开，摒弃了传统锁具的复杂冗余结构，采用直动式联锁逻辑，通过杆身的波纹结构与配套锁舌的配合实现双向锁止，安装支座的多孔位设计可适配不同的安装基面，无需额外定制转接件即可完成装配。建模过程中对活动部件的运动行程进行了干涉检查，验证了装置在全行程动作时无结构干涉，各铰接点的转动间隙控制在合理范围内，既保证动作顺畅，又避免间隙过大导致的锁止松动问题。整体结构紧凑，没有多余的装饰性结构，所有造型都服务于功能实现，符合工业五金件的设计原则，可直接用于相关产品的结构验证、装配演示以及生产加工的参考依据。
