笔记本外置散热底座结构设计方案

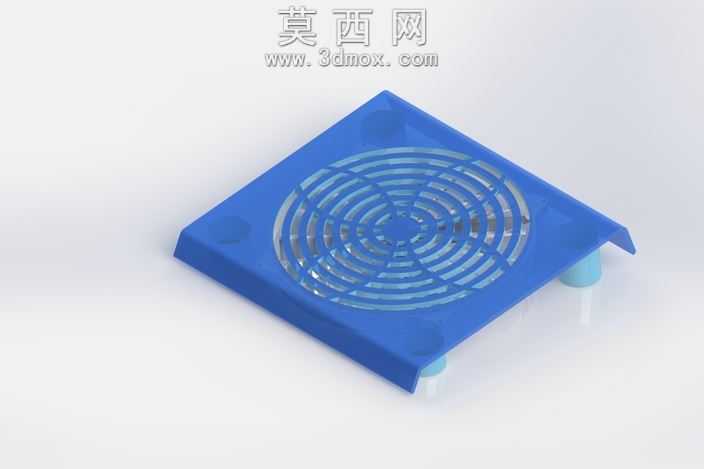

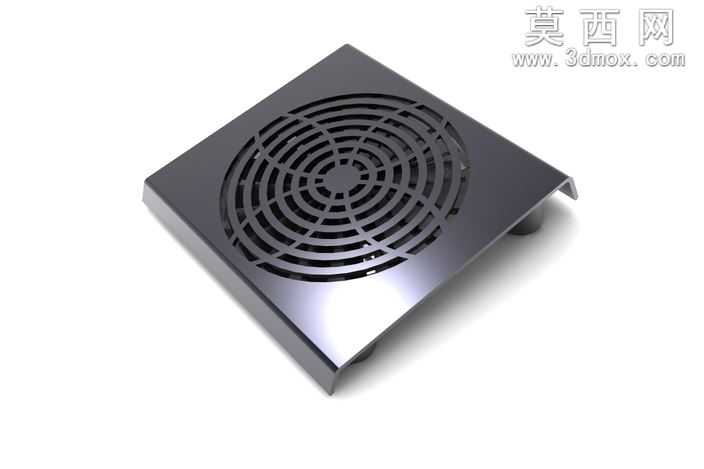

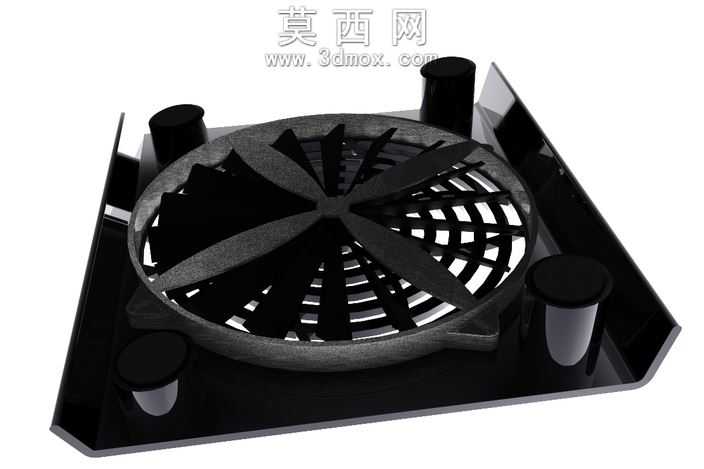

本作品为笔记本外置风冷散热底座的三维设计方案，建模阶段采用参数化设计逻辑，先绘制整体方形壳体的二维轮廓草图，通过拉伸命令生成基础壳体结构，再对壳体四个边角做圆角过渡处理，避免尖锐棱角带来的使用安全隐患。壳体中部的通风栅格采用环形阵列特征完成，先绘制单条径向通风槽的截面轮廓，以风扇安装位中心为阵列原点，按等角度间隔完成整圈栅格排布，既保证通风面积最大化，又兼顾壳体的结构强度，防止栅格过密导致注塑成型时出现缺胶问题，也避免栅格过疏无法有效阻挡异物进入风扇内部。壳体底部的支撑脚采用独立特征建模，设计为带轻微倾斜角度的柱状结构，既可以将散热底座垫高形成底部进风通道，又能让放置在上方的笔记本形成符合人体工学的倾斜角度，缓解长时间打字的手腕疲劳。材质设定上，主体壳体选用哑光蓝色工程塑料材质，调整材质的粗糙度参数模拟磨砂质感，避免日常使用留下指纹划痕，支撑脚选用半透明浅蓝色硅胶材质，添加轻微的漫反射效果还原硅胶的柔和触感，风扇扇叶部分选用半透明硬质塑料材质，调整折射参数模拟真实扇叶的通透质感。渲染阶段采用三点布光方案，主光源从斜上方45度角打亮模型主体，突出壳体的轮廓和栅格的层次感，辅光源从侧面补光消除暗部死黑，背光源勾勒模型边缘轮廓，添加柔和的地面阴影增强模型的立体感，背景选用浅灰色渐变背景突出产品本身。设计过程中充分考虑了实际使用的兼容性，壳体尺寸适配主流14到16英寸的笔记本电脑，栅格的通风路径与笔记本底部的进风区域精准对应，有效提升散热效率，整体结构无多余复杂特征，便于后续开模量产，降低生产制造成本。
