车载吸盘式行车记录仪结构设计

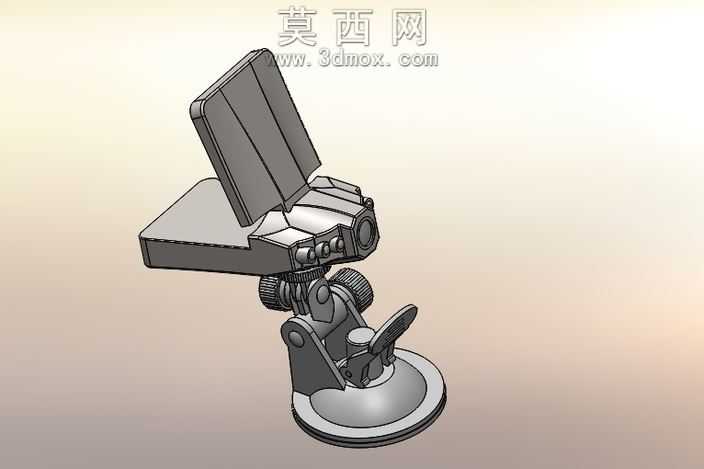

本作品为车载吸盘式行车记录仪的三维结构设计，整体采用模块化拆分思路完成建模，将设备划分为显示端、主机模组、万向调节支架、真空吸盘底座四个核心功能单元，各部件之间预留标准装配间隙，可直接对接后续结构验证与开模流程。建模过程中首先完成主机模组的主体轮廓搭建，镜头区域做了内凹式防护结构设计，侧边操控按键采用凸起式防滑造型，既保证盲操作时的触感辨识度，也避免日常使用中按键被误触。显示端与主机采用铰接式连接结构，可支持小角度的屏幕俯仰调节，方便不同身高的驾驶者调整到舒适的观看角度。万向调节支架部分采用双旋钮锁紧结构，中部球头关节可实现水平360度旋转、垂直近180度的角度调整，两个侧边锁紧旋钮分别对应球头阻尼调节与支架俯仰锁定，旋钮表面做了滚花纹理设计，无需额外工具即可徒手完成角度调整与锁紧操作。底部真空吸盘底座采用软质硅胶材质的建模设定，底座边缘做了薄唇边设计，按压时可快速排出接触面空气形成负压吸附，适配汽车前挡风玻璃的光滑曲面，底座上的扳扣式锁止结构可进一步强化吸附牢固度，避免车辆行驶过程中因颠簸出现设备脱落的问题。渲染阶段针对不同部件做了差异化材质区分，主机外壳采用哑光硬质塑料质感，支架金属关节部分做了磨砂金属材质处理，吸盘底座采用半透明软胶材质，屏幕区域做了轻微反光的玻璃质感模拟，整体渲染效果还原了产品量产状态下的真实视觉表现，各部件的装配关系清晰可见，可用于产品结构演示、功能验证以及前期宣传素材制作。
