50x50规格锌合金合页结构设计

　　这款锌合金材质的合页，核心适配20、30、40系列工业铝型材的框架搭建场景，在自动化设备护罩、工业机箱柜门、铝型材工作台围挡、小型设备检修门的铰接结构中应用广泛。日常做铝型材框架结构设计时，铰接部位的选型一直是容易被忽略的细节，很多设计人员随便选个普通合页凑数，最后要么安装孔位对不上铝型材的槽口间距，要么合页承重不够导致柜门下垂、开合卡滞，要么材质抗腐蚀性能差，在车间多油污、多切削液的环境下用几个月就锈死，这款合页的设计刚好针对性解决了这些实际工程问题。

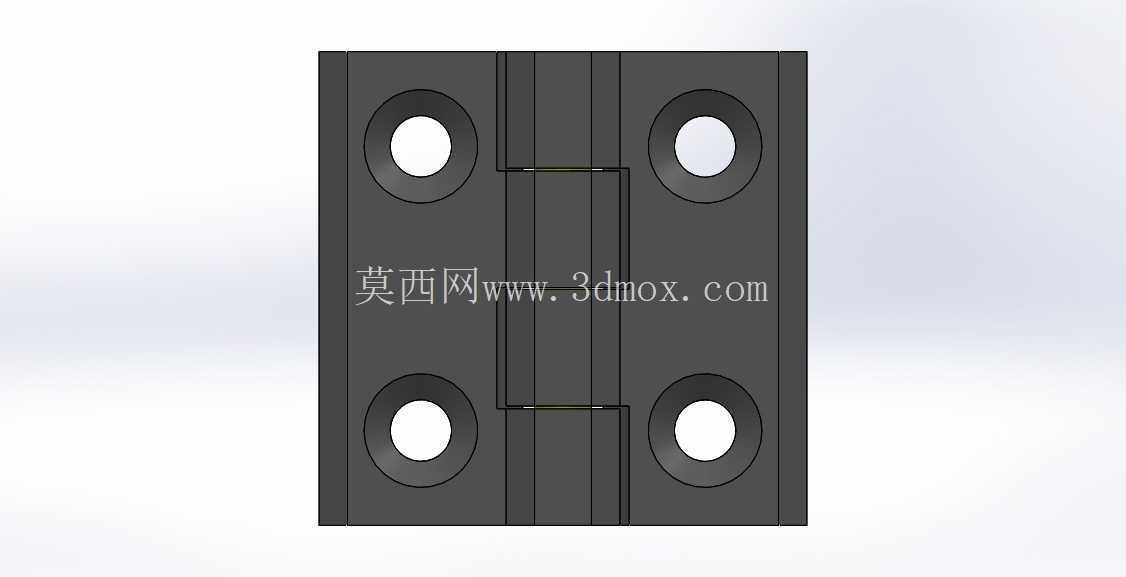

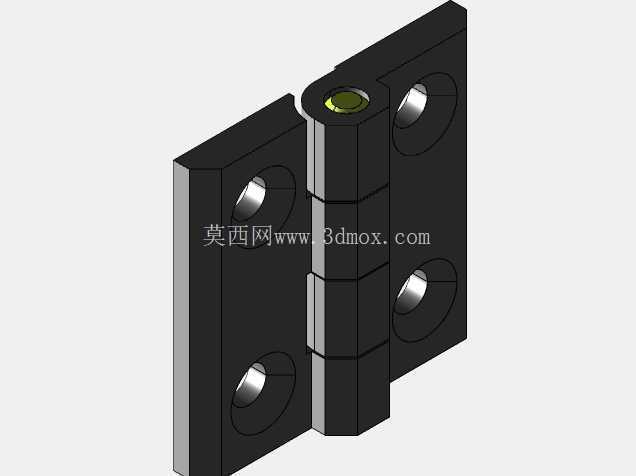

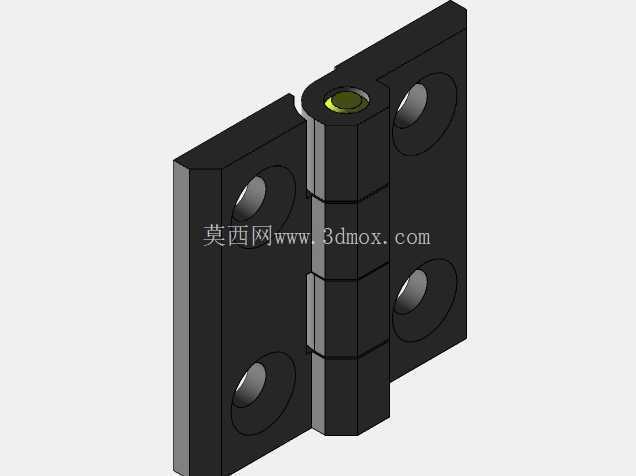

　　从安装边界来看，这款合页单片页片的外形尺寸为50x50mm，安装孔的中心距严格控制在25mm，刚好匹配常用工业铝型材的端面孔位排布，不需要额外在铝型材上打孔攻丝，直接用配套的T型螺栓或者法兰螺母就能完成固定，安装时不需要复杂的定位工装，只要把页片贴齐铝型材的安装面，穿入螺栓预紧后调整合页的同轴度，再逐个拧紧螺栓即可，能大幅减少现场装配的调整时间。材质选用锌铝合金也就是常说的ZAMAK合金，这种材料的压铸成型性能好，页片的成型尺寸精度高，合页转轴部位的配合间隙能控制在很小的范围内，开合的时候没有明显的旷量，同时材料本身的强度足够，单组合页的静态承重能满足常规小型柜门、护罩的承重需求，不需要额外加装辅助支撑结构；而且锌铝合金的表面自然形成致密氧化层，在普通工业车间环境下不需要额外做表面喷涂处理就能有不错的抗锈蚀能力，日常维护只需要定期在转轴位置滴少量润滑油就能保证长期顺畅开合。设计思路上完全围绕工业铝型材框架的快装需求展开，四个安装沉孔的位置做了同轴度公差控制，保证螺栓穿入后不会出现别劲的情况，页片与转轴的连接部位做了局部加厚处理，避免长期开合受力后出现页片变形、转轴脱出的问题；页片的边缘做了小倒角处理，安装和后期维护的时候不会划伤操作人员的手部，同时合页闭合后两个页片的贴合面间隙均匀，不会出现一侧缝隙过大漏尘、另一侧摩擦异响的问题。

　　实际选型使用的时候，要根据门板的重量选择合页的安装数量，一般重量在2kg以内的亚克力或者薄铝板柜门，在侧边上下各装一个这款合页就能满足使用需求；如果是重量更大的钢板柜门，就要适当增加合页的安装数量，同时要注意安装时两个合页的转轴必须保持在同一条直线上，不然会出现开合阻力大、磨损加快的问题。另外这款合页的页片厚度经过优化，闭合后突出型材表面的尺寸很小，不会在框架外侧形成突出的磕碰点，在人员走动比较频繁的设备周边使用时，能减少磕碰受伤的风险。

　　不同于民用家具上使用的普通合页，这款合页的设计完全偏向工业场景的实用需求，没有多余的装饰结构，所有结构细节都围绕安装便捷、运行可靠、维护简单的核心要求设计，不管是做小型自动化设备的安全护罩铰接，还是做铝型材物料架的侧门连接，或是做工作台工具柜的柜门铰接，都能很好地适配。在三维建模过程中，这款合页的模型严格按照实际安装尺寸绘制，安装孔位、转轴配合间隙、页片厚度都和实物一致，在做整体设备装配的时候，可以直接调用这个模型进行装配干涉检查，提前排查合页安装时和铝型材槽口、门板、周边结构件的干涉问题，避免后期加工装配时才发现孔位不对、间隙不足的问题，减少设计返工的概率。很多刚接触结构设计的人员做铝型材框架的时候，经常会忽略合页的安装空间预留，比如合页转轴位置需要预留的转动间隙，页片打开时会不会和旁边的型材立柱、把手、锁具产生碰撞，调用这个精准的三维模型进行装配模拟，就能在设计阶段把这些问题都排查清楚，保证加工出来的零件装配后能顺畅运行。
