巴哈赛车后支架轻量化结构设计

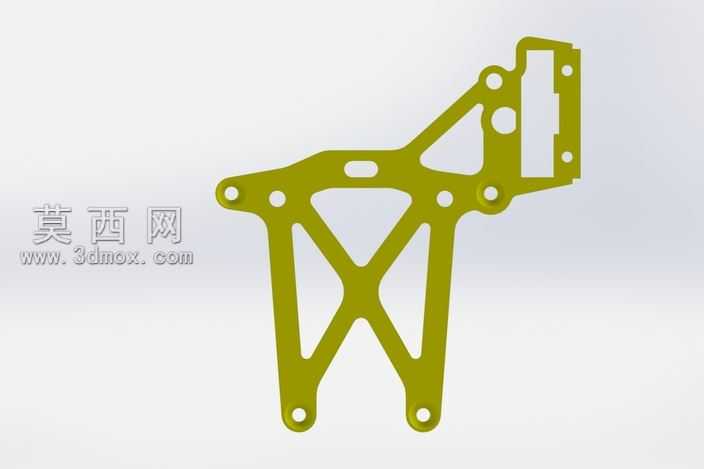

本作品为巴哈赛车专用后安装支架，采用三维参数化建模方式完成整体结构设计，建模过程中首先基于赛车后部安装空间的边界尺寸绘制二维轮廓草图，通过拉伸、切除等基础特征构建支架的主体外形，再针对受力路径进行拓扑优化，将非受力区域的材料做镂空处理，形成交叉桁架式的内部支撑结构，在保证整体结构强度的前提下大幅降低零件自重。建模阶段对所有安装孔位做了精准定位，孔位尺寸完全匹配巴哈赛车对应位置的安装标准，孔边缘做了倒角处理避免应力集中，支架侧边的安装卡槽采用等距拉伸特征制作，卡槽的配合公差经过反复校核，可实现与相邻部件的无间隙装配。材质方面选用高强度铝合金作为预设加工材料，渲染过程中为模型赋予了阳极氧化黄绿色的金属材质，调整材质的粗糙度、金属度参数还原真实铝合金零件的表面质感，同时添加了柔和的环境光对模型进行打光，清晰呈现支架的镂空结构、孔位分布与整体轮廓细节。设计思路上围绕巴哈赛车越野工况下的受力需求展开，支架上部的连接区域用于固定赛车后部的附属部件，下部的两个支脚作为主承力结构与车架主体相连，交叉式的桁架筋条可将上部载荷均匀分散到各个安装点位，避免局部应力过大导致零件变形断裂，整体结构在满足安装适配性、结构强度要求的同时，最大化实现了轻量化设计目标，适配巴哈赛车对于零部件减重的核心需求，可直接用于后续的加工生产与整车装配验证。
