铝型材框架式3D打印机机械结构设计

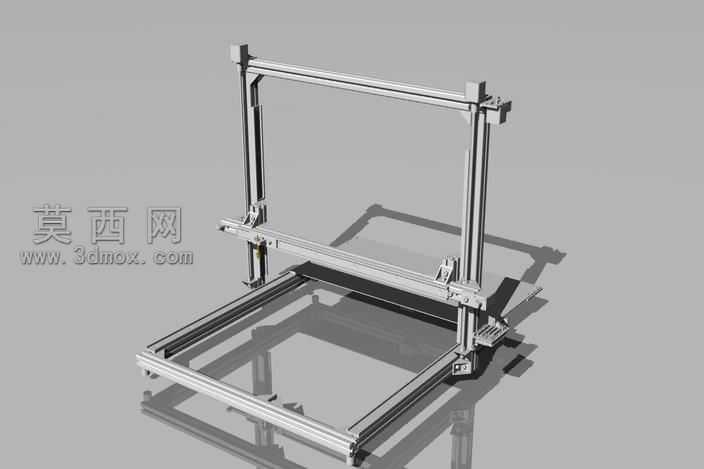

本模型为铝型材搭建的框架式3D打印机主体机械结构，整体采用标准工业铝型材作为核心支撑构件，通过三维建模软件完成全参数化结构设计，所有连接部位的装配关系均按照实际铝型材连接标准进行还原，可直接用于DIY组装参考。建模过程中对铝型材的截面槽道、端面连接孔位、滑块安装位都做了精细化还原，框架部分采用正交龙门式布局，X轴横梁搭载打印头移动模组，Y轴负责打印平台的前后位移，Z轴双立柱结构实现横梁的上下升降，三轴运动的导向结构均依托铝型材自带的槽道安装直线导轨，无需额外加工安装基面，大幅降低了组装的加工门槛。材质渲染方面，铝型材部分采用哑光银白金属质感，还原工业铝型材的阳极氧化表面效果，连接角件、螺丝等标准件采用镀锌亮面金属材质，运动滑块部分采用工程塑料哑光质感，整体渲染效果清晰区分不同构件的材质属性，便于观察各部件的装配层级。设计思路上主打易搭建特性，所有构件均采用市售标准铝型材与标准连接件，无需定制特殊加工件，普通爱好者按照模型的装配关系即可完成整机组装，框架的型材长度预留了充足的扩展空间，用户可根据自身需求调整打印幅面，三轴的传动安装位也兼容同步带、丝杆等多种常见传动方案，结构的通用性极强。模型完整还原了框架的所有连接节点，包括角码连接位置、型材对接方式、运动模组的安装基准面，没有做多余的结构简化，能够直观展现这类DIY3D打印机的核心机械布局，对于想要自制3D打印机的爱好者来说，可直接参考该结构完成硬件选型与组装调试，也可在此基础上进行结构优化，加装外壳、自动调平、断料检测等附加功能模块。
