2.4英寸带触控TFT人机交互显示屏结构

　　在小型嵌入式控制设备、桌面级检测仪器、简易工业操作终端的开发过程中，人机交互界面的选型往往是结构设计阶段最先需要敲定边界的环节，这款2.4英寸带触控功能的TFT LCD屏，正是面向小空间安装场景的HMI解决方案，适配各类对安装厚度、开孔尺寸有严格限制的紧凑型设备。从实际应用场景来看，这类小尺寸触控屏常被用在小型温控设备面板、便携式数据采集终端、桌面型3D打印机操作端、小型实验仪器的参数设置界面，不需要复杂的多窗口显示，仅需完成基础参数展示、触控指令输入的功能，相比无触控的段码屏、单色液晶屏，交互效率提升明显，又不会像大尺寸工业触摸屏那样占用过多安装空间，拉高整体设备的体积与成本。

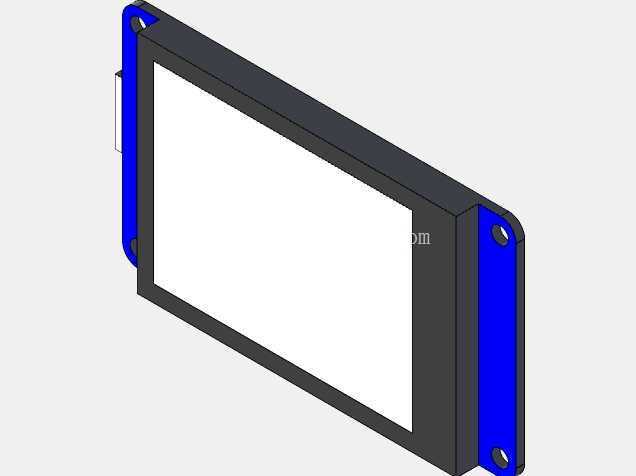

　　从结构设计思路来看，这款屏的整体外壳采用窄边框设计，屏幕显示区域占正面比例较高，两侧预留的蓝色安装边是核心的安装受力部位，上面开有圆形安装孔，可直接通过M2或者M2.5的螺丝将整个屏模块固定在设备面板的内侧，安装时不需要额外设计屏幕固定支架，仅需在设备面板上开出对应屏幕显示区域的避让孔，再在安装孔对应位置预留螺柱即可完成装配，能大幅减少结构件的设计工作量，缩短小型设备的开发周期。屏幕的侧边预留了接口伸出位置，排线可从侧边引出连接主控板，不会额外增加屏幕整体的安装厚度，对于内部空间局促的小型设备来说，这种侧出排线的设计能有效避免排线与内部其他元器件、结构件产生干涉，布线时不需要给排线预留过大的弯折空间。

　　从功能特性来看，这款屏集成了TFT显示与电阻触控层，显示色彩能满足基础的状态标识、参数数值、简易图标显示需求，触控层可支持单点触控操作，完成参数调整、功能切换、确认取消等基础交互动作，不需要额外外接按键，能进一步精简设备面板的开孔数量，提升面板的整体密封性，对于有一定防尘防泼溅要求的桌面设备来说，更少的面板开孔意味着更低的密封设计难度。屏幕的外框采用硬质塑料材质，能对内部的LCD面板、触控层、背光组件起到有效的防护作用，避免装配过程中用力不当导致屏幕碎裂，也能在设备日常使用过程中抵御一定程度的外力磕碰，降低屏幕损坏的概率。

　　从安装边界与尺寸适配角度来说，这款屏的整体厚度控制在较薄的区间，安装时从面板内侧推入后，屏幕显示面刚好与面板外表面基本齐平，不会出现凸出或者凹陷过多的情况，能保证设备面板的外观平整度。两侧的安装边与屏幕主体之间做了台阶过渡，安装时这个台阶面可以紧贴面板内侧，起到一定的限位作用，装配时不需要反复调整屏幕的前后位置，只要将安装边贴紧面板内侧锁紧螺丝，就能保证屏幕的安装位置准确，不会出现显示区域偏移、与面板刮蹭的问题。需要注意的是，设计面板开孔时，除了要预留显示区域的避让空间，还要给屏幕侧边的排线留出足够的出线缺口，缺口位置要避开安装螺柱，防止螺丝锁紧时压伤排线造成显示或者触控故障。另外屏幕背部的背光驱动电路区域要预留一定的散热空间，不要直接紧贴发热量大的元器件，避免长期高温工作加速屏幕老化，影响显示效果与使用寿命。在做三维建模适配时，可以直接参考这个模型的安装孔位、外轮廓尺寸、排线位置来设计设备的面板结构与内部布局，能有效减少实际打样时的装配干涉问题，提前验证屏幕与周边结构件的配合间隙，避免后期改模带来的成本增加与周期延误。
