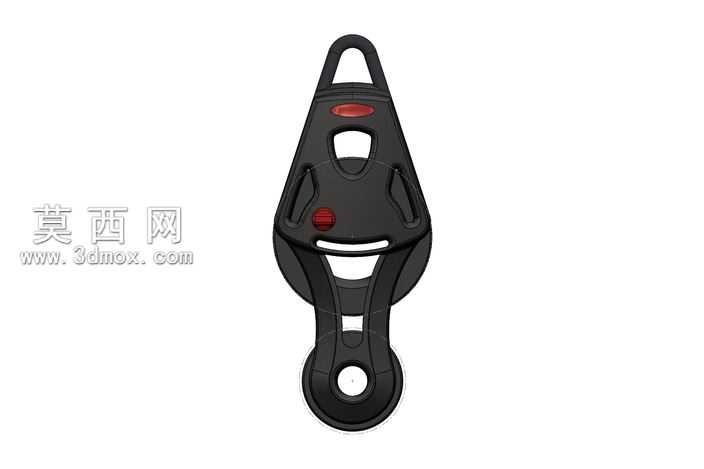

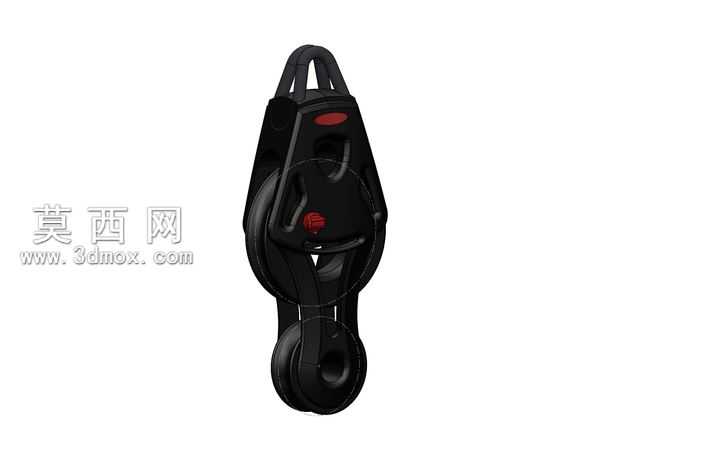

游艇小艇用Ronstan滑轮结构三维设计

本作品为游艇小艇配套的Ronstan滑轮三维建模成果，建模阶段以实物测绘的尺寸参数为基准，先通过草图绘制勾勒滑轮整体的轮廓基准，依次构建顶部挂接环、主体壳体、内置滚轮、底部连接端的基础特征，针对壳体上的功能按键、标识凹槽等细节，采用拉伸切除、圆角过渡等命令完成精细化处理，保证各部件的装配间隙符合实际使用的公差要求。材质渲染环节充分还原实物的材质特性，主体壳体采用高强度复合尼龙材质，渲染时调整漫反射粗糙度参数模拟哑光磨砂的工程塑料质感，顶部挂接环设置为高韧性橡胶材质，添加轻微的弹性形变视觉效果，红色功能按键使用半光泽的工程塑料材质，内置滚轮部分做金属轴心与复合塑料外圈的材质区分，通过环境光遮蔽效果强化各部件的层次关系，让整体渲染效果贴近实物的真实视觉表现。结构设计上充分考虑船用索具的使用场景，顶部的多股挂接环采用分散受力的结构设计，可均匀传递绳索拉力避免局部应力集中，主体壳体采用流线型轮廓减少航行时的风阻与水阻，内置滚轮做低摩擦的结构优化，保证绳索滑动时的顺畅度，底部的连接端采用快拆式结构设计，可快速适配不同规格的索具连接件，壳体上的红色标识点用于快速识别滑轮的额定负载档位，提升使用时的操作便利性。建模过程中对所有活动部件做了装配体干涉检查，确保滚轮转动、挂接环活动时无结构干涉，各连接部位的加强筋结构也做了等比例还原，保证模型既具备外观展示效果，也可用于后续的结构受力仿真、装配工艺演示等场景，完整还原了这款船用滑轮的工业设计细节与功能结构逻辑。
