GE喷气发动机轻量化支架结构设计

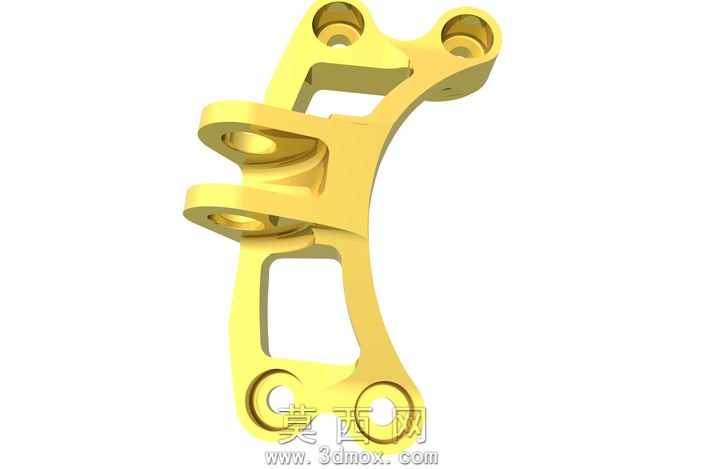

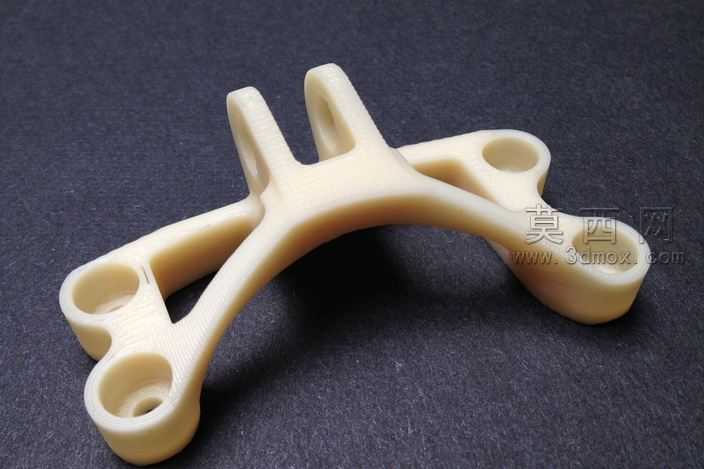

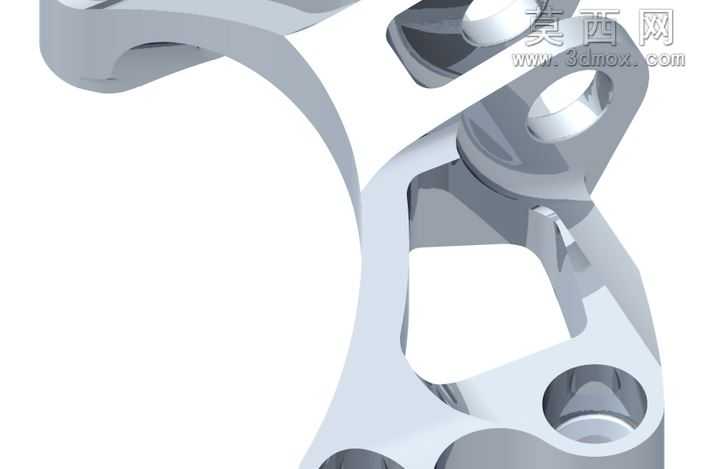

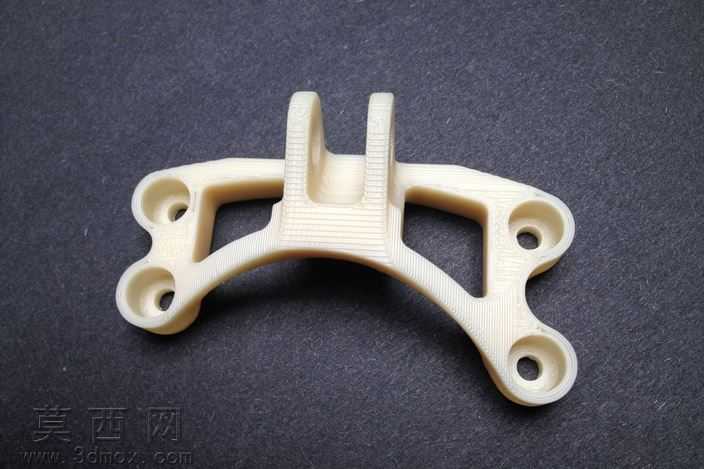

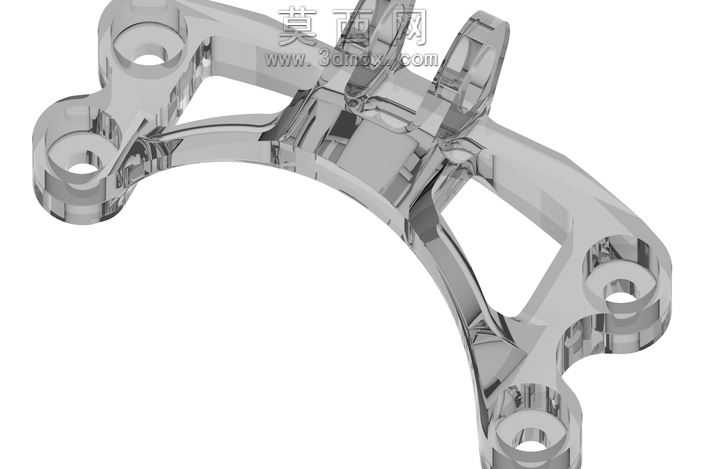

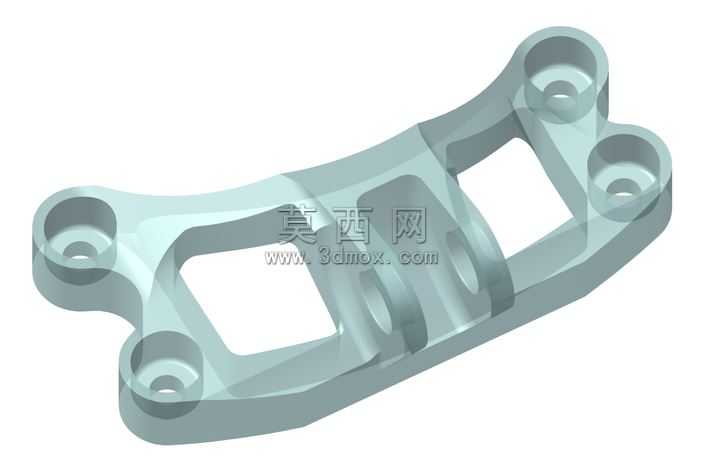

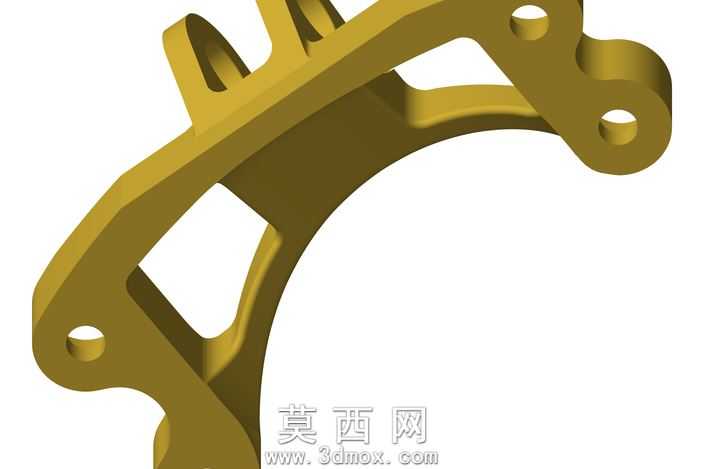

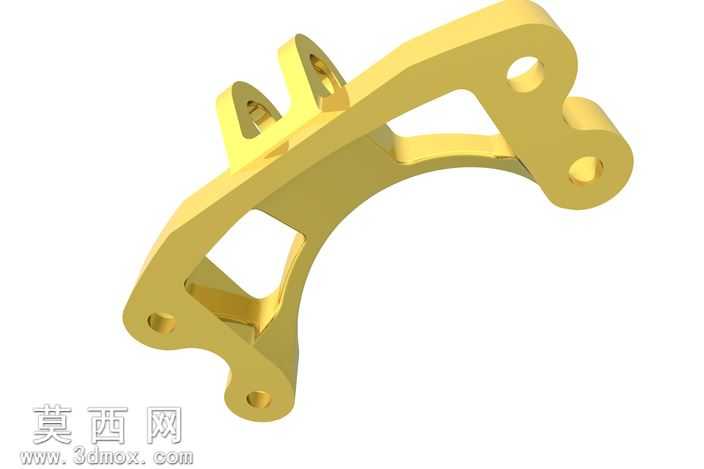

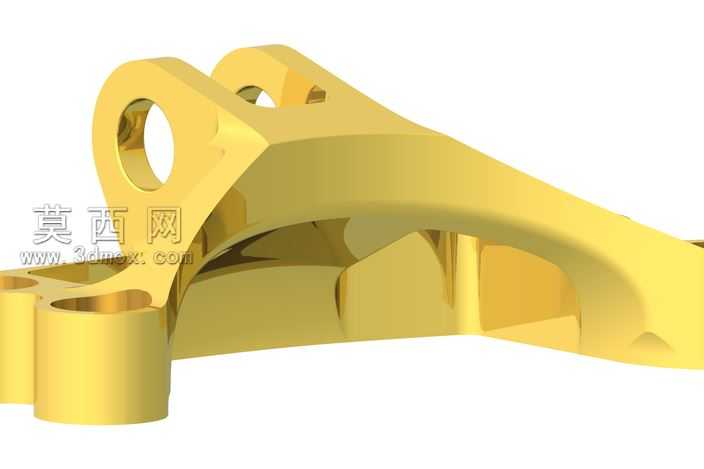

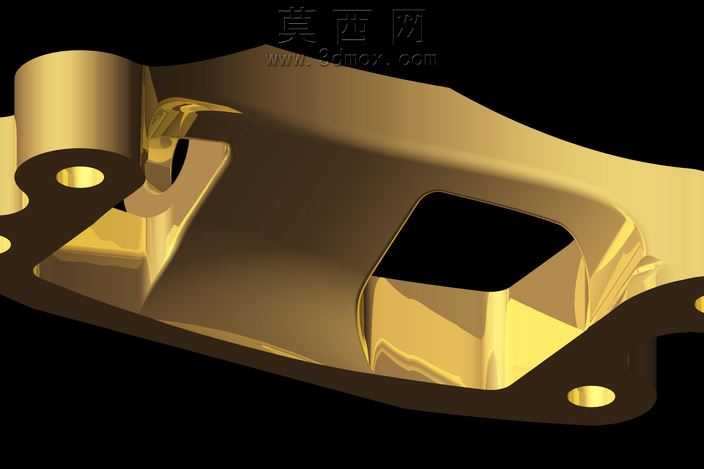

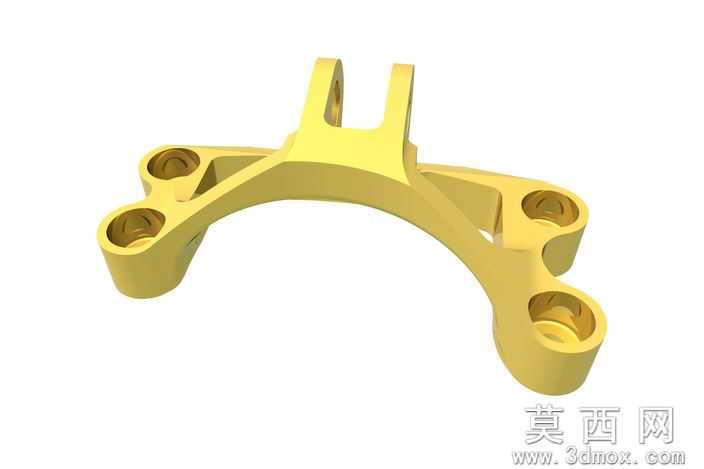

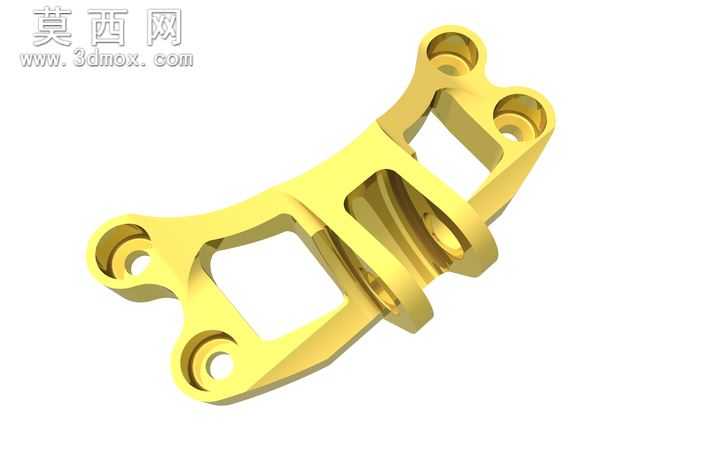

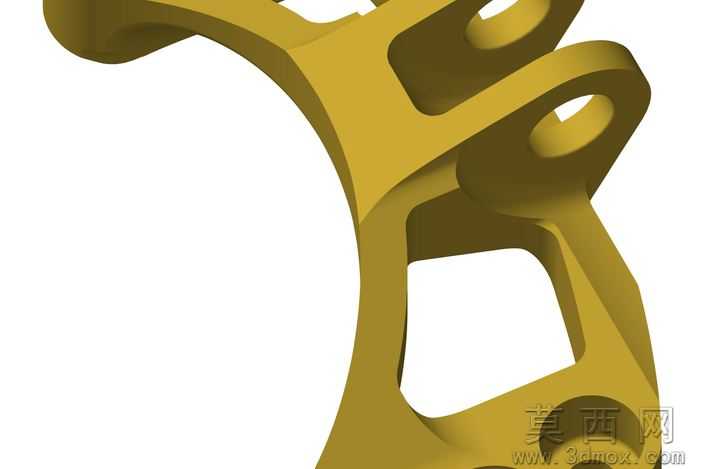

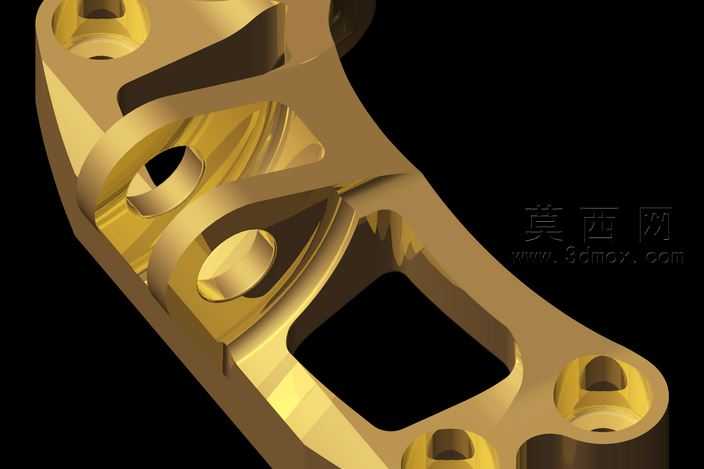

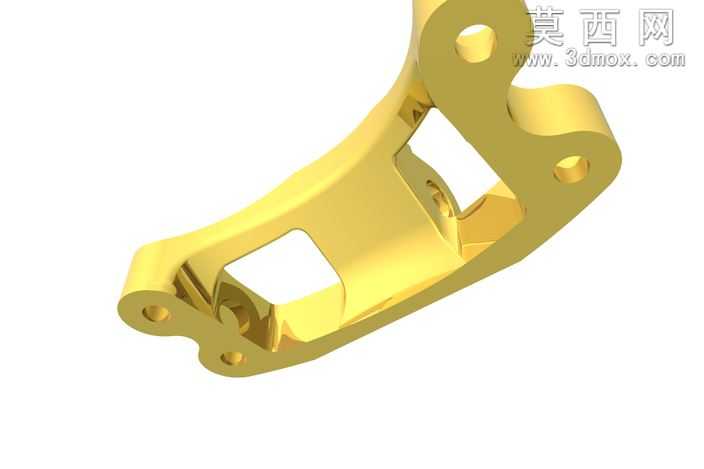

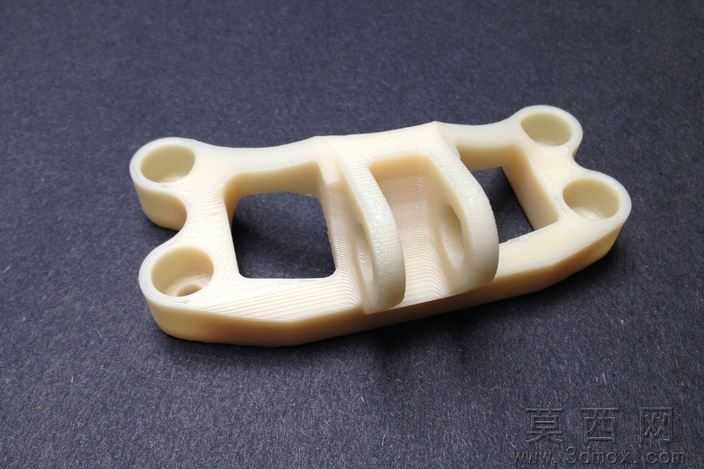

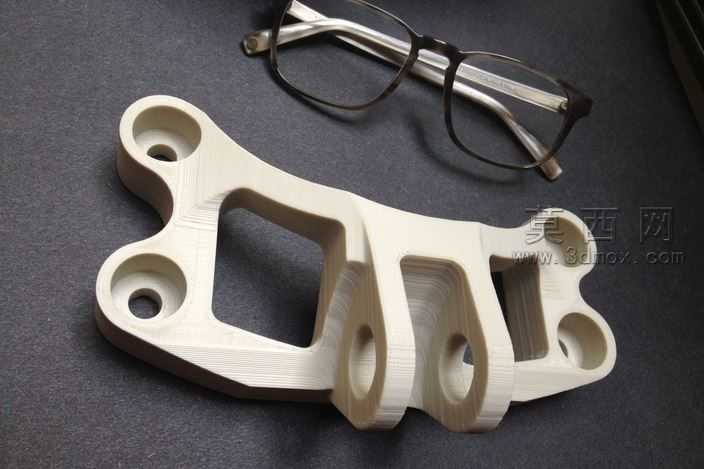

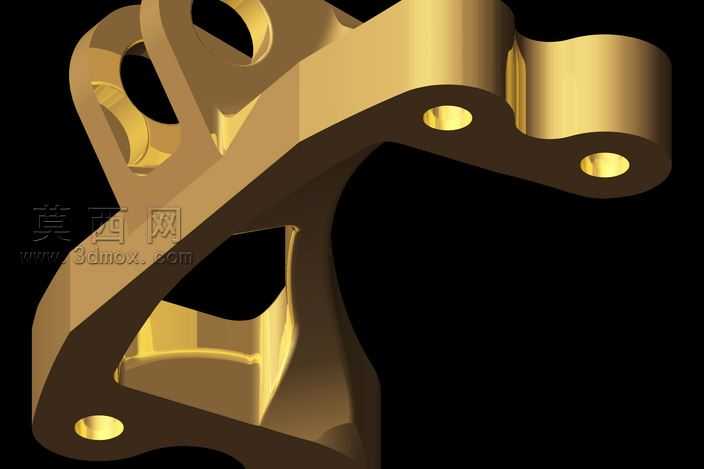

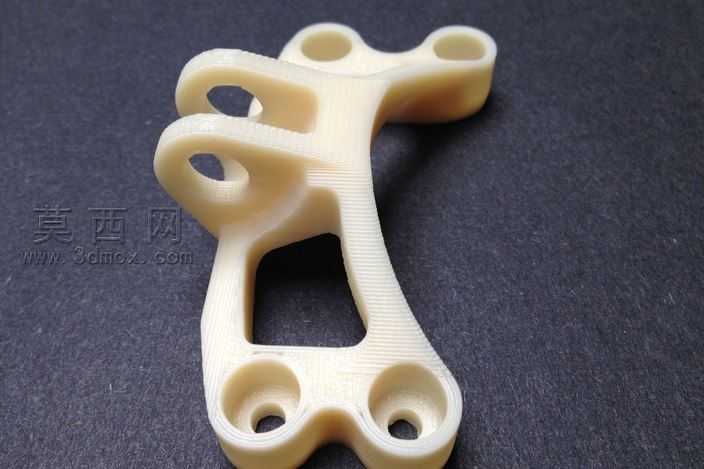

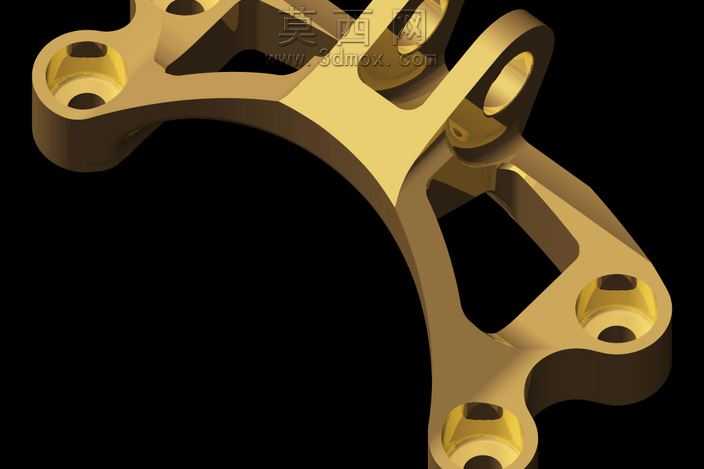

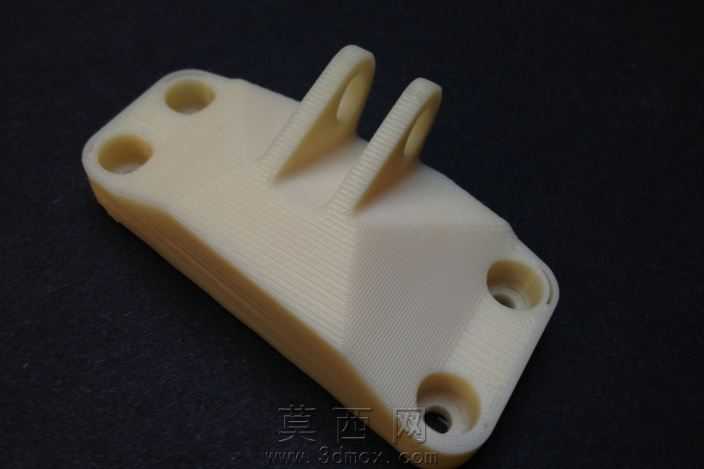

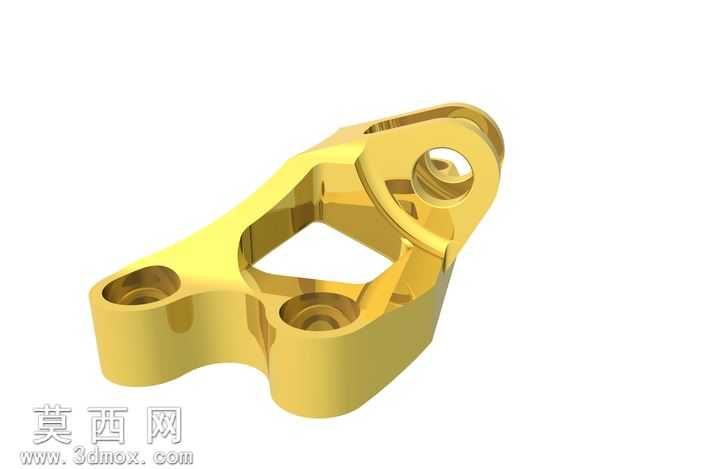

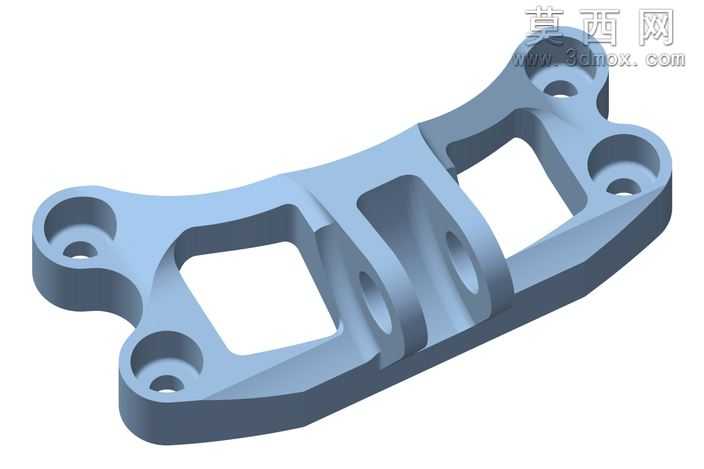

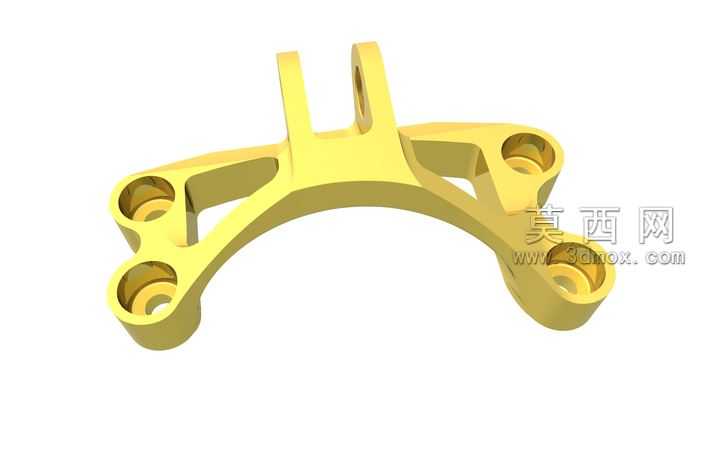

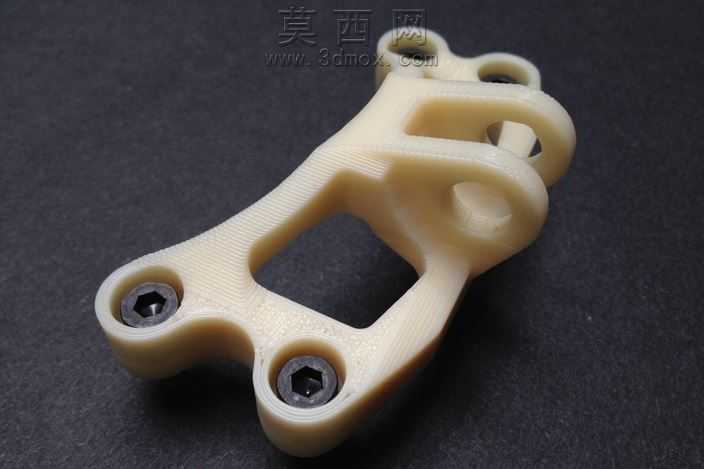

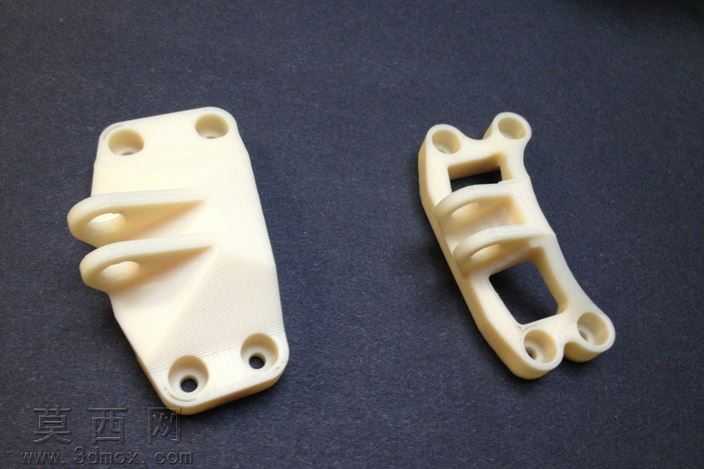

该作品为喷气发动机配套支架的优化设计方案，建模阶段围绕航空部件的严苛性能要求展开，首先梳理支架的安装接口、承载工况与边界约束条件，明确六个安装点位的同轴度、平面度公差要求，在三维建模软件中先完成基准骨架的搭建，将所有安装孔位的位置、孔径参数与接口标准完全对齐，保证后续装配的适配性。设计过程中采用拓扑优化思路，在满足静载强度、振动疲劳寿命要求的前提下，逐步剔除非承载区域的冗余材料，最终实现整体重量较传统加工方案降低64%，大幅提升航空部件的载荷效率。模型的结构设计充分考虑加工可行性，主体结构采用一体化成型思路，拆分两个分模模块即可适配注塑成型工艺，五个负载接口位置预留标准机加工余量，可通过常规数控铣削完成高精度加工，可选配镀金表面处理工艺，避免钛合金基材在发动机舱高温环境下出现氧化失效。材质渲染阶段，针对3D打印原型件的哑光浅色工程塑料质感进行还原，调整材质的粗糙度、漫反射参数，搭配深色磨砂工作台背景与日常眼镜作为尺寸参照，清晰呈现支架的实际比例与表面加工纹理，镂空区域的光影过渡自然，直观展示结构的镂空减重逻辑与加强筋的分布走向，各安装孔的倒角、沉台细节都做了精细化建模处理，完整还原设计的工程细节，既满足航空领域的性能要求，也兼顾了量产加工的经济性与工艺可行性。
