法兰式输入支架齿轮箱端盖结构设计

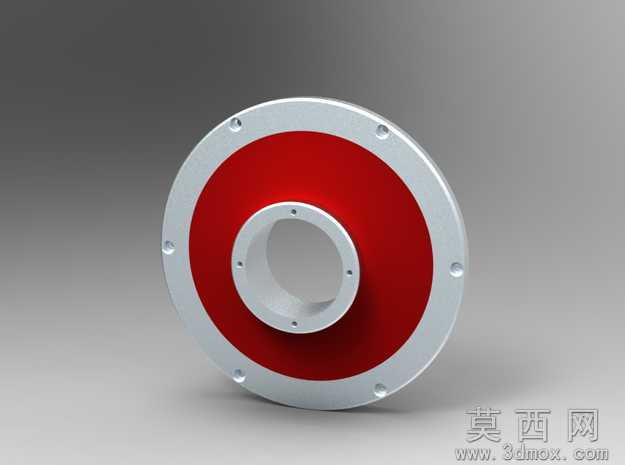

本作品为齿轮箱配套的法兰式输入支架端盖，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动部件的装配公差规范，先通过草图绘制确定法兰盘的外圆轮廓、中心轴孔直径以及周向安装孔的分布位置，再通过拉伸、切除、阵列等特征操作完成实体构建，确保各部分尺寸与齿轮箱输入轴的装配需求完全匹配。模型的结构设计充分考虑实际使用场景，外层法兰盘设置8个均匀分布的沉头安装孔，用于端盖与齿轮箱箱体的紧固连接，保证连接的稳定性与密封性；中心位置的贯通轴孔用于穿过齿轮箱输入轴，轴孔内侧预留有密封件安装槽位，可适配标准密封圈实现轴部的防尘防漏防护；法兰盘与中心轴套之间的环形区域做了等厚加强设计，在控制整体重量的同时提升了端盖的结构强度，避免长期受轴向载荷出现形变。渲染阶段采用工业级材质表现，法兰盘主体赋予银灰色金属材质，模拟铸铝或钢制零件经机加工后的哑光金属质感，表面添加细微的切削纹理提升真实度；中间环形区域赋予醒目的红色烤漆材质，既可以作为装配对位的标识，也能提升零件的外观辨识度；中心轴孔内壁做了高光金属处理，还原精密机加工后的内壁光洁度效果。场景布光采用三点布光方案，主光源从侧上方投射突出零件的轮廓层次，辅光源弱化阴影区域的死黑问题，背景使用渐变灰色调突出主体零件，最终渲染效果清晰展现了端盖的结构细节与材质特征，可用于机械设计教学、产品装配演示以及零部件选型参考等场景。
