神行者汽车尾灯外观结构三维设计

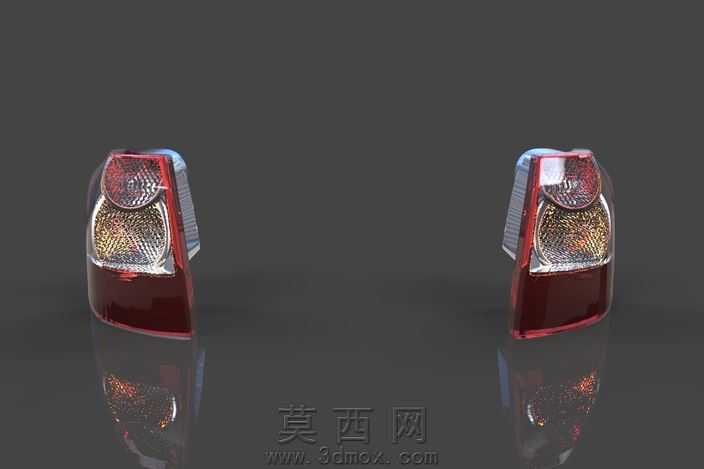

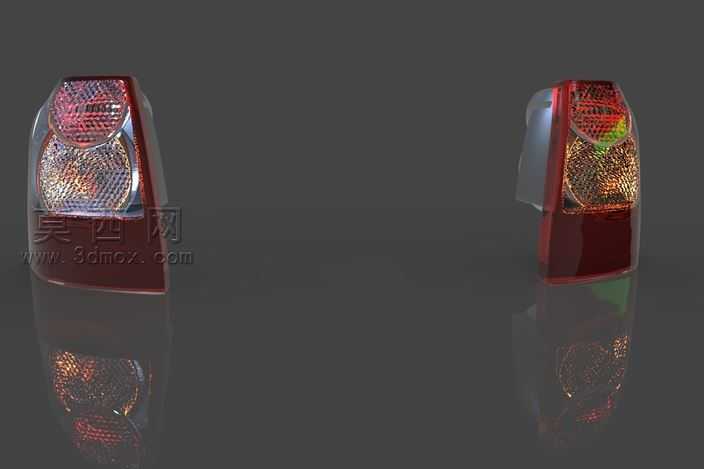

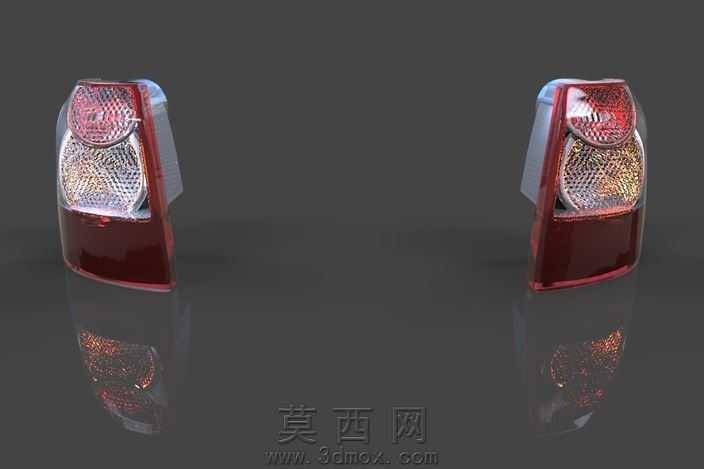

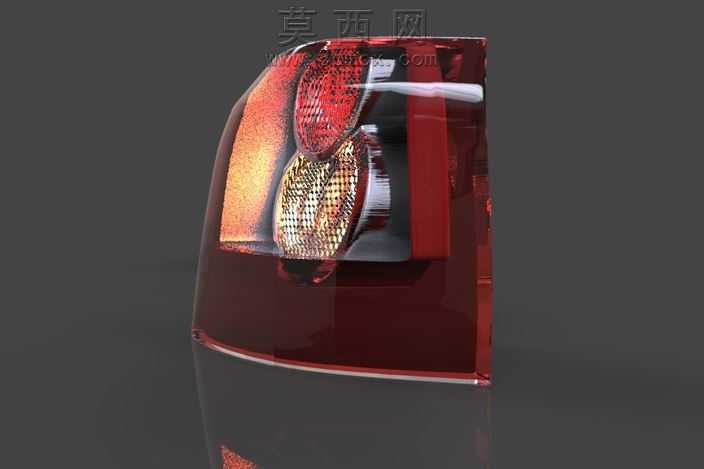

本作品为神行者车型配套的汽车尾灯三维设计模型，建模阶段依托Rhino三维软件完成全流程制作，首先基于实车尾灯的扫描点云数据提取外轮廓关键特征，通过NURBS曲面搭建基础造型框架，对灯罩的弧面过渡、灯壳的棱角转折进行逐面曲率匹配，确保曲面G2连续的顺滑度，避免渲染时出现光影断层。模型完整还原了尾灯的分层结构：外层为高透PC材质灯罩，建模时单独拆分出灯罩的薄壁厚度，边缘做了与车身钣金匹配的卡扣安装位结构；中层为反光灯碗结构，分别对应刹车灯、示宽灯、倒车灯三个功能分区，每个灯碗的抛物面曲率都按照光学反射原理做了参数化调整，保证光线反射的均匀性；内层为红色ABS材质的灯壳底座，预留了线束穿接孔与灯泡安装座的卡位结构。材质渲染阶段，针对不同部件做了精细化的材质参数调试：灯罩部分添加了轻微的磨砂质感与表面UV涂层的反光效果，调整透明度与折射参数模拟真实PC塑料的光学特性；反光灯碗部分赋予高反光镀铬材质，添加细微的橘皮纹理还原注塑电镀后的真实质感；灯壳底座使用半哑光红色塑料材质，添加少量颗粒感模拟注塑件的表面肌理。设计过程中充分考虑了尾灯的装配适配性，所有卡扣、安装孔的位置尺寸都参照原车数据做了对齐，外轮廓的分型线位置也按照量产注塑模具的开模逻辑做了合理规划，既保证外观的整体性，也兼顾后续生产的工艺可行性。渲染输出时采用暗调影棚环境，添加地面反射效果突出尾灯的通透质感与造型层次，多角度展示了尾灯的正面、侧面结构细节，完整呈现了该尾灯从外观造型到内部结构的全部设计细节，可用于汽车改装配件开发、车灯结构教学、外观方案验证等场景。
