圆头全螺纹调节脚支撑螺栓结构设计

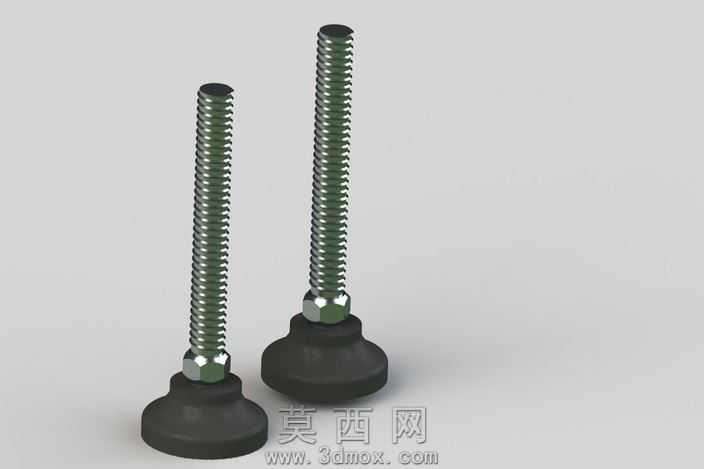

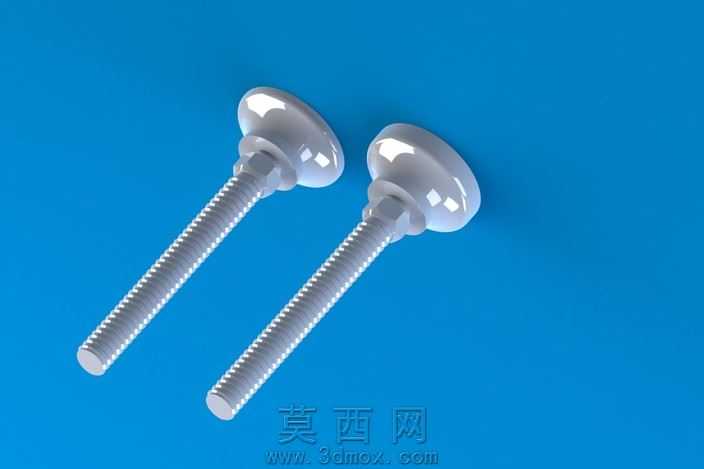

本作品为圆头全螺纹调节脚支撑螺栓的三维建模设计，整体采用SolidWorks软件完成全参数化建模流程，建模阶段首先梳理零件的功能逻辑：该零件作为设备底部的高度调节支撑构件，需要兼顾手动拧动的操作便利性与螺纹调节的精度稳定性，因此头部设计为大直径圆台形旋钮结构，杆部为全牙外螺纹结构。建模过程中首先绘制头部的旋转截面草图，通过旋转凸台命令生成头部基体，对头部边缘做圆角过渡处理，避免锐边划伤操作人员，同时在头部与杆部的衔接位置设计退刀槽结构，保证螺纹加工时的工艺合理性，也能减少应力集中提升零件结构强度。杆部螺纹采用软件自带的异形孔向导螺纹特征生成，严格遵循公制螺纹的标准牙型参数，保证后续装配时的互换性，螺纹长度覆盖整个杆身，可实现较大范围的高度调节行程。材质设置阶段，将零件整体赋予304不锈钢材质，调整材质的粗糙度参数为哑光金属质感，添加轻微的环境反射效果，还原不锈钢零件经过抛光处理后的真实表面状态。渲染阶段采用纯色蓝色背景突出零件主体，布置双光源系统：主光源从斜上方45度角照射，凸显头部曲面的光泽感与螺纹的牙型起伏细节，补光源从另一侧打亮暗部，避免零件阴影过重丢失结构细节，最终渲染效果清晰展现零件的整体形态与结构特征。设计思路上充分考虑零件的实际使用场景，大直径的圆头旋钮无需借助额外工具即可手动拧动调节，全螺纹结构可以根据设备的水平度需求灵活调整支撑高度，底部的平端面可以保证与支撑面的接触面积均匀，避免设备放置后出现晃动倾斜的问题，整体结构简洁实用，符合通用五金支撑件的设计规范，可直接应用于各类中小型设备的底部支撑调节场景。
