烤肉串机专用双钩刀片组件结构设计

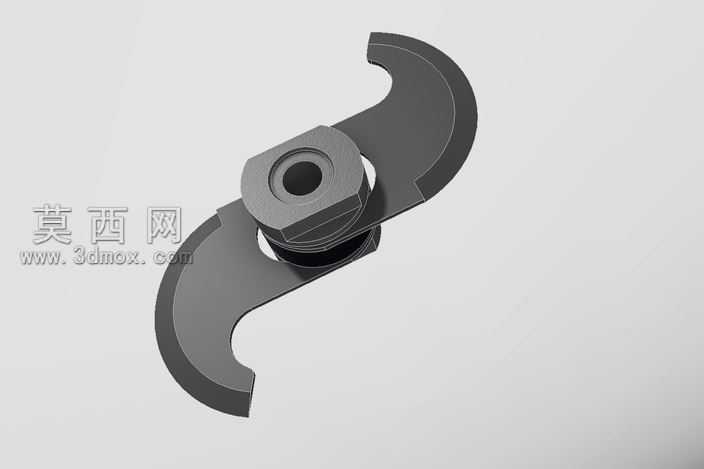

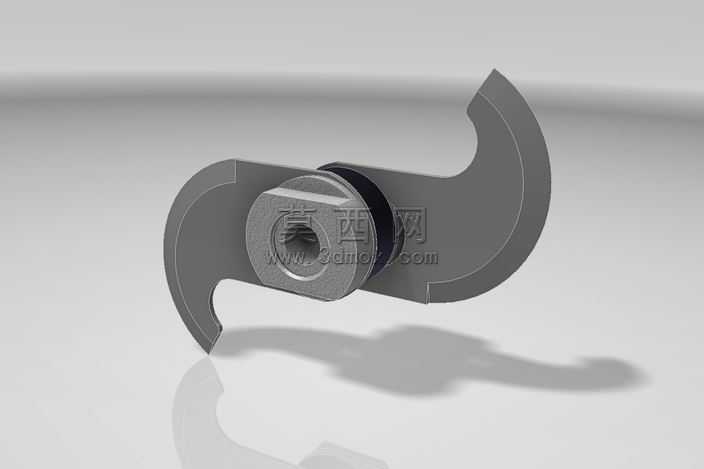

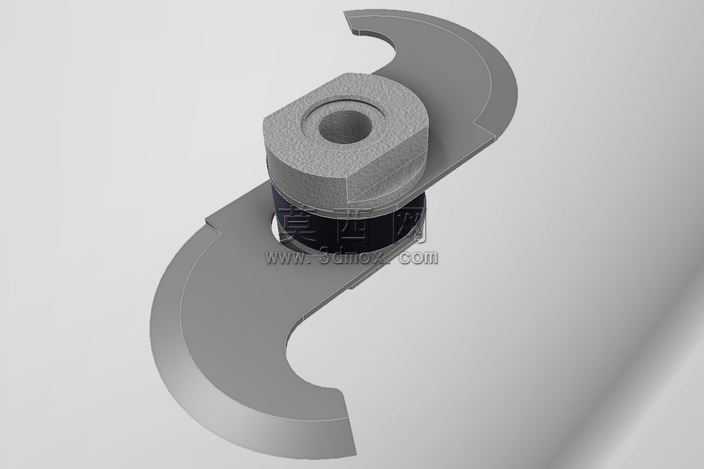

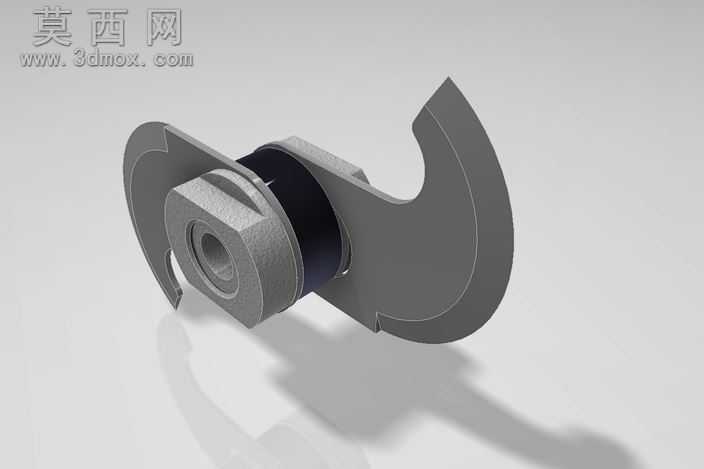

本作品为烤肉串制备设备配套的刀片系统三维模型，整体采用参数化建模方式完成，在三维建模软件中先完成核心基准轴、基准面的搭建，以中心装配孔为定位基准，依次构建中部六角连接座、双侧弧形钩状刀身的实体结构。建模过程中对刀身的弧形轮廓做了曲率连续优化，双侧刀刃的切削角度统一设置为18度，既保证切割肉料时的锋利度，也兼顾刀刃的结构强度，避免长期使用出现卷刃、崩口问题。中部六角连接座采用标准对边尺寸设计，可与通用传动轴直接适配，中心通孔做了沉台结构处理，装配时可容纳锁紧螺栓的头部，避免螺栓突出干扰肉料输送。模型渲染阶段采用金属磨砂材质模拟食品级不锈钢的表面质感，刀身切削边缘做了高光处理区分刃口区域，连接座部分添加细微的机加工纹理，还原真实零件的加工表面特征，背景采用中性灰色调突出零件本身的结构轮廓，渲染时开启环境光遮蔽效果，清晰展现刀身与连接座装配位置的层级关系。结构设计上充分考虑食品加工场景的使用需求，双侧钩状刀身对称分布，旋转工作时可同时完成两侧肉料的切割与串料推送，刀身与连接座之间设置有定位卡槽，装配后可传递更大扭矩，避免高速旋转时刀身与连接座出现相对滑动。整体模型所有特征均保留完整参数，可根据不同产能的烤肉串机型号调整刀身长度、弧度以及中心孔尺寸，适配不同规格的设备安装需求，零件的所有棱角位置均做了R0.5的圆角处理，既符合食品机械的卫生设计要求，避免清洁时出现卫生死角，也能减少零件工作时的应力集中，提升整体使用寿命。
