Scanpump离心泵精密叶轮转子结构设计

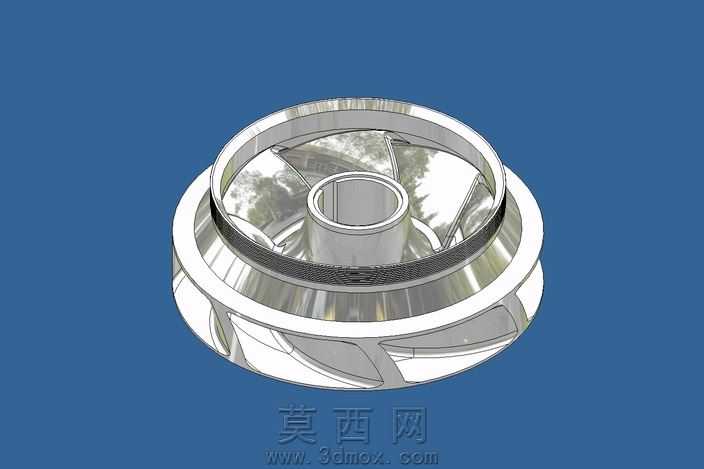

该模型为Scanpump配套的离心泵叶轮转子，是泵类设备实现流体能量转换的核心过流部件，整体采用三维参数化建模方式完成，建模过程中严格遵循水力设计规范，对叶片型线、流道曲率、轮毂配合尺寸进行了精准约束。模型整体为闭式叶轮结构，包含中心轮毂、前后盖板以及扭曲叶片三个核心部分，中心轮毂设置有标准轴孔，用于和泵轴实现过盈配合传递扭矩，轴孔边缘做了倒角过渡处理，避免装配时出现应力集中。前后盖板为不等厚回转体结构，靠近轮毂侧厚度更大，向轮缘方向逐渐平滑减薄，既保证了整体结构强度，又尽可能降低了叶轮旋转时的转动惯量，提升泵组运行的动态响应性能。叶片为空间扭曲曲面造型，建模时通过多截面曲面命令生成顺滑的叶片型面，叶片进出口安放角经过水力优化，能够有效降低流体进入流道时的冲击损失，叶片与前后盖板的交接处做了圆角过渡处理，避免铸造过程中出现应力缺陷，同时减少流体在流道内的流动阻力。模型渲染阶段赋予了金属抛光材质，模拟不锈钢精密铸造后的表面质感，通过环境贴图反射效果清晰展现了曲面的顺滑度，蓝色背景突出了金属部件的轮廓层次，各结构边线清晰无破面，可直接用于后续的有限元分析、流场仿真以及铸造工艺开模参考。设计过程中充分考虑了实际生产的工艺性，所有曲面均满足脱模角度要求，不存在倒扣结构，轮毂的轴孔尺寸、键槽位置均符合对应泵型的安装标准，能够直接替换同型号的原厂转子部件，兼顾了水力性能与结构可靠性的双重需求。
