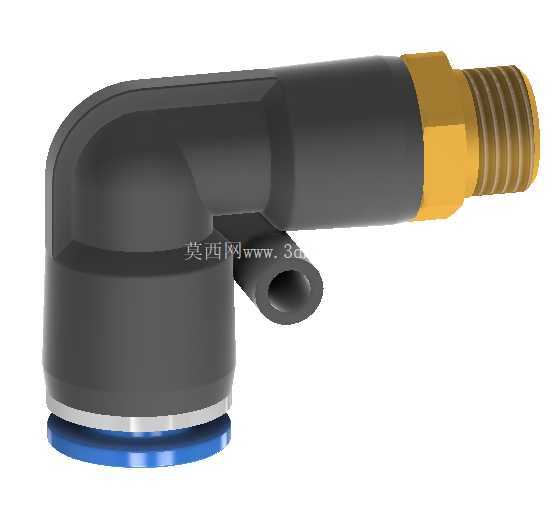

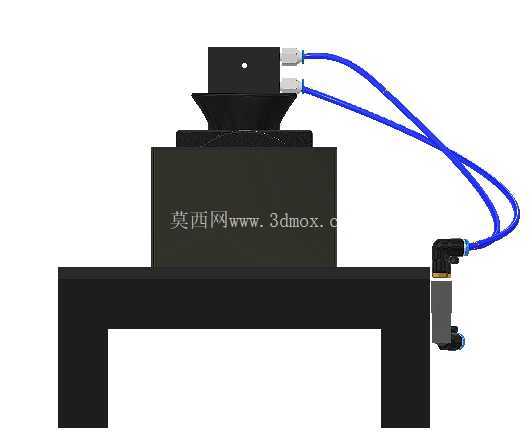

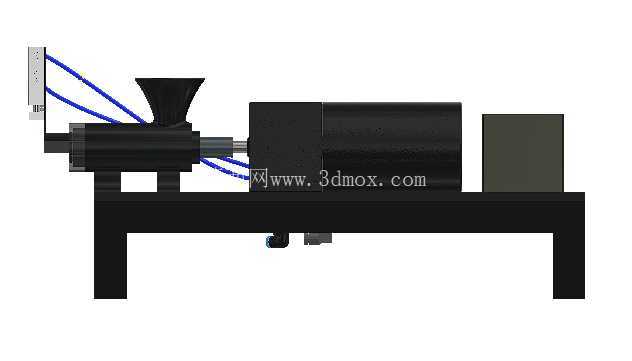

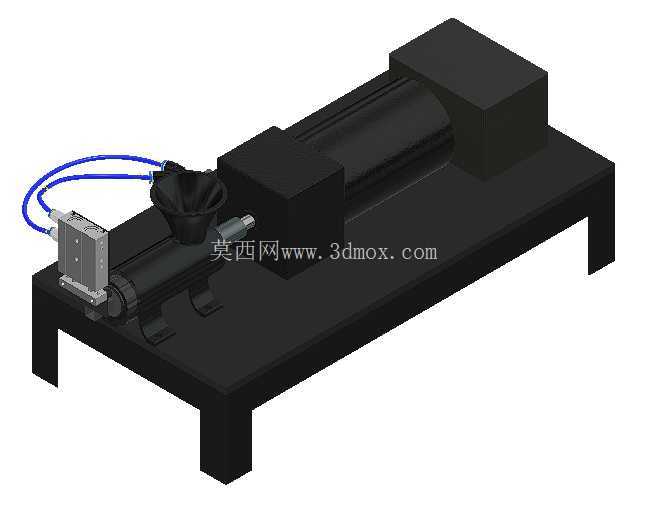

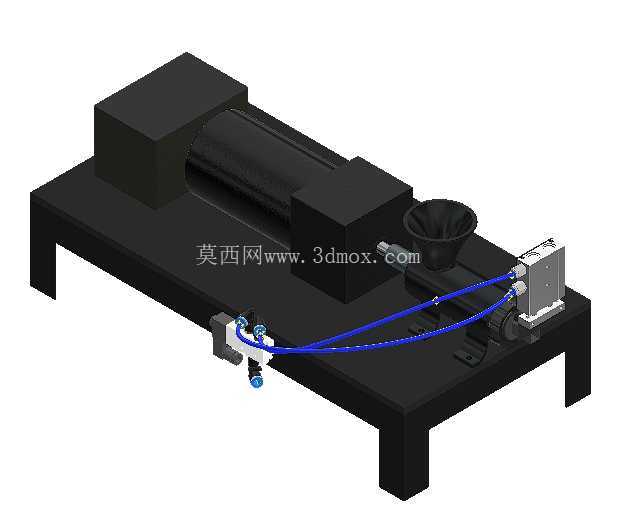

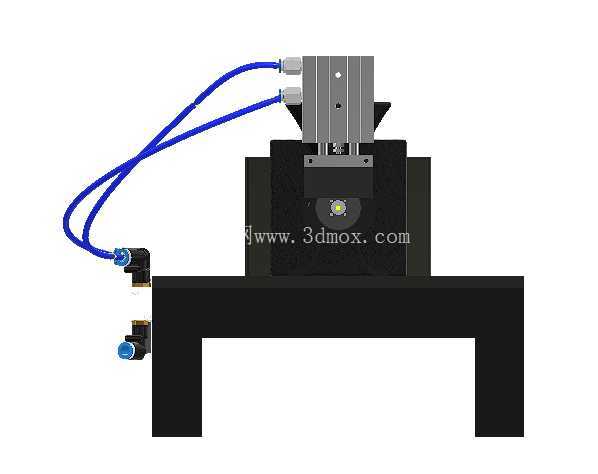

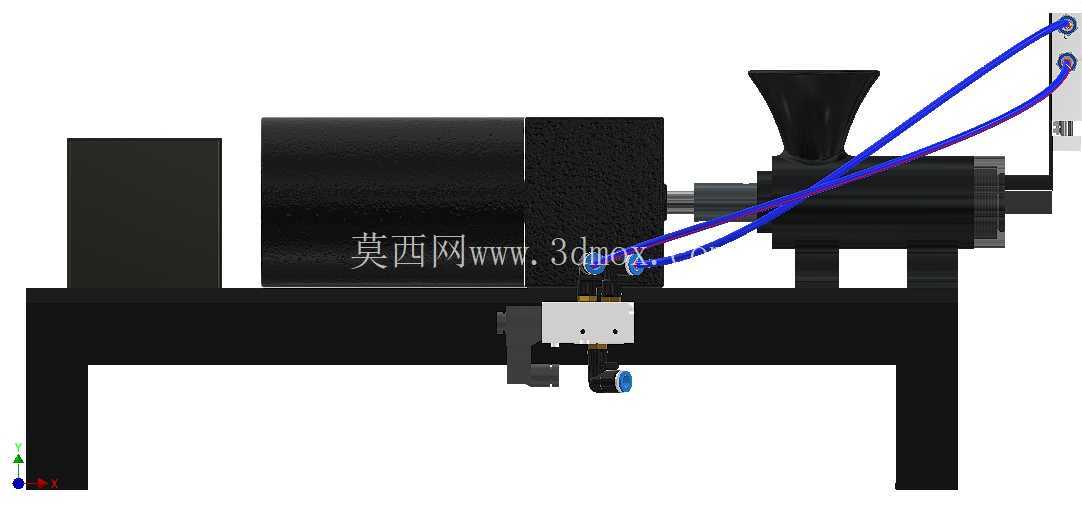

L型外螺纹快插式气动直角接头结构

　　这款L型快插气动接头主要面向气动控制系统的管路转向连接场景，在自动化生产线气动回路、小型气动工装夹具气路、设备气动执行元件配管、车间压缩空气支路布设等场景中应用广泛，能够在有限安装空间内完成气路90度转向，避免管路过度弯折造成的气阻增大、管路折损漏气问题。从实际使用角度看，这类接头主要承担压缩空气管路的直角转向连通功能，一端通过外螺纹与阀体、气缸、气路块等带内螺纹的气动元件端面连接，另一端采用快插结构直接接入对应外径的气动软管，无需额外套丝、卡套压接操作，管路拆装效率相比传统卡套式接头提升60%以上，适合需要频繁调整气路布局的设备调试、产线改造场景。

　　设计阶段首先考虑的是安装空间的适配性，接头整体采用90度弯角构型，弯头处做了大圆弧过渡处理，既保证内部气路通道的平滑性，降低压缩空气转向时的压力损失，也避免直角尖角结构造成的应力集中，提升接头本体的抗冲击性能。外螺纹端采用标准管螺纹构型，螺纹根部集成了六角拧动台，安装时可以用标准开口扳手直接卡持拧动，无需额外夹持接头本体，避免安装过程中对接头快插端的密封结构造成损伤。快插端的结构设计充分考虑了现场操作的便利性，端口处设置了蓝色的释放卡环，拆卸软管时只需向内按压卡环，即可解锁内部的卡爪结构，直接拔出软管，无需借助额外工具；快插端内部集成了环形不锈钢卡爪与丁腈橡胶密封圈，卡爪沿圆周均匀分布，接入软管后能够均匀咬合软管外壁，承受1MPa以内的工作气压不会出现软管脱出现象，密封圈则贴合软管外壁形成静密封，避免气路泄漏。

　　接头侧面额外设置的小型旁通接口，是针对实际气路布设需求做的优化设计，在需要接出小型气压检测表、微量补气支路或者排气支路的场景下，可以直接通过该旁通接口连接小直径软管，无需在主气路上额外加装三通接头，进一步压缩气路连接所需的安装空间，减少管路连接节点，降低整体泄漏风险。从安装边界尺寸来看，这类接头的外螺纹端长度控制在标准拧入深度范围内，拧入对应内螺纹孔后，六角台端面能够贴合元件安装面，配合螺纹上缠绕的生料带或者端面密封圈即可实现端面密封，不会出现螺纹拧入过深顶坏元件内部气路、或者拧入深度不足造成密封失效的问题；快插端的直管段长度预留了足够的软管插入深度，软管插入后能够越过内部密封圈位置，保证密封可靠性，同时快插端的外径尺寸做了收窄处理，相邻接头并排安装时不会出现卡环干涉问题，最小安装间距可以控制在接头外径的1.2倍左右，适配集成式气路岛的密集布管需求。

　　材质选择上，接头本体采用增强工程塑料注塑成型，相比传统金属接头重量降低70%以上，同时具备不错的耐压缩空气腐蚀、耐常见车间油污的性能，能够在-20℃到60℃的常规车间环境下长期使用；螺纹端采用铜质材质，既保证螺纹的连接强度，多次拧动不会出现螺纹滑牙问题，也具备不错的密封适配性，不会出现锈蚀粘连导致后期拆卸困难的问题。内部的卡爪采用不锈钢冲压成型，弹性保持性好，反复插拔软管后依然能够保持足够的咬合力，密封圈采用耐油丁腈橡胶，长期接触压缩空气中的微量油雾不会出现溶胀、硬化问题，保证密封寿命。在实际选型使用时，需要注意匹配对应软管的外径尺寸与螺纹规格，快插端接入软管前需要保证软管切口平整、无毛刺、无斜口，避免插入时损坏内部密封圈，螺纹端拧入时扭矩控制在合理范围，避免扭矩过大造成塑料本体开裂、或者螺纹滑牙问题。
