DN25规格鲍尔环散堆填料结构设计

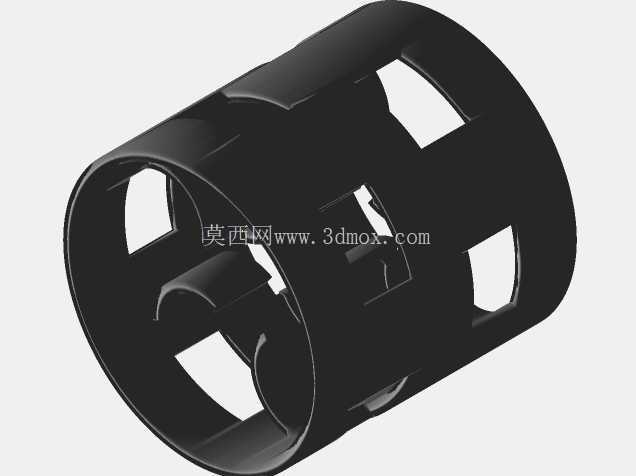

　　在石油炼化、精细化工、环保水处理等领域的蒸馏、吸收、解吸工艺单元中，塔器作为核心传质传热设备，其内部填料的性能直接决定整塔的处理负荷与分离效率，鲍尔环正是针对传统拉西环填料壁面阻流、内表面利用率低的缺陷优化而来的经典散堆填料构型。本次设计的DN25鲍尔环，公称直径为25mm，整体采用等径圆筒式主体结构，环壁上开设两排带内伸舌片的窗孔，每排窗孔沿环向均匀分布五个矩形开孔，开孔处的环壁材料并不完全冲断，而是以一侧为连接边向环内弯折形成舌片，上下两排窗孔的舌片在环中心区域交错搭接，既保留了圆筒结构的整体刚性，又打破了传统环形填料的壁面封闭效应。

　　从实际工程应用的角度看，这种窗孔结构首先解决了传统填料堆置时相邻环体贴壁形成的流体死区问题，气液两相可以通过窗孔在填料层内部自由穿流，无需绕经环壁外侧的曲折通道，大幅降低了塔内的流体阻力，在相同操作压降下，其处理能力比同规格拉西环提升50%以上。设计过程中，窗孔的开孔率是核心控制参数，本次设计将开孔率控制在环壁总面积的30%左右，既保证足够的流体通流面积，又避免开孔过大导致环体刚性不足，在填料堆置受压时出现变形塌孔的问题；内伸舌片的弯折角度设定为与环壁径向呈45度夹角，这个角度经过传质模拟验证，既能对沿环壁流动的液膜起到切割导流作用，将壁面液膜分散成更小的液滴与液丝，增大气液两相的接触面积，又不会因为舌片过于平直导致流体直接穿流而过，缩短气液接触时间。

　　在安装边界方面，DN25鲍尔环属于小规格散堆填料，适用于直径150mm以上的填料塔，装填时可采用乱堆方式直接倒入塔内，无需刻意排布，装填前需要在塔内底部安装支撑格栅，格栅的开孔尺寸需小于15mm，避免填料从格栅缝隙漏出；装填至设计高度后，顶部需要安装压圈或者填料限位栅板，防止操作过程中高速气流将填料吹起翻涌，造成填料层空隙率不均、气液偏流的问题。从流体流动特性来看，鲍尔环的环内空间因为舌片的存在，被分割成多个相互连通的小区域，液体在填料表面流动时，会在舌片的导流作用下不断汇聚、分散、再汇聚，有效避免了传统填料常见的壁流、沟流现象，气液两相在填料层内的分布更加均匀，传质效率比同规格拉西环提升30%左右。

　　在实际工况适配性上，这种DN25鲍尔环可适配金属、塑料、陶瓷等多种材质，金属材质的鲍尔环可耐受高温高压工况，适用于炼油常减压蒸馏、催化裂化吸收塔等高温场景；塑料材质的鲍尔环重量轻、耐腐蚀，适用于常温常压的废气处理、水处理曝气塔；陶瓷材质的鲍尔环耐强酸强碱腐蚀，适用于硫酸吸收、浓酸洗涤等强腐蚀工况。建模过程中，需要重点保证环体的圆度公差，圆度误差需控制在0.1mm以内，避免装填时环体之间出现卡塞，导致填料层空隙率不均；窗孔的冲切边缘需要做倒钝处理，去除毛刺飞边，防止装填过程中划伤施工人员，同时避免毛刺在流体冲刷下脱落进入下游管道，造成阀门、泵体等设备的卡堵故障；舌片与环壁的连接位置需要做圆角过渡，减少应力集中，避免在长期流体冲击下舌片发生断裂脱落，影响塔器的长期运行稳定性。另外，在填料层的压降计算中，DN25鲍尔环的干板压降系数约为125，湿板压降随喷淋密度的提升呈线性增长，在常规的蒸馏工况下，喷淋密度控制在10-30m³/(㎡·h)区间时，填料的传质效率处于最优区间，过大的喷淋密度会导致填料层出现液泛，过小的喷淋密度则会导致填料表面无法被液膜完全润湿，降低有效传质面积。
