高精度金属调心球轴承三维结构设计

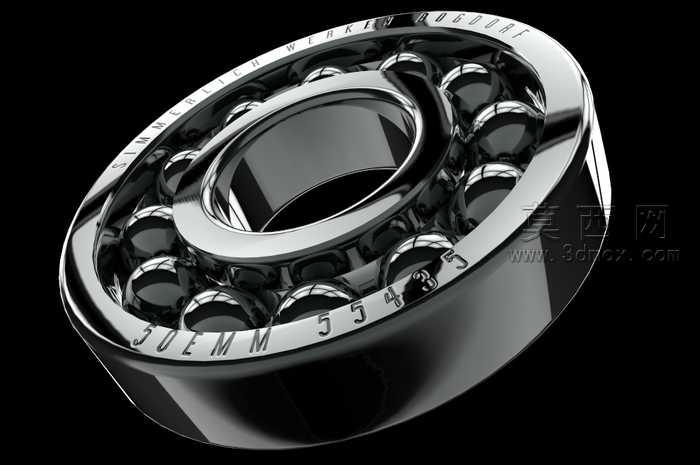

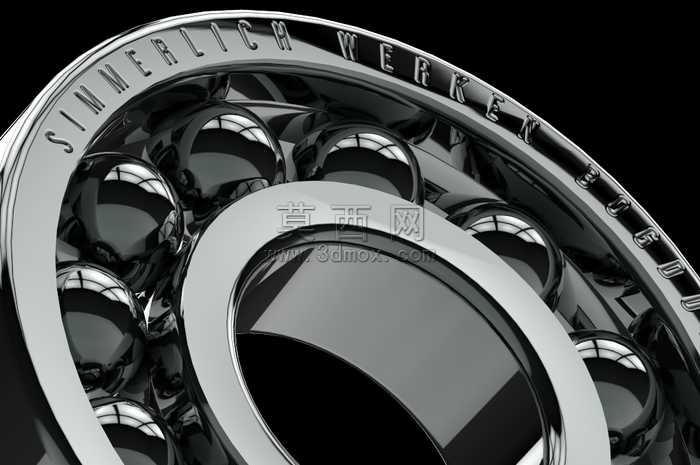

本作品为调心球轴承的三维建模与渲染成果，建模阶段严格遵循滚动轴承的通用设计规范，先通过草图绘制轴承内圈、外圈的截面轮廓，标注关键尺寸参数，包括内圈内径、外圈外径、轴承宽度、滚道曲率半径等核心尺寸，确保各部分尺寸符合通用机械零件的公差配合要求。随后通过旋转特征生成内圈与外圈的基础实体，再绘制单个滚动体的球形轮廓，通过圆周阵列命令按照标准保持架的排布间距完成所有钢球的阵列装配，最后设计保持架的兜孔结构，通过布尔运算完成保持架与钢球的配合校验，避免出现干涉问题。材质设置阶段针对轴承的金属属性进行精细化调整，为内外圈与钢球赋予高抛光铬钢材质，调整材质的反射率、粗糙度与金属度参数，模拟真实轴承钢经过精磨后的高反光金属质感，保持架则根据常用工艺赋予冲压钢材质，适当调高粗糙度参数区分与滚动体的质感差异。渲染阶段采用深色纯黑背景突出轴承的金属轮廓，布置三点式布光方案，主光采用侧上方硬光勾勒轴承的边缘高光，辅光弱化暗部死黑区域，轮廓光分离轴承与背景的层次，同时开启全局光照与环境反射，让金属表面的反射效果更贴近真实物理状态，精准呈现出轴承滚道、钢球表面的高光过渡与细节纹理。设计过程中重点校验了轴承的调心结构特性，确保内圈可相对外圈产生适量角度偏移，符合调心球轴承适配轴挠度偏差的使用场景，建模全程规避了非必要的倒角、圆角冗余，在保证结构精度的前提下优化模型面数，兼顾模型的渲染表现与后续工程应用的可用性，最终呈现的成品既还原了真实轴承的工业质感，也清晰展示了这类通用传动配件的内部装配结构。
