单刀单掷A11P拨动式电子开关结构

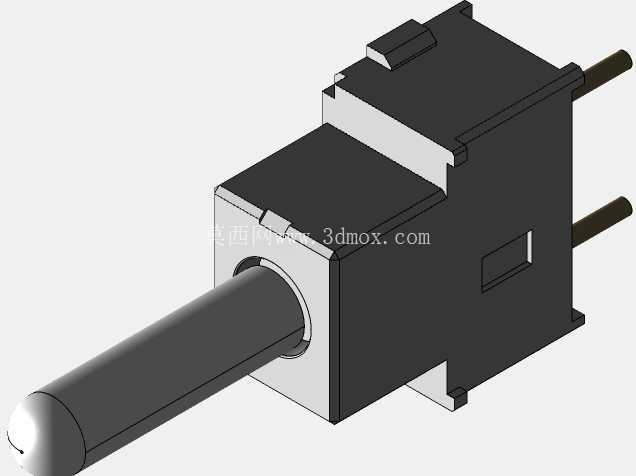

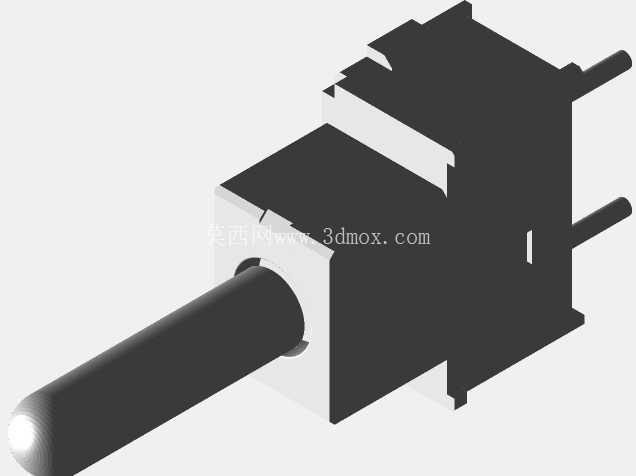

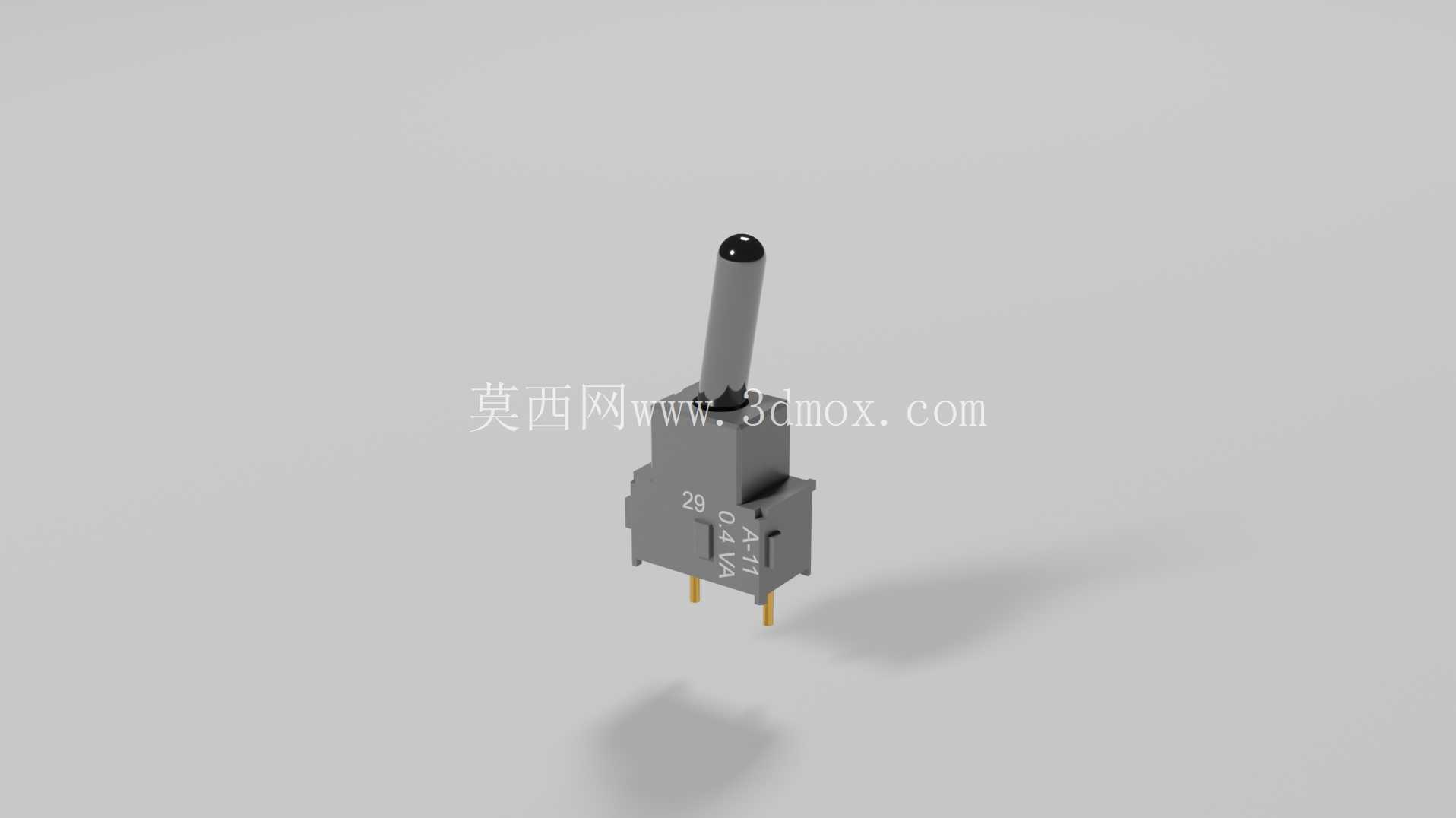

　　在低压小电流电路的通断控制场景里，这类拨动开关是手持设备、小型工控终端、仪器仪表面板上最常见的操作元件之一，日常接触的手持测量仪、小型音频设备、工业现场的便携检测装置面板上，都能见到同结构开关的身影，它承担着电路通路切换、功能档位选择的核心作用，相比轻触按键，它的档位保持特性不需要持续施加按压力，操作后能稳定维持在当前通断状态，适合需要长期保持某一电路状态的使用场景。从结构设计逻辑来看，这款单刀单掷拨动开关采用了方型壳体加侧出操作拨杆的布局，壳体主体为绝缘工程塑料材质，内部嵌装导电接触弹片与接线引脚，拨杆伸出端做了圆弧过渡处理，操作时手指推动的触感反馈清晰，不会出现打滑的问题。

　　壳体侧面的定位凸台是安装时的核心限位结构，设计时需要在安装面板上开出对应尺寸的方型安装孔，凸台卡入安装孔后能限制开关本体的周向转动，避免接线引脚受扭转力出现脱焊或者壳体开裂的问题。引脚从壳体尾部平行伸出，采用直插式设计，适配常规PCB板的波峰焊工艺，引脚间距符合通用电子接插件的排布规范，不需要额外定制PCB焊盘，能直接套用标准封装库完成布线设计。内部接触结构采用弹性铜片作为动触点，拨杆滑动时带动动触点与静触点压合，接触压力经过调校，既能保证导通时的接触电阻足够小，避免小信号传输时出现压降过大的问题，又不会因为操作阻力过大导致拨动手感生涩。壳体的拼接缝隙做了错位止口设计，能阻挡日常使用环境中的灰尘、细小纤维进入内部接触腔，减少触点氧化、接触不良的故障概率，适配常规室内工业环境与民用电子设备的使用要求。从安装边界来看，这款开关的本体为立方体结构，拨杆伸出长度需要结合面板厚度预留足够的操作行程，安装时面板外侧需要留出拨杆滑动的空间，避免拨杆推动到极限位置时与面板上的其他元件、标识贴膜发生干涉；壳体尾部的引脚伸出长度需要匹配PCB板与面板之间的安装距离，焊接后引脚不会顶到PCB板背面的其他元件，也不会因为伸出长度不足导致焊接强度不够。

　　在进行整机结构布局时，这类开关的操作拨杆位置通常会布置在面板上手指容易触及的区域，周边需要留出至少3mm的操作空间，避免操作时误碰到相邻的其他按键或者旋钮。开关的操作行程设计在合理区间，拨杆从断开位置滑动到接通位置的位移量适中，既不会因为行程过短导致误触发，也不会因为行程过长造成操作拖沓。内部的触点材料选用了镀银铜合金，在小电流信号传输场景下能保证稳定的导通性能，长期使用后也不会因为触点氧化出现信号断续的问题。壳体材料选用的是阻燃级工程塑料，满足电子设备的阻燃安全要求，即使电路出现短时过载发热，也不会出现壳体熔融引燃周边元件的风险。

　　在三维建模过程中，需要重点还原壳体上的定位凸台尺寸、拨杆的直径与伸出长度、引脚的间距与直径参数，这些尺寸直接影响后续安装时的适配性，如果建模时尺寸出现偏差，很可能导致实物装配时开关无法卡入面板安装孔，或者引脚与PCB焊盘对位不准无法焊接。同时还要还原拨杆的滑动行程极限位置，在做整机干涉检查时，要模拟拨杆滑动到两个极限位置时的状态，确认不会和周边结构发生碰撞。这类开关虽然属于小型电子元件，但在设备的人机交互环节承担着重要作用，结构设计时的细节处理直接影响整机的操作手感与长期使用可靠性，建模时不能忽略壳体上的细小定位结构、卡扣结构，这些结构是保证开关本体装配强度的关键，如果省略这些细节，后续做装配仿真时就无法准确还原实际的装配约束关系，也无法验证安装结构的合理性。
