四通道称重传感器电位器接线盒结构

　　在工业称重计量场景中，多传感器并联组网的接线可靠性，直接决定整套称重系统的测量精度与长期运行稳定性，这款适配4路称重传感器的带电位器接线盒，正是针对多传感器称重系统的接线整合、信号微调与线路防护需求开发的结构件。从现场应用的实际工况来看，这类接线盒多部署在平台秤、料斗秤、小型车载称重模块的传感器布线交汇节点，既要承接来自四个角点称重传感器的信号线缆，完成线路的汇接整理，也要通过内置的电位器组件，实现各路传感器信号的角差微调，抵消安装平面度偏差、传感器个体灵敏度差异带来的称重误差，同时为内部接线端子与电位器调节组件提供可靠的物理防护，隔绝现场的粉尘、潮气、意外磕碰对电气连接部分的损伤。

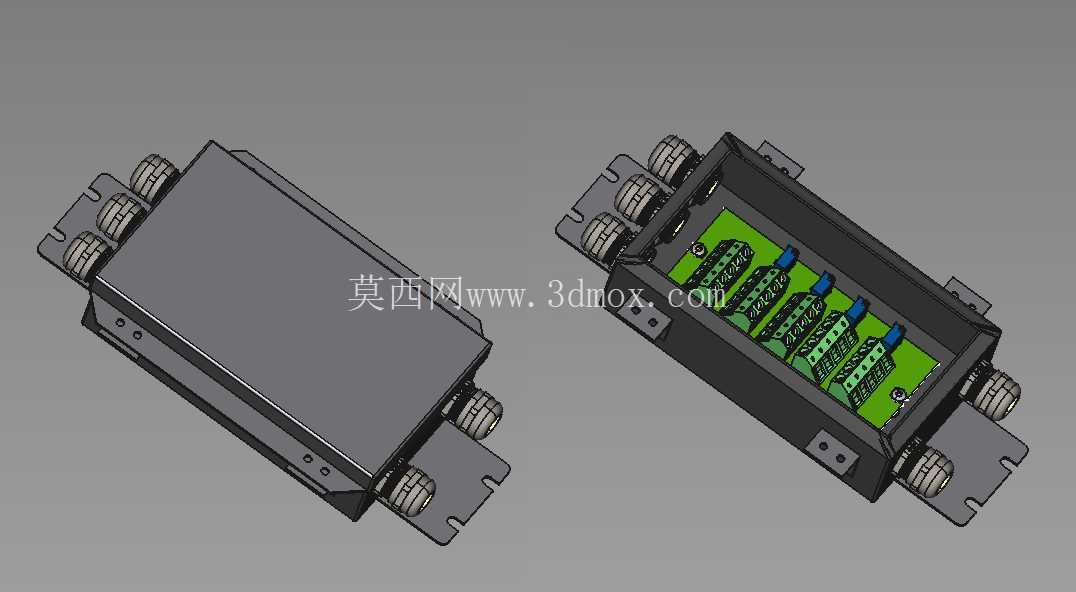

　　从结构设计的思路来看，这款接线盒采用上下扣合的盒体结构，外壳主体选用金属板材冲压成型，兼顾结构强度与电磁屏蔽能力，避免工业现场的变频设备、动力线缆产生的电磁干扰耦合进微弱的称重传感器信号线路。盒体两侧对称布置了四组防水线缆接头，分别对应四个称重传感器的进线端，另一侧预留了汇总信号的出线接口，所有线缆接头均采用锁紧密封结构，线缆穿入后可通过旋紧接头实现线缆固定与接口密封，满足常规工业现场的IP防护要求。盒体底部延伸出带安装孔的固定支耳，支耳上的长圆形安装孔可适配一定范围内的安装孔位偏差，降低现场安装的对位难度，安装时可通过螺栓直接固定在秤体框架的预留安装面上，无需额外设计转接支架。

　　打开盒盖后可以看到，内部的安装基板上预留了电位器的固定位与接线端子排布空间，每个通道对应独立的电位器调节位，调试人员可在完成接线后，通过标准砝码逐点加载，直接调节对应通道的电位器来修正角差，无需拆解传感器端的接线。盒体内部的走线空间经过合理规划，四路传感器的线缆进入盒体后可沿盒体内壁的走线槽排布，避免线缆杂乱堆叠影响电位器调节操作，也能减少线缆晃动导致的接线端子松动风险。盒盖与盒体的结合面设计有密封胶条的安装槽，扣合后可通过周边的固定螺丝压紧胶条，实现结合面的密封，避免粉尘、溅水进入盒体内部导致的接线氧化、电位器接触不良等问题。

　　从安装边界的尺寸适配来看，这款接线盒的整体外形紧凑，不会占用秤体过多的安装空间，固定支耳的安装孔距经过标准化设计，可适配市面上多数常规小量程平台秤、称重模块的安装位尺寸，替换原有老旧接线盒时无需重新打孔改造安装面。线缆接头的通径适配称重传感器常用的线缆外径，无需额外更换接头配件即可完成布线。电位器的调节位置正对盒盖开启后的操作空间，调试时无需拆除内部组件即可直接完成调节操作，大幅降低现场调试的操作难度。在实际使用中，这类接线盒的金属外壳还能起到一定的散热作用，避免内部电位器与接线端子长期工作在密闭高温环境下，延长电气组件的使用寿命。考虑到现场可能存在的意外踩踏、重物磕碰情况，盒体的板材厚度经过选型验证，常规外力冲击下不会发生明显形变，避免挤压内部线路导致短路或断线问题。
