旋转式球磨机框架结构概念设计方案

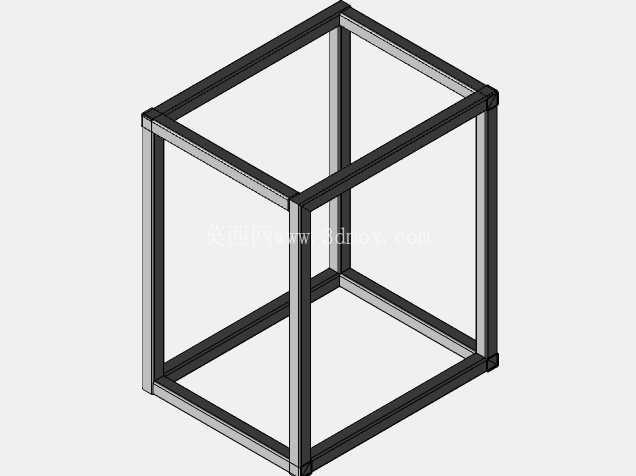

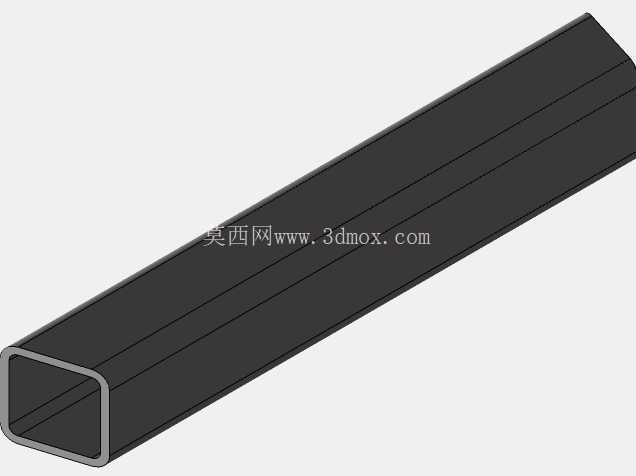

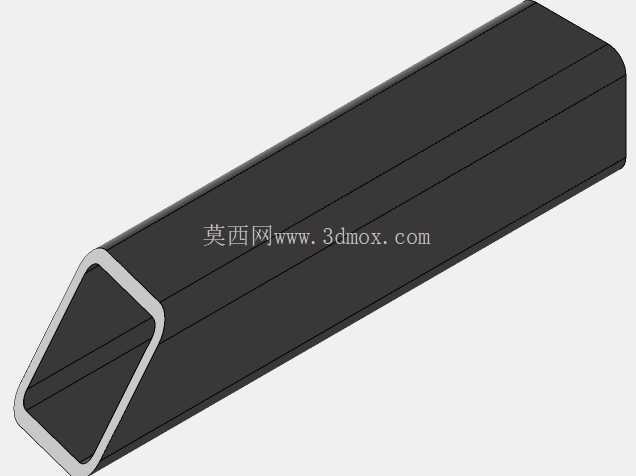

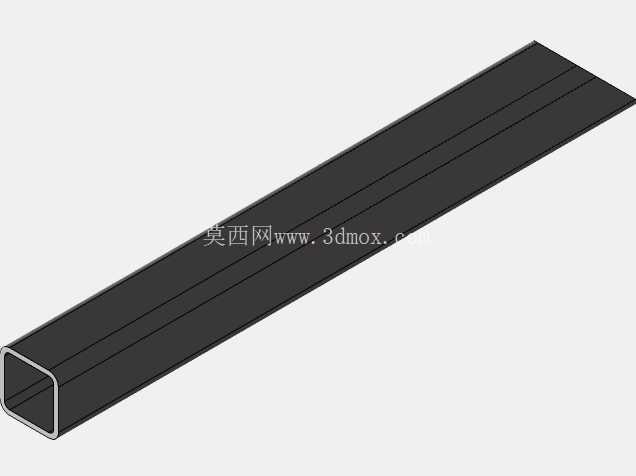

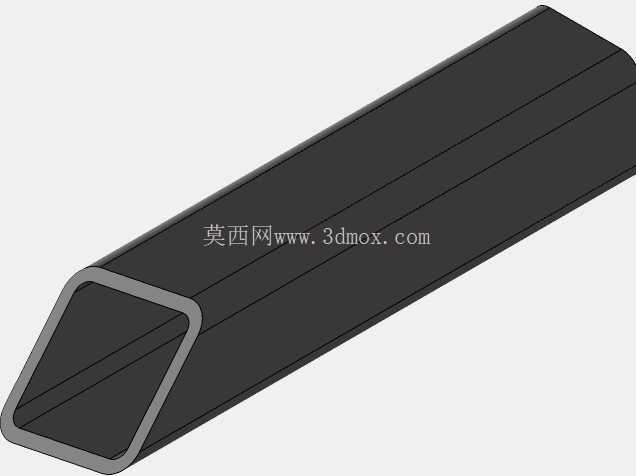

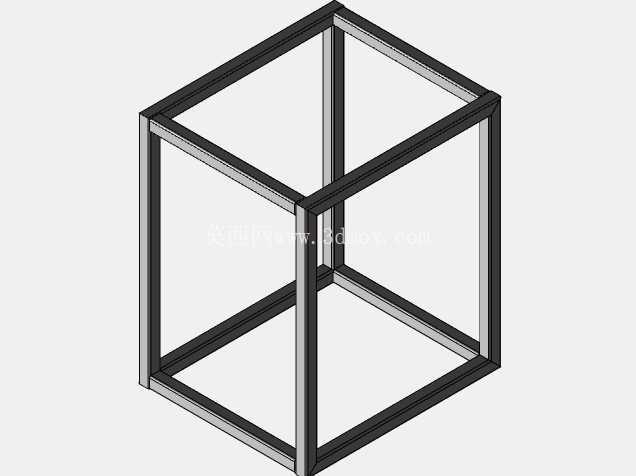

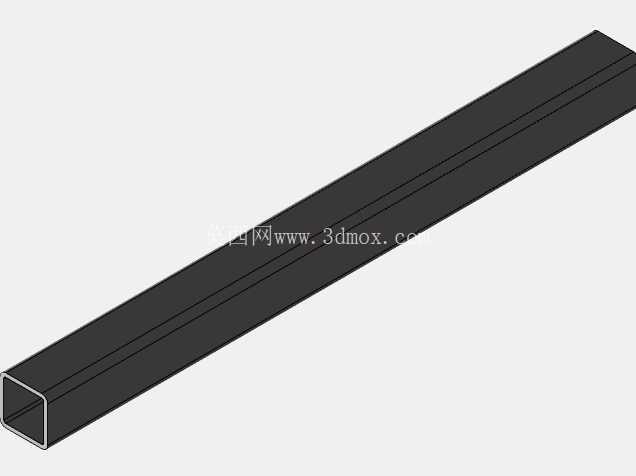

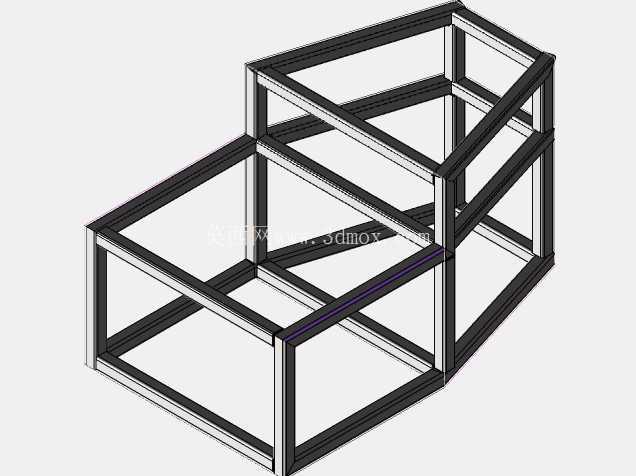

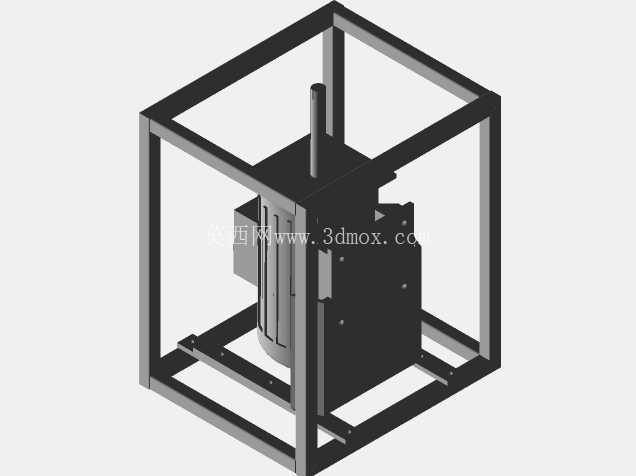

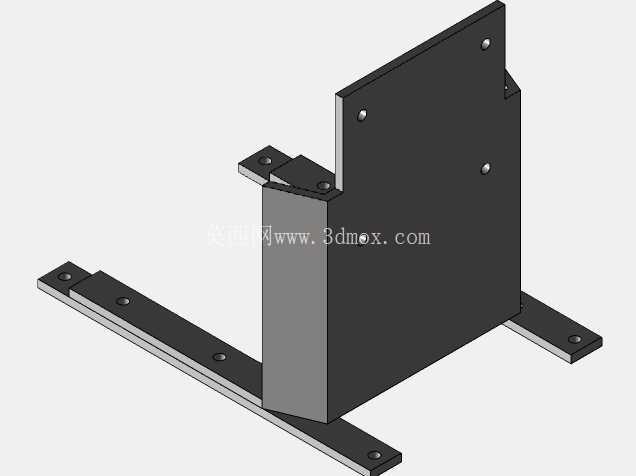

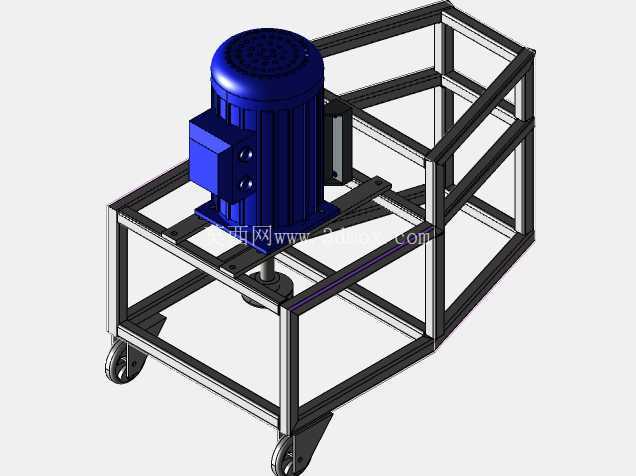

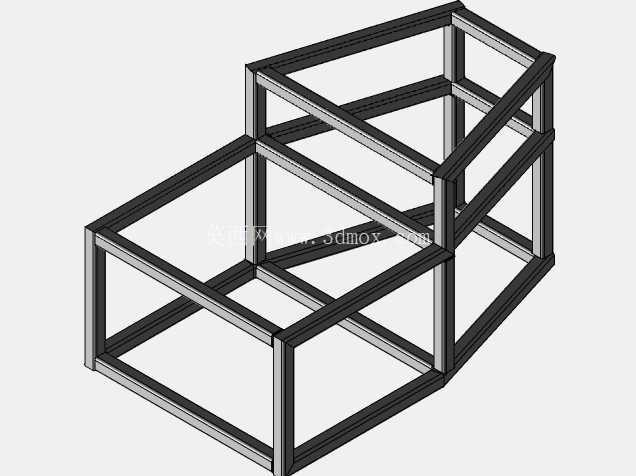

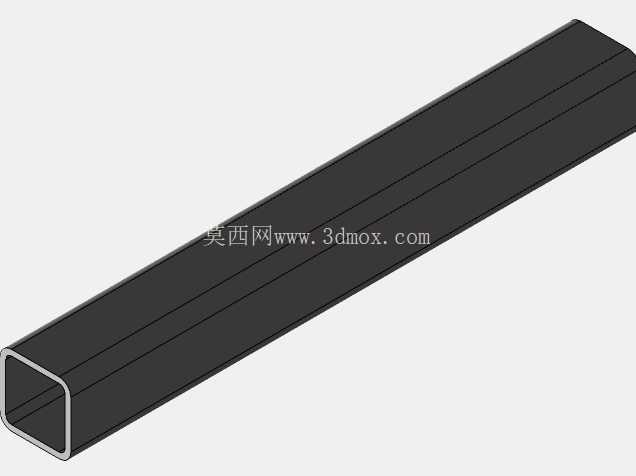

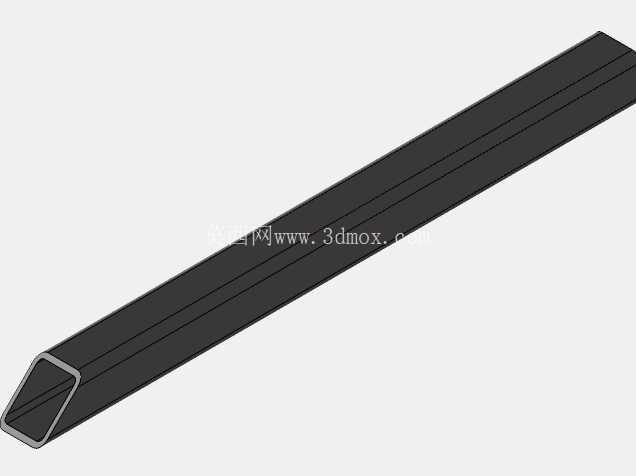

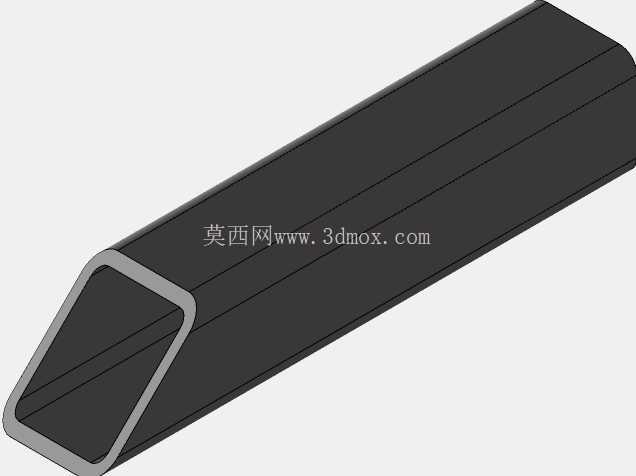

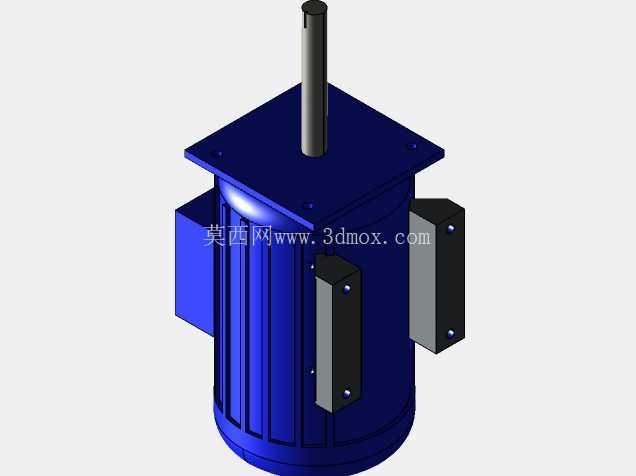

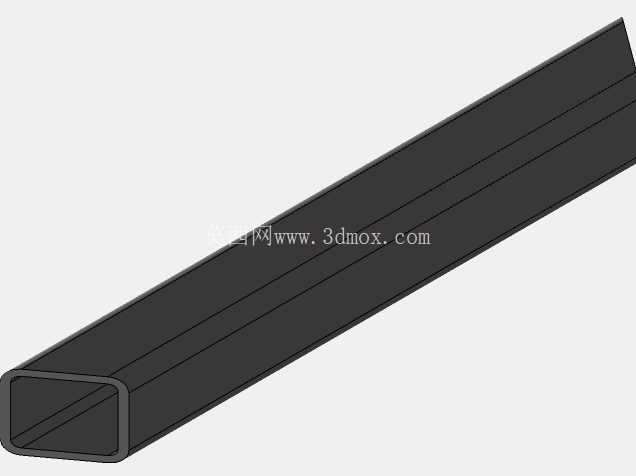

　　这套旋转式球磨机的框架结构设计，首先要匹配矿山、建材、化工粉料加工场景的实际安装需求，这类设备通常布置在选矿厂磨矿工段、建材厂原料粉磨车间，承担矿石、熟料、工业固废等硬质物料的细碎研磨作业，框架作为整台设备的承载基体，需要承受研磨腔体旋转带来的交变载荷、研磨介质抛落产生的冲击载荷，以及设备长期运行的振动传导，因此结构设计的核心优先级是刚性冗余与安装适配性。从结构形式来看，本次设计采用标准工业铝型材拼接的立方框架构型，摒弃了传统焊接机架的不可调缺陷，型材之间采用内置角件与高强度螺栓连接，所有连接节点的受力方向均做了载荷校核，垂直方向的四根立柱作为主要承载构件，选用截面惯性矩更大的型材规格，能够抵消研磨腔体旋转时产生的径向偏摆力矩，上下两层的水平型材形成闭合的矩形圈梁结构，既可以固定上部的研磨腔体驱动组件，也能为下部的出料收集装置、传动电机提供安装基准面。在安装边界的设计考量上，框架的整体外形尺寸预留了足够的设备维护空间，框架内侧的净空尺寸完全匹配研磨腔体的最大旋转外径，避免腔体运转时与框架产生干涉，框架底部的型材预留了通用的脚轮安装孔位与地脚螺栓固定孔，既可以满足小型试验机型的移动转场需求，也能适配工业生产机型的永久固定安装要求，框架的上部横梁预留了驱动电机、减速机构的安装T型槽，不需要额外焊接安装板，直接通过型材螺母即可实现组件位置的灵活调整，能够适配不同功率、不同安装尺寸的驱动组件选型。

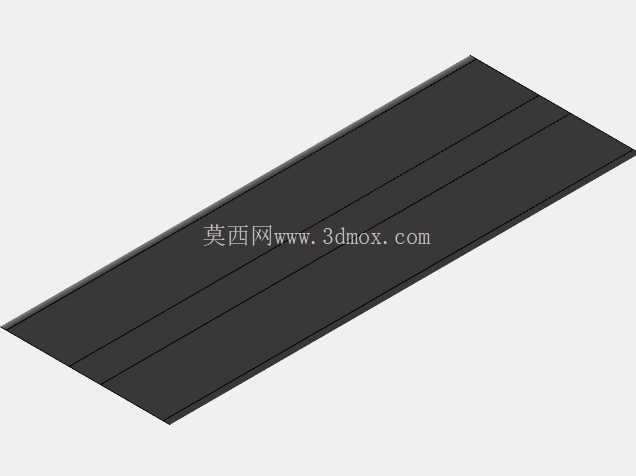

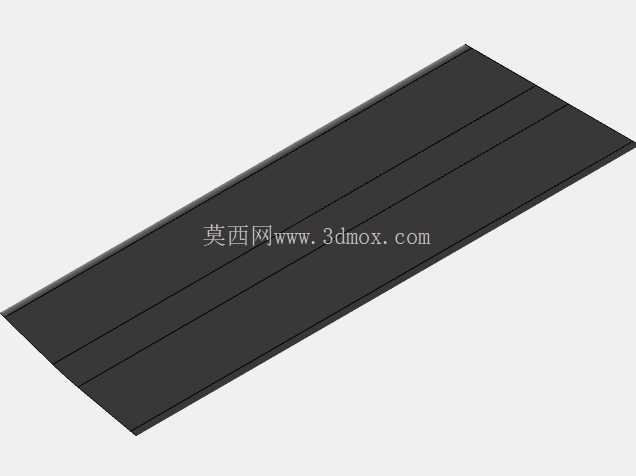

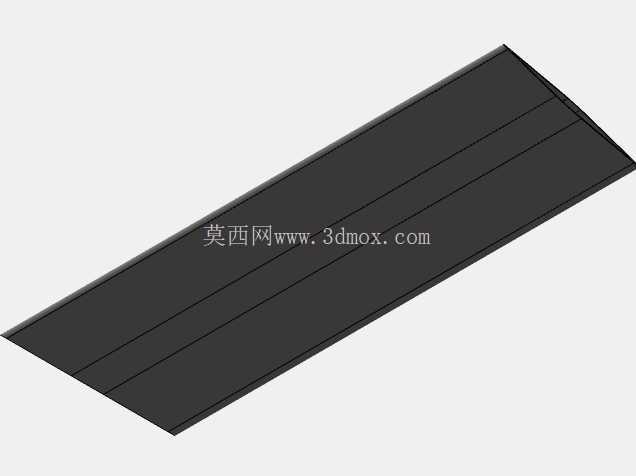

　　从功能特性层面来说，这种型材框架结构相比传统焊接机架，生产组装周期更短，不需要做焊接后的时效处理与表面机加工，所有构件均为标准工业型材，加工误差可控在毫米级，组装完成后的框架形位公差能够满足研磨腔体的同轴度安装要求，避免因为机架变形导致的主轴偏磨、轴承过早失效等问题。框架的侧面预留了防护面板的安装槽位，后期可以加装透明亚克力防护板或者金属冲孔防护网，既能够观察内部腔体的运转状态，也能防止研磨过程中物料飞溅、介质脱出造成的安全隐患，框架的下部圈梁预留了接料槽、出料输送机构的安装位置，能够直接对接后续的筛分、输送工序，不需要额外搭建辅助安装支架。

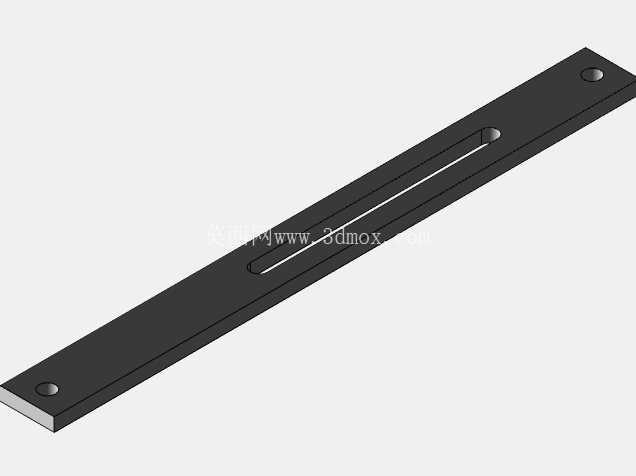

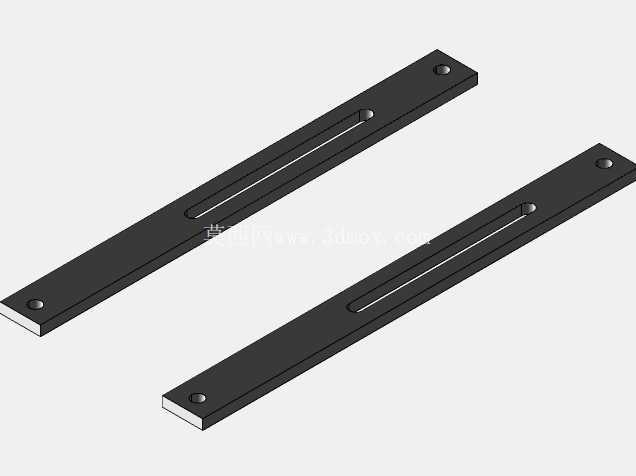

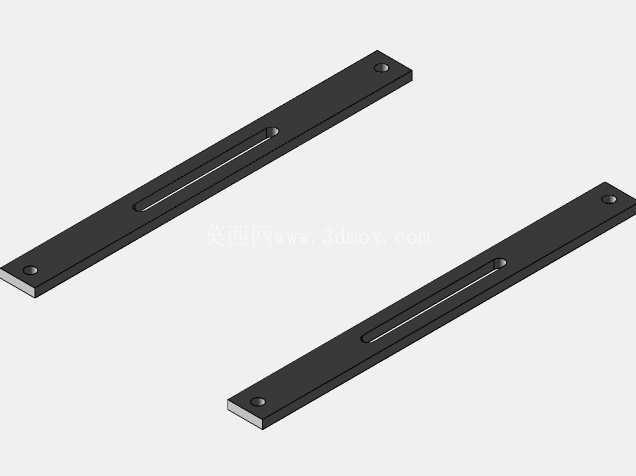

　　在设计思路的推演过程中，首先针对小型试验用球磨机的使用场景做了需求拆解，这类设备经常需要根据试验物料的不同调整腔体角度、更换不同容积的研磨腔体，因此框架必须具备足够的调节余量，所有安装点位均采用滑槽式设计，不需要重新钻孔即可实现腔体高度、驱动位置的调整，相比焊接机架的固定结构，能够大幅降低试验过程中的改装成本。同时框架的整体结构做了模块化拆分，所有构件的长度均控制在常规运输尺寸范围内，拆解后可以通过普通物流运输，现场不需要专业焊接设备，仅用常规内六角工具即可完成整机组装，对于小型加工厂、科研试验室这类没有专业机加工能力的使用场景非常友好。

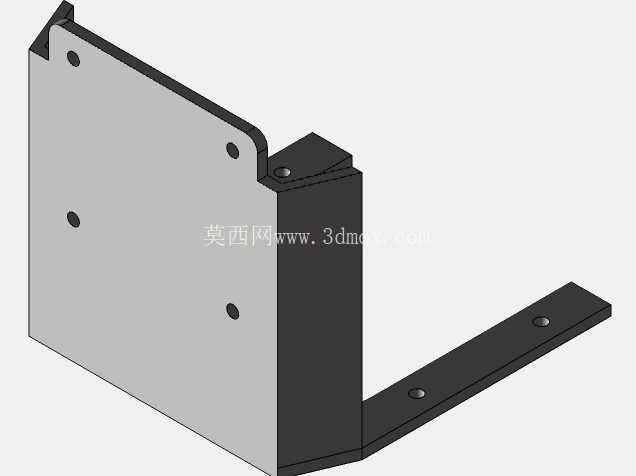

　　从载荷传导路径来看，研磨腔体的重量通过两端的轴承座传递到上部的两根横向主梁上，主梁将载荷均匀分散到四根垂直立柱，立柱再将载荷传导到地面或者安装基础，整个传力路径没有应力集中的薄弱节点，所有连接螺栓的规格均按照最大动载荷的1.5倍安全系数选型，能够承受设备满负荷运转时的长期冲击载荷，避免长期运行后出现连接松动、框架变形的问题。另外框架的型材表面采用阳极氧化处理，具备一定的耐腐蚀能力，能够适应选矿车间、化工粉料车间的潮湿多尘工况，不需要额外做表面防腐涂装，后期维护只需要定期检查连接螺栓的紧固力矩即可，维护成本远低于传统的焊接钢结构机架。
