实木旋制家具支撑腿结构设计

　　做家具结构设计快十二年，经手的支撑类构件少说也有几百款，这次做的这款实木旋制支撑腿，最早是给定制美式餐边柜做的配套部件，后来也适配了同系列的边几、矮柜类产品，实际落地的场景覆盖了民用定制家具、小型商业空间展陈家具两大块，毕竟这种带旋切造型的木质支撑件，比直棱直角的方腿多了些复古质感，又不会像雕花腿那样过于繁复挤占成本，中小批量定制的客户接受度一直很高。

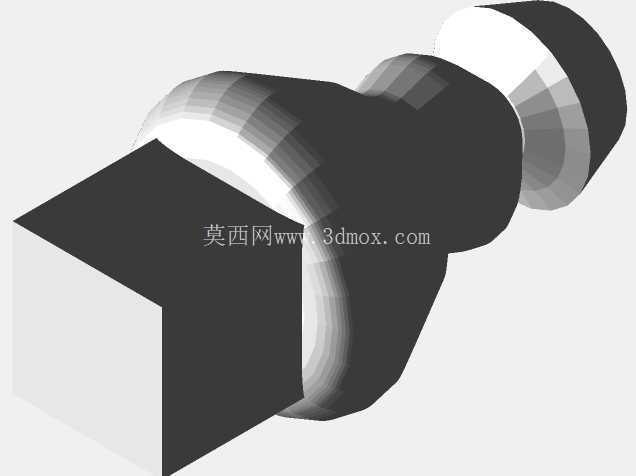

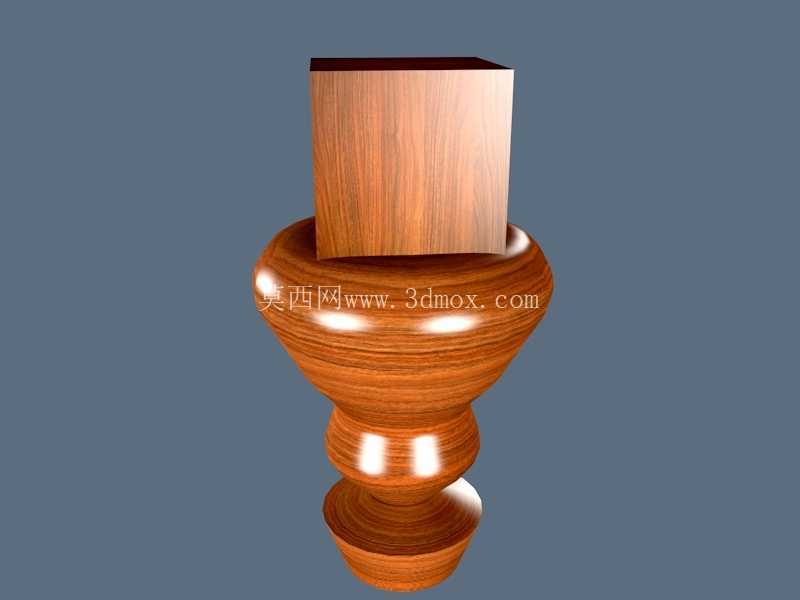

　　先说实际安装的边界条件，这款支撑腿的总高度控制在180mm，顶部衔接的方形安装座截面是80mm80mm，刚好匹配常规18mm厚度柜体板的底部预埋螺母位，安装时不需要额外裁切柜体底板，直接用四枚M6的沉头自攻螺丝就能固定，底部最大的鼓腹位置直径是120mm，往下收窄的颈位直径是45mm，最底端的触地座直径是60mm，整个构件的外轮廓不会超出常规柜体的侧封板边界，哪怕是做深度300mm的薄边柜，安装后也不会出现腿体外凸刮蹭过道的问题，这点是前期做结构适配时反复核对过的，毕竟民用家具的安装场景很多是小户型，过道预留宽度本来就有限，支撑件外凸10mm都可能造成日常通行的剐蹭。

　　设计思路上没有走复杂的多段拼接路线，整体采用整料旋切成型，避免了拼接缝在温湿度变化时开裂的风险——之前做过一款三段拼接的装饰腿，南方回南天的时候有接近3%的产品出现拼接位开胶的售后，后来做木质支撑件就尽量优先整料成型，除非造型特殊必须拆分。造型上的三段式弧度是反复调整过的，最上方的鼓腹做了R28的外圆弧，过渡到中间收颈位的时候用了R12的内凹弧衔接，最下方的触地段做了15mm高度的直段加R5的倒圆角，一方面是旋切加工的时候走刀路径更顺畅，不会出现急转位的刀痕毛刺，另一方面承重的受力路径也更合理：上方柜体的垂直载荷顺着鼓腹的弧面分散到整个腿体截面，不会在收颈位出现应力集中，之前做受力仿真的时候，按照单腿80kg的额定载荷加载，收颈位的最大应力只有12MPa，远低于常用硬木的顺纹抗压强度，哪怕是用橡胶木这种性价比高的基材，也能满足日常使用的承重要求，不会出现断腿的风险。

　　实际用途上，这款支撑腿不只是承担垂直承重的作用，外露的造型部分也是家具外观设计的一部分，表面做木蜡油涂装的时候，旋切的弧面会形成自然的光影过渡，比平面的构件更有质感，而且底部的触地端预留了5mm深度的内嵌脚垫安装位，可以粘贴橡胶防滑脚垫，既避免木质腿直接接触地面磨损，也能在地面不平整的时候做微量的高度调整，不会出现柜体晃荡的问题。之前给一个复古风咖啡馆做展陈桌的时候，把这款腿的高度按比例放大到320mm，调整了各段的直径比例，用在1200600mm的双层展桌上，单腿加载到120kg也没有出现形变，验证了这个造型结构的缩放适配性很强，只要按比例调整各段的截面尺寸，就能适配不同高度、不同承重要求的家具产品。

　　做这类木质支撑构件的时候，很多新手容易只盯着外观弧度好不好看，忽略安装位的配合公差，比如顶部安装座的平面度如果控制不好，和柜体底板贴合的时候就会出现缝隙，后期螺丝锁紧后容易把腿体拉裂，所以在建模的时候特意把顶部安装座的贴合面做了0.2mm的内凹公差，加工时只要保证安装面的平面度在0.1mm以内，安装后就能完全和柜体底板贴合，不会出现藏灰的缝隙。另外整个腿体的所有外棱边都做了R1以上的倒圆角，哪怕是安装时工人徒手搬运，也不会被锋利的木边划伤，这点是之前在安装现场踩过坑总结出来的——之前有款直腿产品边缘只做了0.3mm的倒角，安装工人搬的时候被划了好几个口子，后来所有外露木质构件的棱边都要求做至少R1的圆角处理，既安全也能让涂装后的边缘更顺滑，不会出现积漆的问题。

　　从加工落地的角度说，这个造型用普通的木工旋床就能加工，不需要特殊的成型刀具，走刀的路径都是连续的圆弧，加工效率比带雕花或者多段折线的腿高30%左右，批量加工的时候成本控制更有优势，而且后期如果要做不同材质的适配，比如换成树脂或者ABS注塑，这个造型的拔模斜度也满足注塑工艺的要求，只需要把收颈位的内凹弧调整成带1度拔模斜度的曲面，就能直接开模量产，不需要做太大的结构改动，这点也是前期建模时就考虑到的，毕竟很多家具产品后期会衍生出不同价位的版本，木质款做高端定制，注塑款走批量平价路线，结构模型能通用的话，能省掉很多重复建模的工作量。
