HKMP5冲锋枪结构工程设计参考图纸

　　在轻武器结构研发、战术装备适配改装以及影视道具仿真制作领域，这类冲锋枪的结构参考资料一直是结构设计人员开展工作的核心参照。从实际工程应用场景来看，该类结构图纸可支撑的工作覆盖多个维度：在轻武器研发的逆向验证环节，设计人员可依托图纸标注的各部件装配关系，开展击发机构、供弹机构的运动仿真校核，确认各运动副在连续动作过程中的干涉边界，避免实际样件试制阶段出现卡滞、撞针行程不足等功能性问题；在战术附件适配开发场景中，图纸标注的护木、机匣顶部、枪管节套位置的安装基准尺寸，是开发瞄准镜座、战术灯夹具、消音装置接口的核心依据，设计人员可直接依托图纸给出的安装面平面度、螺纹孔位参数，完成适配附件的结构建模，无需反复对实物进行逆向扫描测绘，大幅缩短附件开发的前期测绘周期；在仿真训练器材的开发领域，依托图纸的结构比例，可制作等比例的操作训练模型，用于战术动作训练、装备操作教学，模型的可动部件范围、操作手感都可参照图纸的配合公差进行调校，保证训练器材与实装的操作逻辑完全一致。

　　从产品功能特性对应的结构设计逻辑来看，该型冲锋枪采用滚柱延迟闭锁结构，图纸中清晰标注了闭锁滚柱与枪机框、节套闭锁槽的配合尺寸，这部分结构是整枪设计的核心：滚柱的直径公差、闭锁槽的倾斜角度，直接决定了击发时枪机的延迟开闭锁时序，若尺寸偏差超出设计范围，会出现过早开闭锁导致的弹壳断裂、或者开闭锁阻力过大导致的复进不到位问题。供弹结构采用弧形弹匣设计，图纸中标注了弹匣抱弹口的弧度、托弹簧的安装空间尺寸，以及弹匣与机匣弹匣井的配合定位面，这部分结构直接影响供弹可靠性，抱弹口的尺寸公差需要控制在极小范围内，才能保证9mm枪弹在供弹过程中顺利上升进入供弹坡，不会出现顶弹、掉弹故障。发射机构的扳机、阻铁、单发杠杆、连发杠杆的铰接位置在图纸中都有明确的尺寸链标注，设计人员可通过这些标注，推导单发、连发状态下的扳机行程、阻铁解脱行程，调整发射机构的扳机力参数，满足不同使用场景下的操作手感需求。

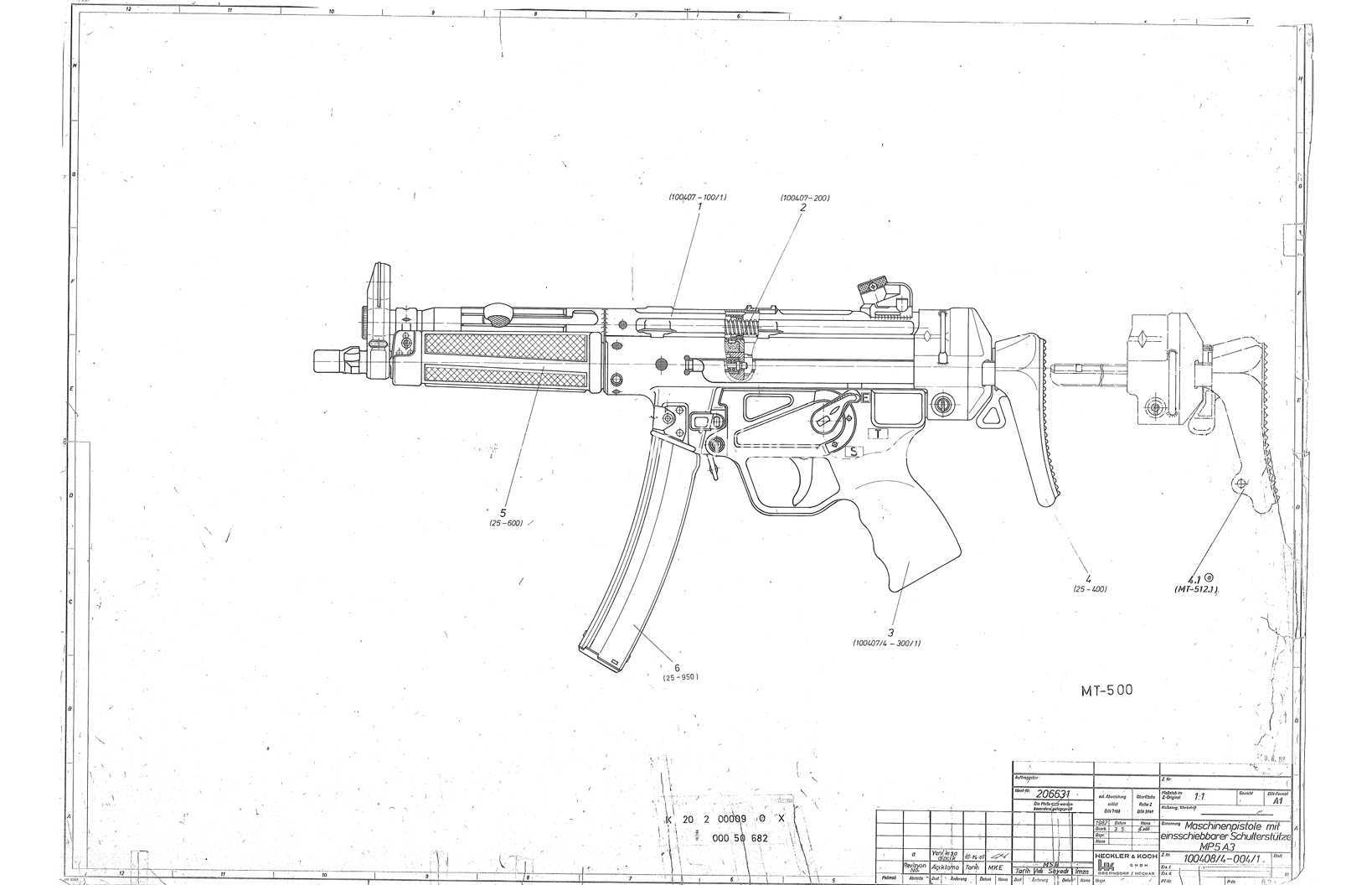

　　从外形尺寸与安装边界来看，图纸给出的整枪长度尺寸（枪托展开与折叠两种状态）可用于适配不同的携行装具设计，枪托折叠后的最大宽度尺寸，是设计枪套、携行背带固定位的核心参数；护木位置的外径尺寸，可用于适配不同规格的战术护木改装件；枪管与机匣连接的节套位置的螺纹规格、同轴度要求，是更换不同长度枪管、加装膛口装置的安装基准；机匣尾部的枪托铰接轴位置尺寸，可用于适配折叠枪托、伸缩枪托的改装设计，保证不同类型的枪托安装后，抵肩位置与枪管轴线的高度差符合人体工程学要求，降低连续射击时的枪口上跳幅度。需要注意的是，图纸未包含枪管的内部结构参数，在开展相关结构设计时，需要结合内弹道计算结果补充枪管膛线、弹膛部分的结构尺寸，才能完成完整的功能结构设计。在三维建模过程中，依托这类蓝图的正交视图尺寸标注，可快速搭建整枪的参数化模型，将每个零件的尺寸与图纸标注进行关联，后续开展结构改型时，仅需要调整对应参数即可快速生成改型后的结构模型，无需重新从零开始绘制。对于结构设计从业者而言，这类完整的装配级图纸，是学习轻武器结构设计思路、掌握典型闭锁机构、供弹机构、发射机构设计逻辑的优质参考资料，可帮助设计人员理解复杂机械系统中各部件的运动配合关系，将这些设计思路迁移到其他精密机械结构的设计工作中。
