注塑机用马诺取件机械手三维结构设计

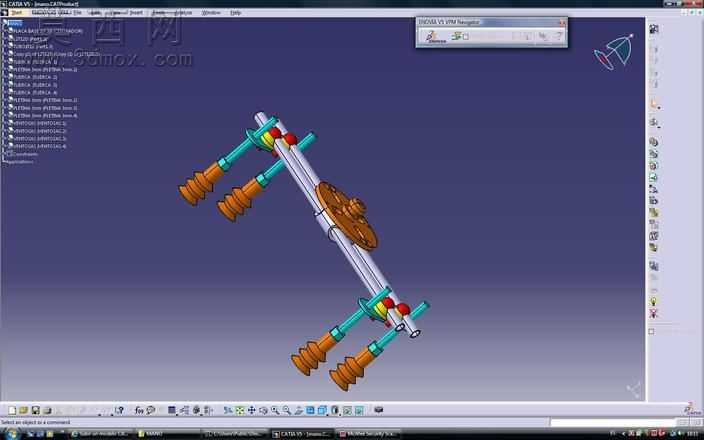

本模型为适配注塑机作业场景的马诺式取料机械手结构，采用CATIA软件完成全参数化三维建模，整体建模过程严格遵循机械设计的装配逻辑，对每一处零件的配合公差、运动行程都做了对应约束设置，保证模型可直接用于运动仿真验证。从结构设计来看，该机械手采用对称式双执行末端布局，主体承载梁为长条形轻量化结构，梁体中部设置旋转驱动盘结构，可实现整体臂体的角度翻转，适配注塑机开模后的取件角度需求。两端的执行臂部分采用分段式设计，靠近承载梁的位置设置红绿配色的定位导向组件，用于保证臂体伸缩过程的同轴度，避免取件过程出现位置偏移；末端的取件头采用带防滑纹路的柱状结构，可适配注塑件的抓取接触面，增大接触摩擦力保证取件稳定性。材质设计上，主体承载梁选用高强度铝合金材质，在保证结构刚性的同时降低整体臂体重量，减少驱动负载；导向组件部分采用耐磨工程塑料，降低往复运动过程的磨损损耗，延长设备使用寿命；末端取件头采用耐高温硬质橡胶材质，既可以保证抓取摩擦力，也能避免刮伤刚注塑完成的塑料工件表面。设计思路围绕注塑机的自动化取件需求展开，整体结构紧凑，运动路径规划适配常规卧式注塑机的开模行程，双末端布局可实现一次行程完成两个工位的取件作业，有效提升注塑生产的自动化效率，减少人工取件的安全隐患。建模过程中对所有运动副都添加了合理的约束关系，可直接导入仿真模块模拟臂体伸缩、旋转、取件的全流程动作，验证结构运动过程中是否存在干涉问题，为后续的实物加工生产提供可靠的三维数据支撑，模型的零件拆分也符合实际加工的工艺要求，每个零件都可单独导出工程图用于生产制造。
