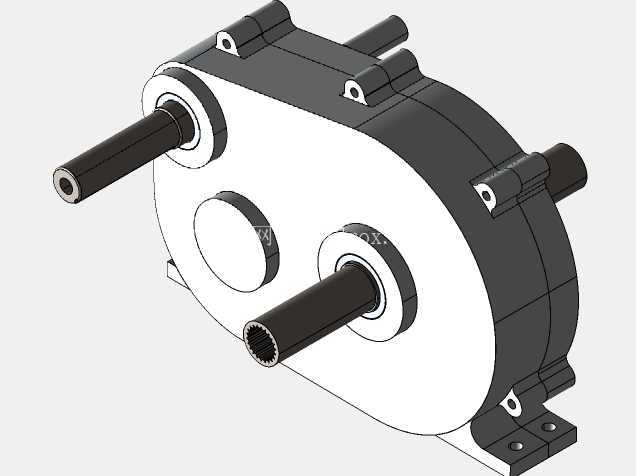

带卡钳安装座的巴哈赛车两级单级减速变速箱

　　这款变速箱主要面向巴哈越野赛事的参赛车辆开发，适配cvtech ibc（cc-242mm）规格的无级变速机构，同时可直接匹配model20 briggs and stratton型号的内燃机使用，是巴哈赛车动力传递路径中的核心减速与扭矩分配部件。从实际赛事应用场景来看，巴哈赛事的赛道包含大量颠簸路面、陡坡、泥泞路段以及需要频繁制动减速的弯道，这就要求变速箱不仅要具备足够的减速增扭能力，还要能承受越野工况下的冲击载荷，同时集成卡钳安装座的设计可以直接适配赛车的制动系统，减少额外的安装支架设计，降低整车前部的重量冗余。

　　从功能特性来看，该变速箱采用单级减速的两级传动布局，输入轴直接对接发动机输出端的无级变速机构，通过内部齿轮组的减速比匹配，将发动机输出的高转速低扭矩动力转化为低转速大扭矩的动力输出到驱动轮，满足巴哈赛车在越野工况下的牵引力需求。箱体上集成的卡钳安装座直接对应制动盘的安装位置，制动卡钳可以直接固定在箱体上，不需要额外设计独立的卡钳支架，既减少了零部件数量，也保证了制动系统的安装同轴度，避免越野颠簸下支架变形导致的制动偏磨问题。箱体上的单向结构设计可以避免车辆滑行时发动机被反拖出现熄火问题，在赛事中频繁收油滑行的工况下能保证发动机持续处于怠速运转状态，减少重新启动的操作步骤，提升赛事中的操作流畅度。

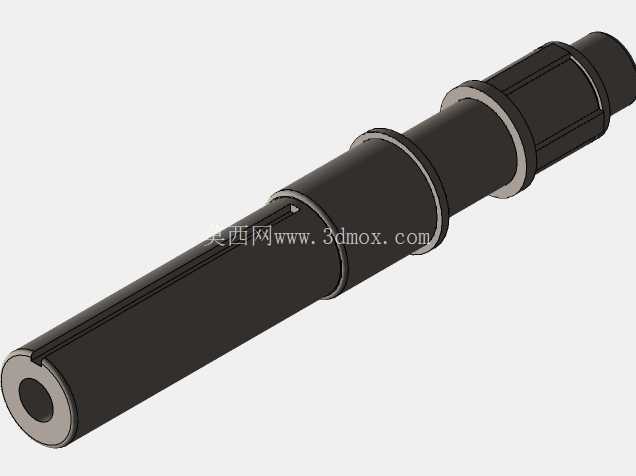

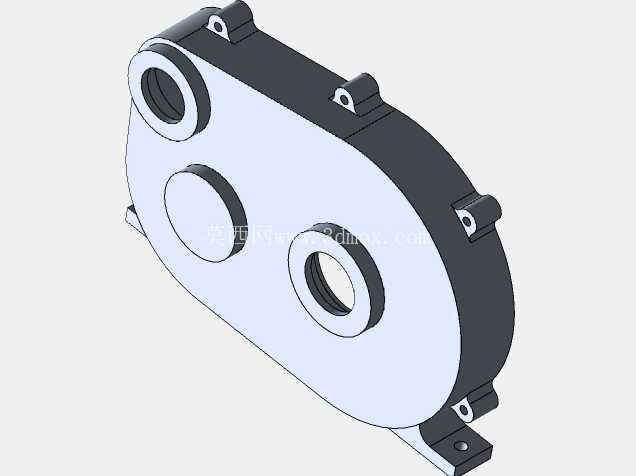

　　在设计思路上，这款变速箱采用了分体式箱体结构，上下箱体通过螺栓紧固，装配时可以先将内部齿轮轴系、轴承、油封等部件预装到下半箱体，再扣合上半箱体完成总装，后期维护拆解时不需要完全将变速箱从整车上拆下，松开上箱体螺栓即可检查内部齿轮的磨损情况，降低赛事中的维护难度。输入轴采用花键结构，可直接对接无级变速机构的从动轮，花键的模数和齿数匹配cvtech ibc系列从动轮的标准接口，不需要额外加工转接套，减少动力传递路径上的间隙。输出轴同样采用花键设计，可直接连接赛车的半轴，将动力传递到两侧驱动轮，轴伸端的密封采用双唇口油封，能抵御越野工况下泥水、沙尘的侵入，避免轴承和齿轮出现异常磨损。

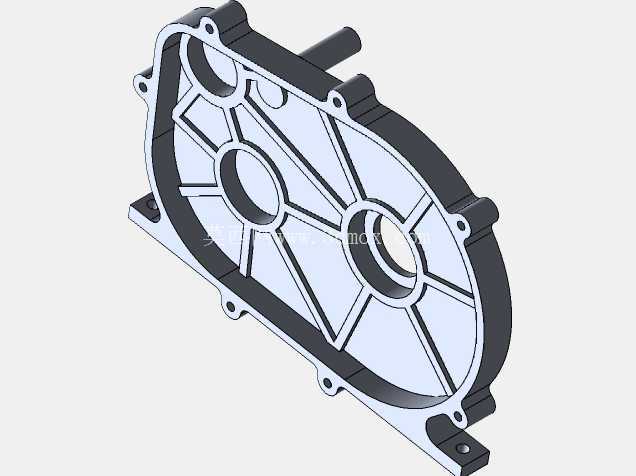

　　从安装边界来看，箱体底部设置了两个带安装孔的固定支脚，支脚的安装孔位间距匹配巴哈赛车钢管车架的标准安装跨距，安装时可以直接通过螺栓将变速箱固定在车架的安装横梁上，不需要额外打孔调整位置。箱体侧面的卡钳安装座定位孔经过同轴度校准，安装卡钳后制动盘与卡钳的摩擦片间隙均匀，不会出现偏磨问题。箱体的整体外形采用圆弧过渡设计，避免越野行驶中路面飞溅的石块撞击箱体棱角造成箱体开裂，同时圆弧外形也能减少箱体表面的泥沙附着，赛后清理更加方便。箱体上设置的多个凸台结构一方面是为了加强轴承安装位的结构强度，承受齿轮传动带来的径向载荷，另一方面也作为箱体合箱时的定位基准，保证上下箱体装配后轴孔的同轴度符合设计要求，避免齿轮啮合时出现偏载导致的噪音和寿命缩短问题。

　　在实际装车使用中，这款变速箱的内置传动结构布局紧凑，整体重心靠近车架的安装平面，能降低整车的重心高度，提升巴哈赛车在弯道行驶时的侧倾稳定性。齿轮采用斜齿设计，相比直齿齿轮传动更加平稳，赛事中高速行驶时的传动噪音更小，同时斜齿齿轮的承载能力更强，能承受越野工况下频繁的冲击载荷，避免齿轮打齿失效。箱体的壁厚经过优化设计，在轴承安装位、卡钳安装座、固定支脚等受力较大的位置做了加厚处理，非受力区域适当减薄，在保证结构强度的前提下控制整体重量，符合巴哈赛车轻量化的设计要求。轴系的支撑采用深沟球轴承，能同时承受径向和一定的轴向载荷，适配斜齿齿轮传动时产生的轴向力，保证齿轮啮合的稳定性。
