美制10-32外六角螺栓结构设计

　　在气动减压阀的阀组装配场景中，这类10-32规格的外六角螺栓是阀盖与阀体连接、调压模块固定的核心紧固件，区别于公制螺纹的牙型参数，美制统一螺纹的牙型角为60度，螺距对应每英寸32牙的细牙规格，在低压流体控制设备的紧凑安装空间里，细牙螺纹的自锁性能更适配减压阀工作时的微幅振动工况，能避免长期运行下的螺纹副松脱问题。从结构设计逻辑来看，这款螺栓采用标准外六角头部，六角对边尺寸符合ASME B18.2.1的规范要求，配套普通开口扳手、套筒扳手均可完成拧紧作业，头部与螺杆衔接处做了45度倒角过渡，既可以消除冷镦成型时的应力集中，也能在装配时引导螺杆顺利穿入安装孔，避免螺纹磕碰损伤。

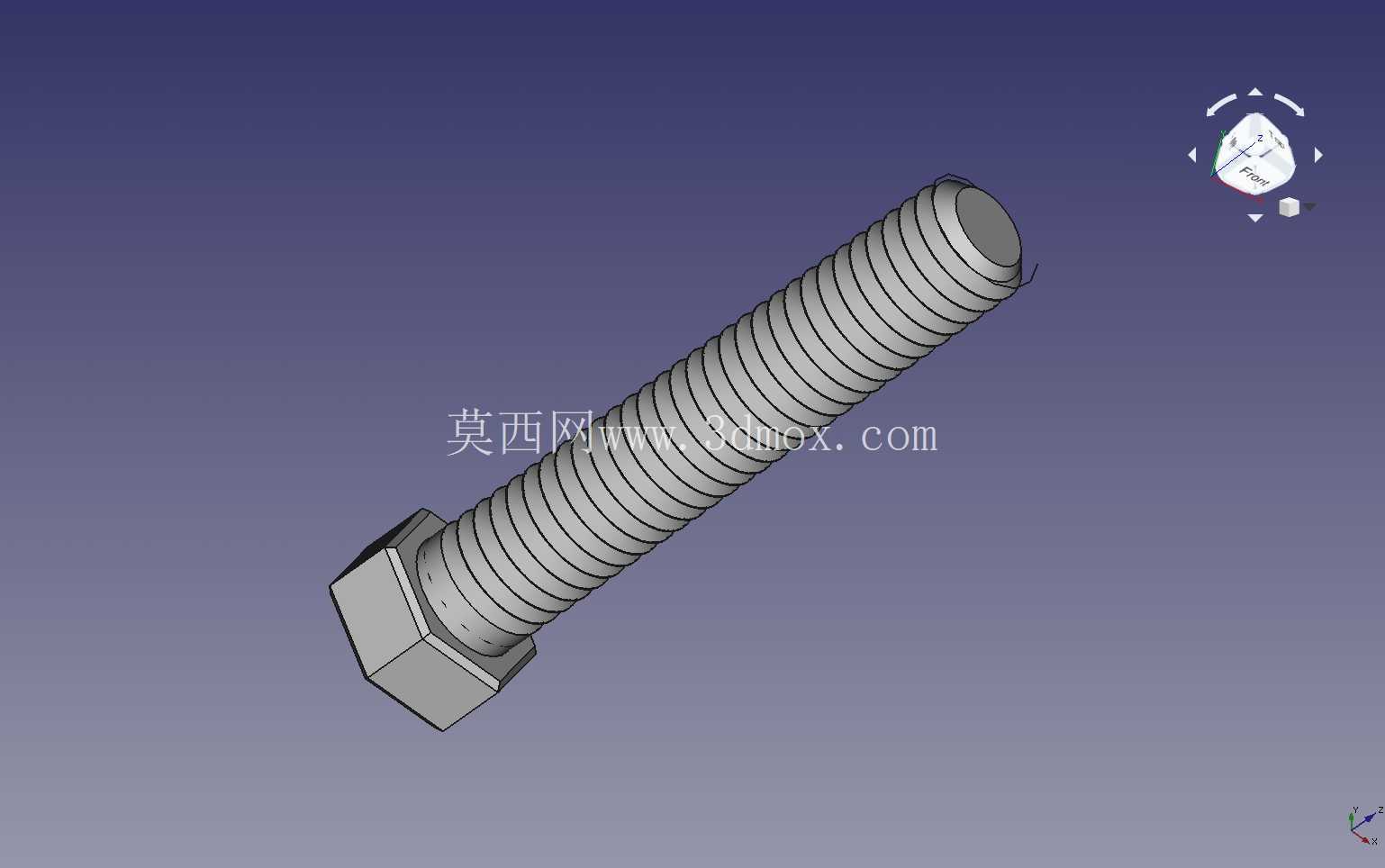

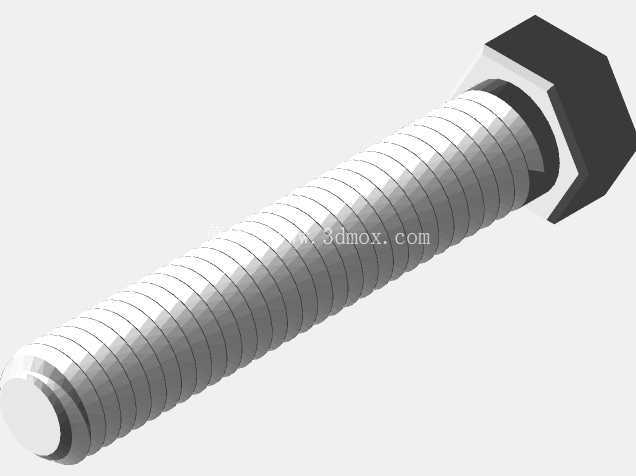

　　螺杆部分的全螺纹设计，适配减压阀上不同厚度的叠装组件，比如调压弹簧座、密封垫片、膜片压盖的叠层总厚度存在公差波动时，全螺纹结构不需要额外计算光杆段长度，只要匹配对应螺纹啮合长度就能满足锁紧要求，螺纹收尾处的退刀槽做了圆弧过渡，避免螺纹末端的应力集中导致螺杆断裂，这一点在减压阀频繁调压、阀内存在压力脉动的工况下尤为重要。建模过程中，螺纹部分的螺旋扫掠路径严格匹配10-32螺纹的大径、中径、小径参数，牙顶与牙底的圆弧过渡也做了还原，不是简单的装饰性螺纹纹理，这样的模型导入装配体后，可以真实模拟螺纹啮合的干涉检查，也能用于后续的有限元受力分析，计算不同拧紧力矩下的螺纹牙受力分布、螺杆拉伸形变。

　　从安装边界来看，这款螺栓的螺杆长度适配减压阀常见的10-15mm总叠装厚度，安装时需要预留六角头部的扳手操作空间，对应头部外侧至少保留3mm的扳手活动余量，避免装配时扳手与阀体外壁干涉，螺纹啮合长度建议不低于螺杆直径的1.2倍，才能保证足够的锁紧力，同时不会因为啮合过长导致螺纹副咬死。在实际设备应用中，这类细牙外六角螺栓除了减压阀装配，也广泛用于小型气动元件、仪器仪表的外壳固定，因为细牙螺纹的螺距小，拧紧时的轴向进给精度更高，可以更精准地控制叠装组件的压紧力，避免压坏减压阀内部的橡胶密封膜片，建模时还原的六角头部厚度、螺杆同轴度参数，都能直接用于装配工位的工装设计，比如拧紧机的套筒选型、自动送料螺钉机的轨道尺寸匹配，都可以直接参考模型的几何参数。

　　不同于普通粗牙螺栓，10-32规格的细牙螺栓在小尺寸安装空间里能提供更稳定的锁紧力，同时螺纹升角更小，自锁性能更优，在有微幅振动的流体控制设备上不需要额外加装防松垫圈就能满足防松要求，减少了装配零件数量，也压缩了阀组的整体轴向尺寸。模型的几何细节还原了实际生产中的冷镦成型特征，比如六角头部的顶面圆角、螺杆末端的倒角，这些细节在做装配动画、产品爆炸图渲染时能更贴近真实零件的视觉效果，也能用于3D打印样件，做前期的装配验证，检查安装孔位的匹配度、扳手操作空间是否充足，避免开模后才发现装配干涉问题。
