40mm直径16mm高度滚珠轮结构设计

　　这款滚珠轮的设计初衷，是解决轻载工况下小行程平面位移的灵活支撑需求，在自动化生产线的物料托盘导向、小型工装夹具的工位滑移、仪器仪表类设备的微调位移场景中都能适配。不同于常规定向滚轮只能沿单一方向行进的结构，这款滚珠轮依靠中部突出的钢珠实现全向滚动，不需要额外设置转向结构就能完成任意方向的位置调整，在空间局促、需要频繁微调对位的装配工位上，能大幅降低操作时的对位阻力。

　　从结构设计逻辑来看，整体采用上下法兰夹装的形式固定内部滚珠，法兰盘上预留两个对称安装孔，不需要额外设计复杂的固定座，直接通过螺栓就能将滚轮固定在设备底部或者工装底面，安装工序简单，后期维护更换时只需要拆卸两颗固定螺栓就能完成替换，不需要拆解周边关联结构。法兰盘的盘面做了等厚设计，边缘做了小圆弧倒角处理，避免安装时锐边划伤操作人员，也能减少安装过程中与相邻部件的磕碰干涉。中部的滚珠突出法兰盘面的高度经过反复校核，既保证滚珠有足够的接触面积与支撑面贴合，又不会因为突出量过大导致整体支撑稳定性下降，在平整硬质支撑面上使用时，不会出现晃动、卡滞的问题。

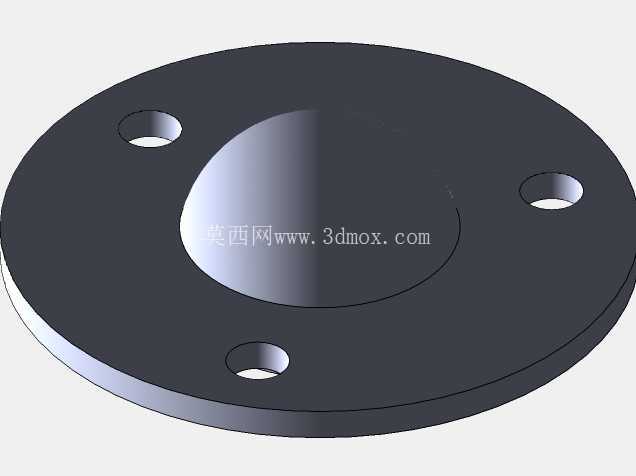

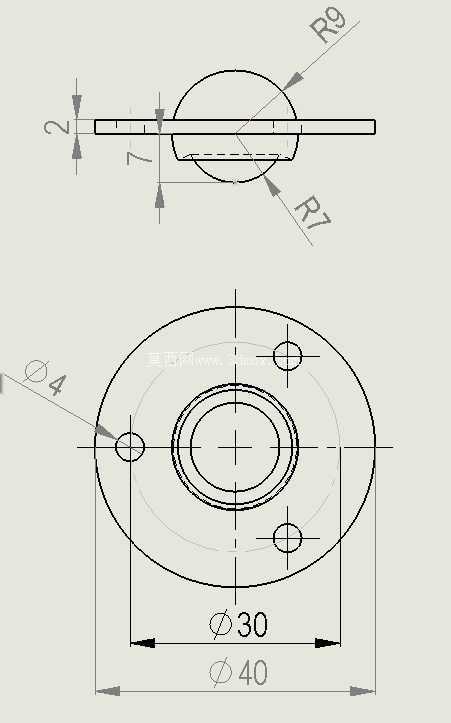

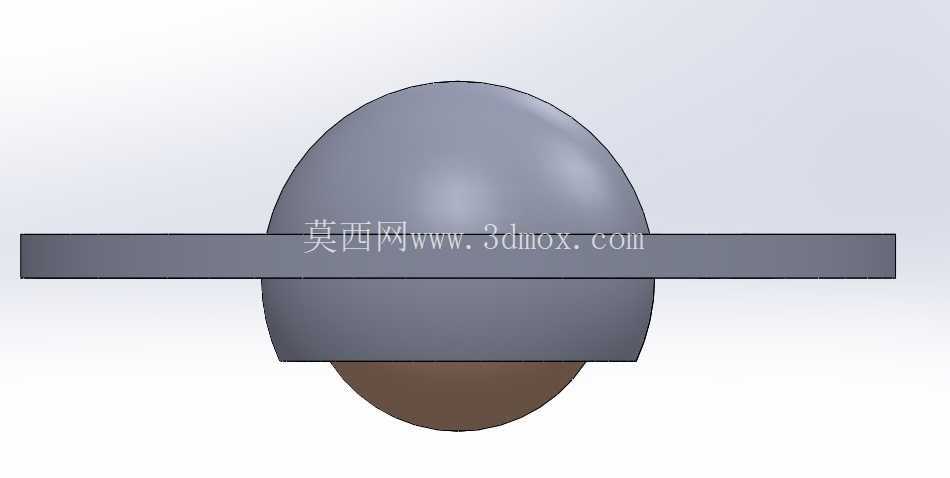

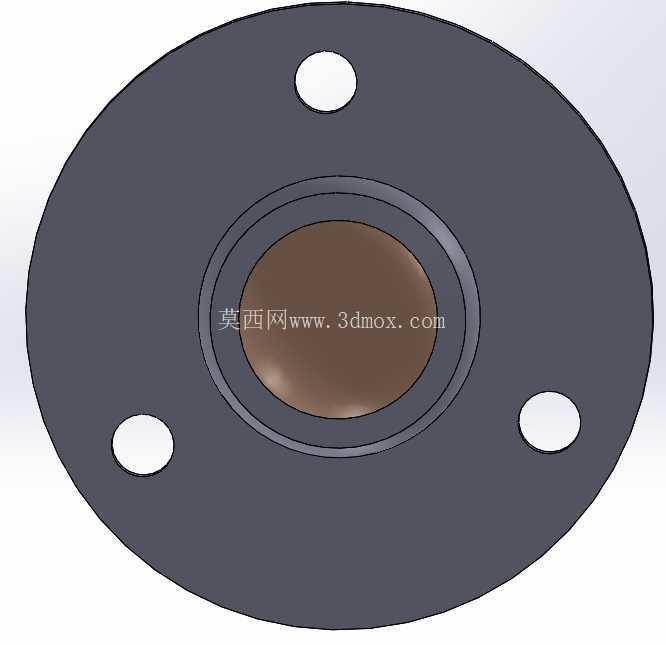

　　尺寸边界上，整体法兰直径控制在40mm，安装后总高度为16mm，属于小尺寸薄型支撑滚轮，适合安装空间高度受限的场景，比如小型检测仪器的底部支撑、轻型物料架的底部滑移结构，不会因为滚轮自身高度占用过多设备安装空间。安装孔的孔位间距按照通用小尺寸脚轮的安装孔距做了适配，能直接替换同安装尺寸的定向小滚轮，不需要对原有设备的安装孔位做二次加工，降低了旧设备改造的适配成本。

　　实际使用过程中，这款滚珠轮适合在平整的金属板面、硬质工程塑料板面、水磨石地面等硬质平整支撑面使用，不适合在软质地毯、凹凸不平的粗糙地面上使用，避免杂物卡入滚珠与法兰的间隙导致滚动卡滞。结构上法兰与滚珠的配合间隙做了合理控制，既保证滚珠滚动时的顺滑度，又能减少灰尘、细小碎屑进入配合间隙的概率，日常维护只需要定期擦拭滚珠表面的附着物，就能保证滚动的顺畅性。在轻载工况下，多个滚珠轮配合使用时，要注意安装面的平面度公差，避免单个滚轮受力过载导致滚珠卡滞或者法兰变形，通常四个滚轮对称布置的形式，能让每个滚轮的受力更均匀，延长整体的使用寿命。

　　设计过程中没有做多余的冗余结构，整体零件数量少，法兰部分采用常规金属材质就能满足使用强度要求，不需要开模定制特殊型材，常规的机加工工艺就能完成法兰盘的加工，滚珠可以直接选用标准件钢珠，生产制造成本低，适合小批量定制或者批量配套使用。在做三维建模的时候，各部分的配合公差都按照常用的间隙配合做了预留，建模时还原了实际安装时的倒角、孔位细节，导入装配体时不需要做过多的参数调整就能直接完成虚拟装配，能直接用于设备的整体干涉检查、安装空间校核，减少设计阶段的重复建模工作量。
