托马斯系列货运火车车厢玩具三维设计

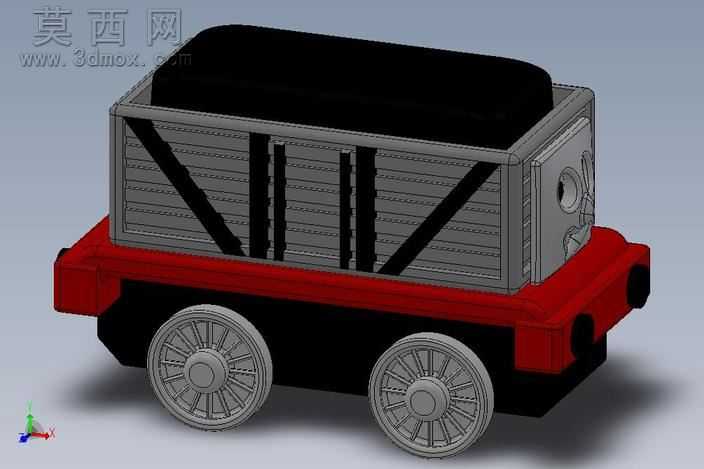

本作品为托马斯IP衍生的货运火车车厢玩具三维设计，采用SolidWorks软件完成全参数化建模，整体造型还原动画中货运车厢的经典卡通风格，同时兼顾玩具生产的结构合理性。建模阶段首先以正侧视参考图为基准绘制底盘轮廓草图，通过拉伸凸台生成红色底盘基体，对底盘前后端做圆角过渡处理，还原卡通造型的圆润质感，同时在底盘两侧预留轮轴安装孔位，保证后续车轮装配的同轴度精度。车厢主体部分采用薄壁拉伸特征生成灰色厢体框架，厢体外壁通过线性阵列生成竖向加强筋结构，既还原动画中老式货运车厢的板条纹理，也能在玩具注塑生产时提升塑件结构强度，减少翘曲变形风险；厢体侧面添加斜向支撑筋特征，通过拉伸切除与凸台叠加做出交叉支撑的视觉效果，还原货运车厢的加固结构特征。车轮部分采用旋转凸台特征生成，先绘制单轮的半剖面草图，包含轮缘、辐条、轮毂的轮廓细节，旋转生成单个车轮后通过装配体配合关系完成四轮定位，保证车轮转动自由度符合玩具滑行的功能需求。厢体顶部的黑色篷盖采用放样特征生成，通过绘制前后两个不同弧度的轮廓草图，放样过渡出圆润的弧形顶盖，对顶盖边缘做圆角处理避免尖锐棱角，符合儿童玩具的安全设计要求。材质与渲染阶段，为底盘赋予高饱和度的亮红色哑光塑料材质，厢体赋予深灰色磨砂塑料材质，车轮赋予浅灰色硬质塑料材质，顶盖赋予黑色软胶质感材质，通过调整材质的粗糙度、反射率参数，还原塑料玩具的真实质感；场景中添加柔和的环境光与定向补光，弱化生硬阴影，突出模型的结构层次与色彩对比，渲染出符合玩具产品展示的视觉效果。设计过程中充分考虑玩具的生产工艺与使用场景，所有边角均做R2以上的圆角处理，无尖锐凸起结构，各部件的装配间隙预留0.2mm的公差，适配注塑模具的脱模需求与装配精度要求，整体造型在还原IP形象的基础上，优化了结构强度与使用安全性，可直接用于玩具开模生产或3D打印制作。
