在桌面级小型机器人、精密仿生机械、微型执行机构的开发场景中,动力单元的体积与输出扭矩的平衡始终是结构设计阶段的核心难点,很多场景下留给动力模块的安装空间往往被压缩到极限,常规尺寸的减速电机会直接挤占执行端的运动空间,甚至导致整体机构的布局需要反复调整。这款紧凑型重复驱动减速电机的设计,正是瞄准这类极小安装空间的动力需求展开,将驱动电机与行星减速结构做了深度集成,没有采用传统电机与减速器分体拼接的结构形式,从根源上压缩了轴向的整体长度。
从实际使用场景来看,这类微型减速电机常被用于小型四足机器人的关节驱动、桌面机械臂的末端动力输出、精密云台的姿态调整机构,还有部分小型自动化设备的进料推杆驱动,这些场景的共同特点是不需要超大功率输出,但对动力单元的径向、轴向尺寸有严格限制,同时要求输出轴能提供足够的堵转扭矩,避免带载时出现丢步、动力不足的问题。设计阶段首先确定了22毫米的方形齿圈外径边界,这个尺寸刚好能匹配多数小型仿生机器人的肢体结构安装位,不需要额外设计凸出的安装座,直接可以将减速段嵌入结构件的预留槽内,减少整体机构的外露凸起。

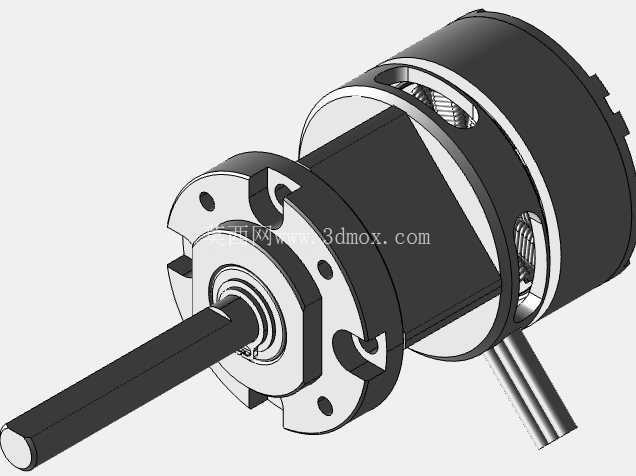

内部传动结构采用行星齿轮组的布局,将1806规格的无刷电机转子部分直接集成到减速级的输入端,省去了传统结构中电机输出轴与减速器输入轴的连接联轴器,这部分的结构优化直接缩短了近8毫米的轴向尺寸,同时也消除了联轴器连接带来的传动背隙,提升了重复定位的精度。输出轴采用单出轴的长轴设计,轴端做了平面铣边处理,安装同步轮、摇臂等执行件时,可以通过顶丝直接锁紧在铣边平面上,避免传动过程中轴与连接件出现相对滑动,不需要额外加工键槽,适配小型零件的加工工艺能力。

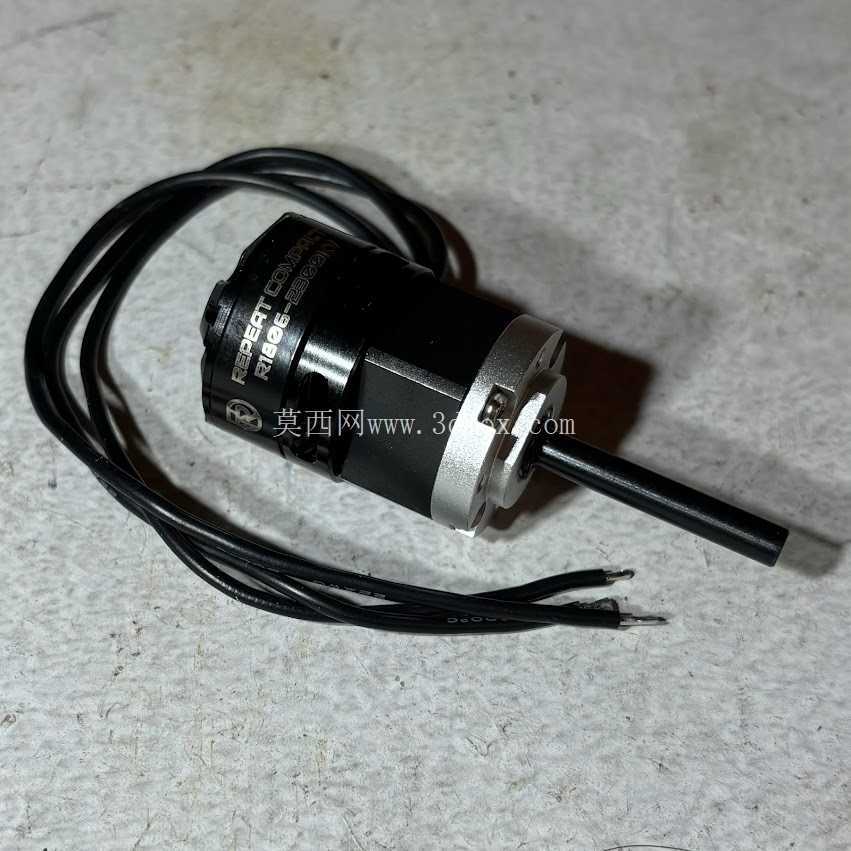

出线部分采用侧置直出的引线方式,没有在电机尾部预留接线插座,一方面是进一步压缩尾部的轴向长度,另一方面软线直接出线的形式在机构反复运动的场景下,比硬插座连接的抗弯折疲劳性能更好,引线长度预留了足够的运动余量,线芯采用多股细铜丝绞合结构,外部带耐磨绝缘层,能适应反复弯折的使用工况。电机外壳与减速齿圈采用金属材质加工,既保证了齿轮啮合部分的结构强度,也能通过金属外壳将电机工作时产生的热量快速散发出去,避免长时间高负载运行时出现过热退磁的问题。
安装边界上,减速段的方形齿圈四个端面可以直接作为安装基准面,设计安装位时只需要加工对应尺寸的方形卡槽,就可以实现电机的径向定位,前端盖预留了两个对称的安装螺孔,可以通过螺丝从正面将电机锁紧在安装结构上,不需要在电机侧面设计额外的安装耳,进一步缩小了整体的占用空间。输出轴的中心高度与方形齿圈的中心保持同轴,设计配套结构时不需要做偏心换算,降低了整体结构的设计难度。
从传动特性来看,集成的行星齿轮组采用金属齿轮材质,能承受频繁正反转的冲击载荷,满足重复驱动的使用需求,减速比的匹配刚好让电机工作在高效转速区间时,输出轴的转速符合多数小型执行机构的运动速度要求,不需要额外增加减速级。齿轮啮合的间隙控制在极小范围内,正反转切换时的空程量很小,对于需要重复定位的动作场景,能有效减少位置误差,提升机构的动作精度。
在实际选型适配时,需要注意输出轴的径向负载承受范围,这类微型减速电机的输出轴轴承采用微型深沟球轴承,适合传递扭矩,不适合承受过大的径向载荷,如果结构中需要输出轴承受径向力,需要额外增加支撑轴承结构,避免轴承受损缩短使用寿命。电机的驱动适配常规的无刷电机驱动板,不需要专用的驱动协议,集成到设备控制系统中时,只需要预留对应的驱动电路安装空间即可,整体的适配门槛较低,适合各类小型设备的快速开发迭代。
