商用车10R20与11R22.5规格轮胎三维设计

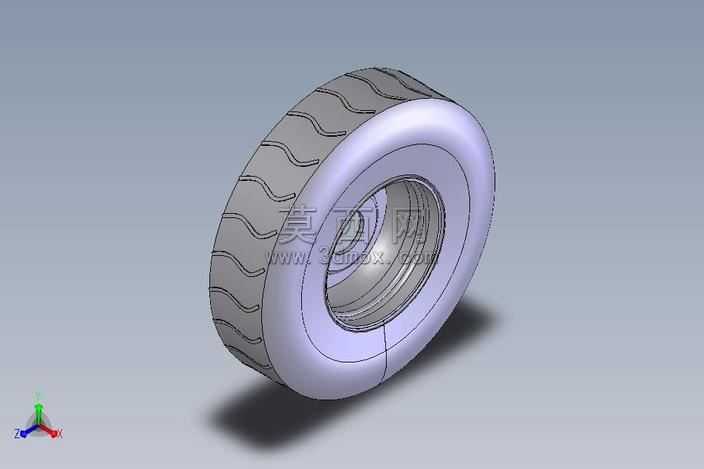

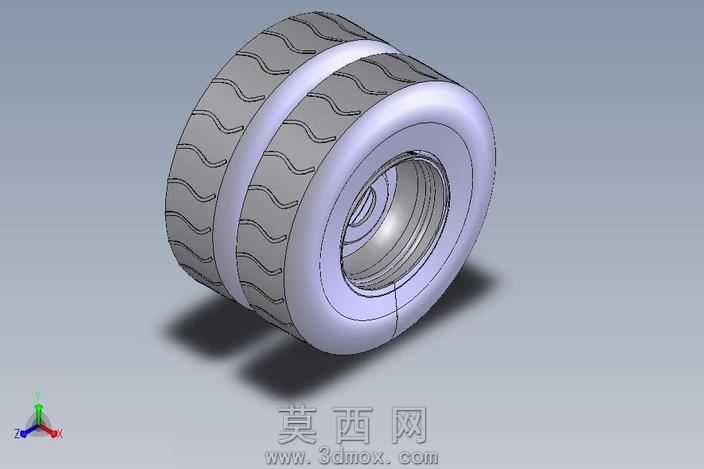

本作品为商用车常用的10R20与11R22.5规格载重轮胎三维模型，建模过程以真实商用车轮胎的工程尺寸为基准，在三维建模环境中首先完成轮胎整体轮廓的草绘构建，通过旋转特征生成轮胎的基础胎体结构，精准还原了载重轮胎胎侧的弧度、胎圈部位的加厚结构，保证胎体轮廓与真实产品的截面参数完全匹配。针对胎面花纹部分，采用草绘绘制单节波浪形纵向花纹沟槽的轮廓，通过拉伸切除生成单节花纹结构后，使用圆周阵列命令完成整圈胎面花纹的排布，花纹的沟槽深度、花纹块的倾斜角度、节距排布均参考真实载重轮胎的防滑耐磨设计要求，还原了花纹块边缘的过渡倒角，避免建模过程中出现尖锐棱角，符合实际轮胎的橡胶成型工艺特征。模型构建过程中对轮胎的内部层级结构做了简化示意，区分了胎面橡胶层、胎侧橡胶层与胎圈刚性部位的不同材质表现，在渲染环节为胎面橡胶部分赋予深灰色哑光橡胶材质，调整材质的粗糙度参数还原橡胶表面的细微颗粒质感，胎侧部分赋予浅灰色略带光泽的橡胶材质，区分胎侧与胎面的材质差异，胎圈部位模拟金属钢丝圈的刚性质感，通过环境光影调整突出轮胎的曲面弧度与结构层次，让模型呈现出接近真实产品的视觉效果。设计过程中重点考量了轮胎与轮辋的配合尺寸，胎圈的内径、胎圈座的角度均匹配对应规格轮辋的安装参数，保证该轮胎模型可直接适配对应规格的商用车轮辋模型，用于整车装配场景的搭建。模型的结构拆分逻辑清晰，胎面、胎侧、胎圈各部分特征独立可编辑，可根据不同的使用需求调整花纹样式、胎体厚度、橡胶材质参数，既可以用于商用车底盘系统的装配教学演示，也可作为轮胎结构设计的参考基础模型，辅助完成不同载重工况下的轮胎结构优化设计，同时也能用于商用车产品展示动画、虚拟装配场景中的零部件素材使用。
