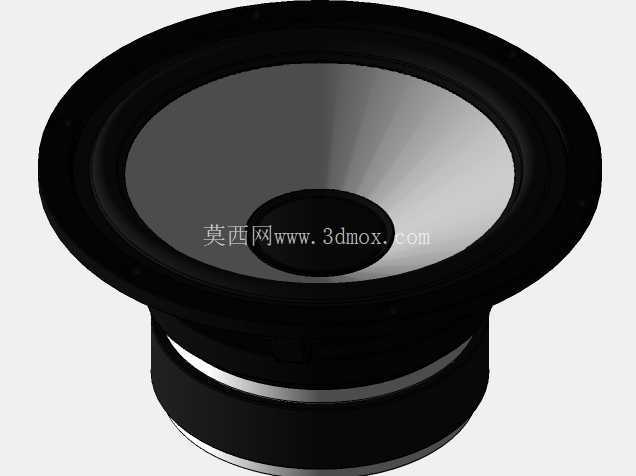

七英寸碳纤维振膜扬声器单元结构设计

　　在专业音响、家用HiFi音箱、车载影音系统的电声单元选型与结构设计环节，扬声器振膜与底盘的匹配度直接决定了单元的频响曲线、瞬态响应表现以及长期工作的结构稳定性，这款七英寸碳纤维振膜扬声器的三维结构，完整还原了量产单元的装配关系与尺寸边界，可直接用于音箱腔体的适配设计、单元安装位的结构校核，也可作为同规格单元开发的结构参考。

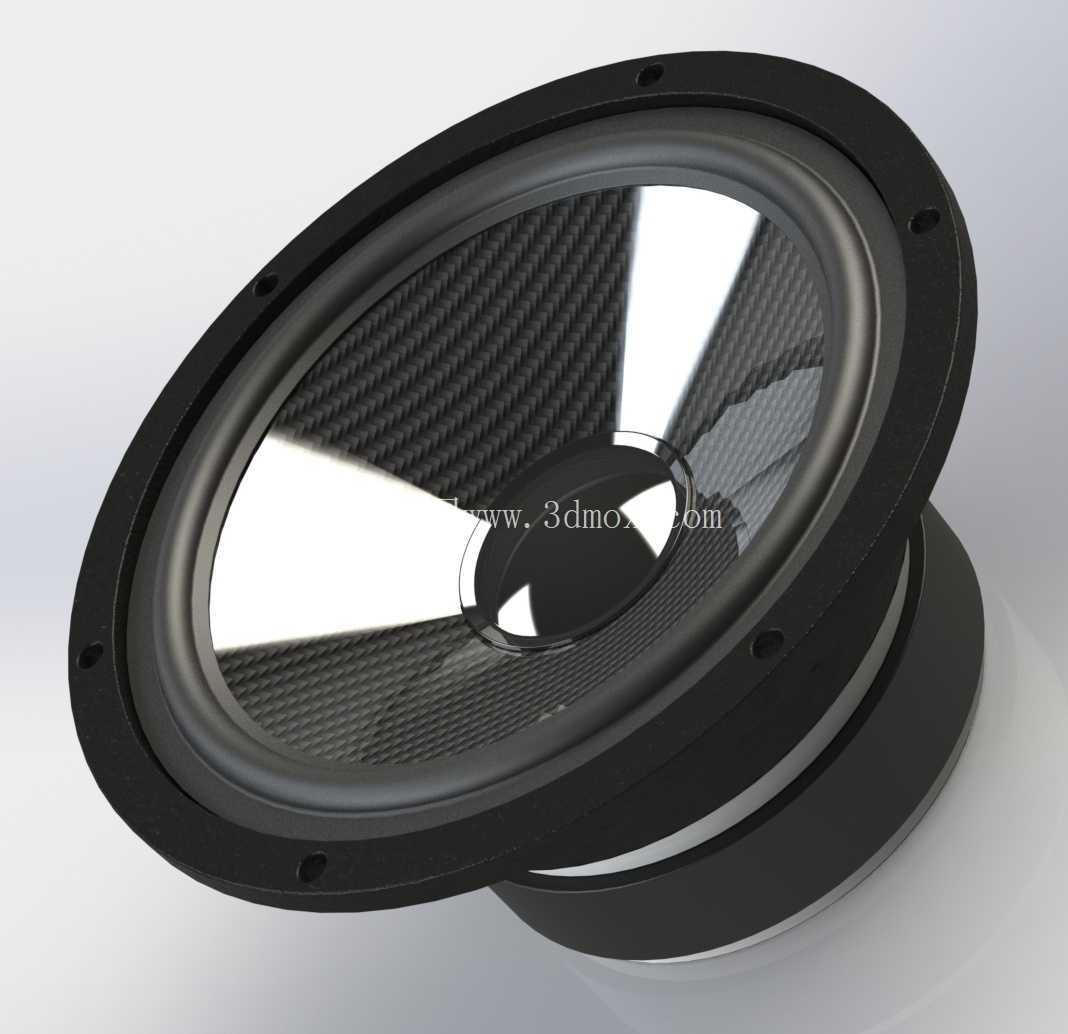

　　从实际应用场景来看，七英寸中低音单元是书架箱、落地箱主声道、车载前门改装单元的常用规格，相比常见的纸盆、PP盆振膜，碳纤维材质的振膜具备更高的比刚度，相同厚度下自身重量更轻，内阻尼特性兼顾了刚性与适度的阻尼表现，能有效分割振动带来的频响峰谷，减少中频段的失真。这款模型的振膜部分还原了碳纤维编织纹理的表层结构，以及中心防尘帽的弧度设计，振膜与折环的粘接边界、折环与盆架的压合位置都做了精准的结构还原，在做音箱腔体设计时，可以直接提取安装孔位的坐标、盆架的突出高度，避免出现单元安装后与腔体内部加强筋、分频器元件干涉的问题。

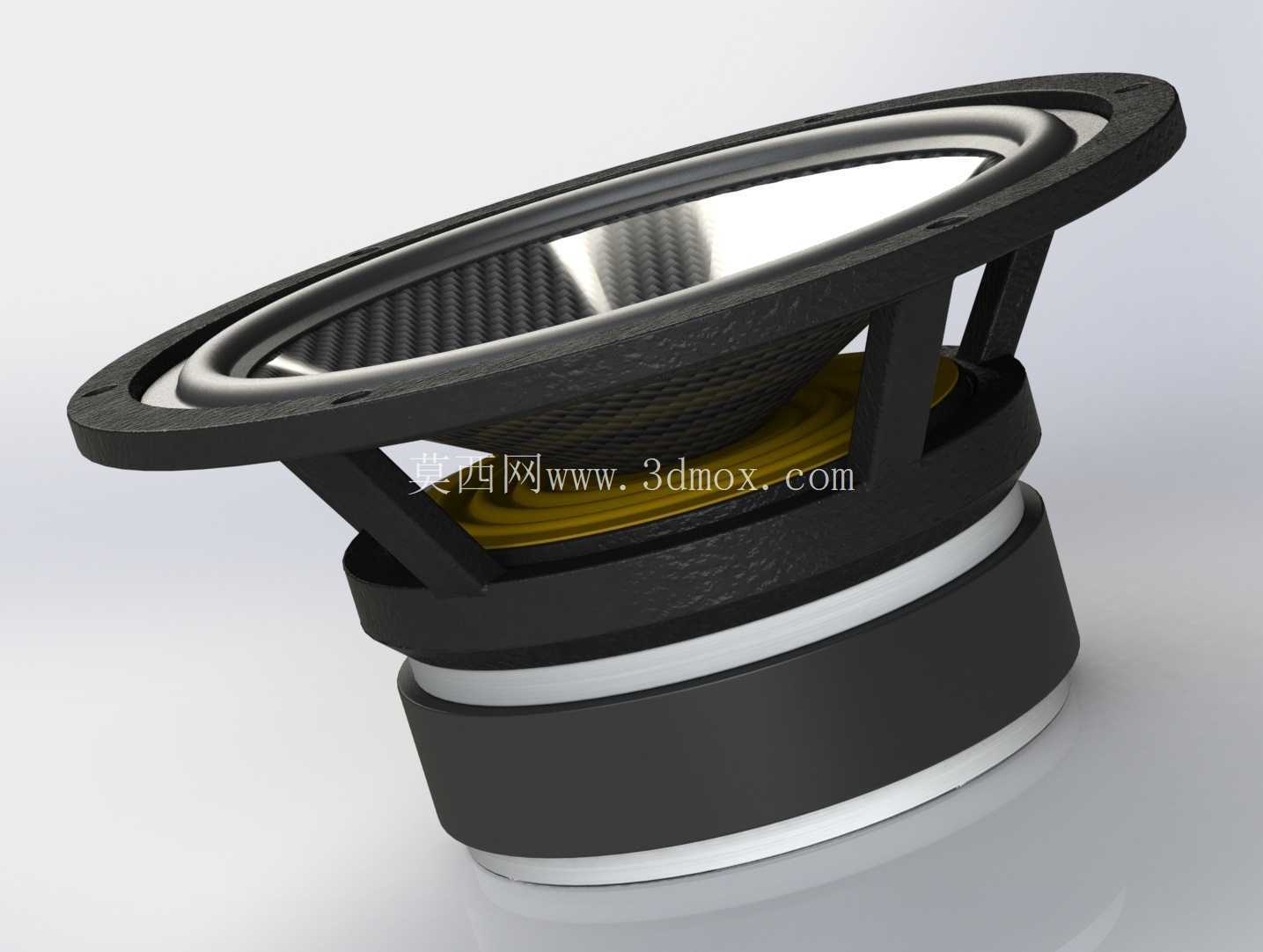

　　设计思路上，这款单元的盆架采用了常规的圆形沉孔安装结构，安装孔均匀分布在盆架外圈的法兰边上，法兰边的厚度、沉孔的深度都符合行业通用的七英寸单元安装规范，可适配绝大多数标准七英寸单元的开孔尺寸，不需要额外修改箱体的开孔模板。振膜的锥度设计经过了优化，锥顶与折环的高度差控制在合理范围内，既保证了振膜活塞运动的线性行程，也不会因为振膜深度过大占用过多的箱体内部净空，对于小容积的密闭箱、倒相箱设计来说，这个尺寸边界能给腔体内部的布线、吸音棉填充留出足够的余量。折环部分采用了常见的橡胶折环结构，模型里还原了折环的半圆弧度以及与盆架、振膜的搭接宽度，在做单元固定结构的应力仿真时，可以直接提取折环的截面形状，模拟大动态下折环的形变范围，避免折环在大振幅下与盆架、压边产生摩擦异响。

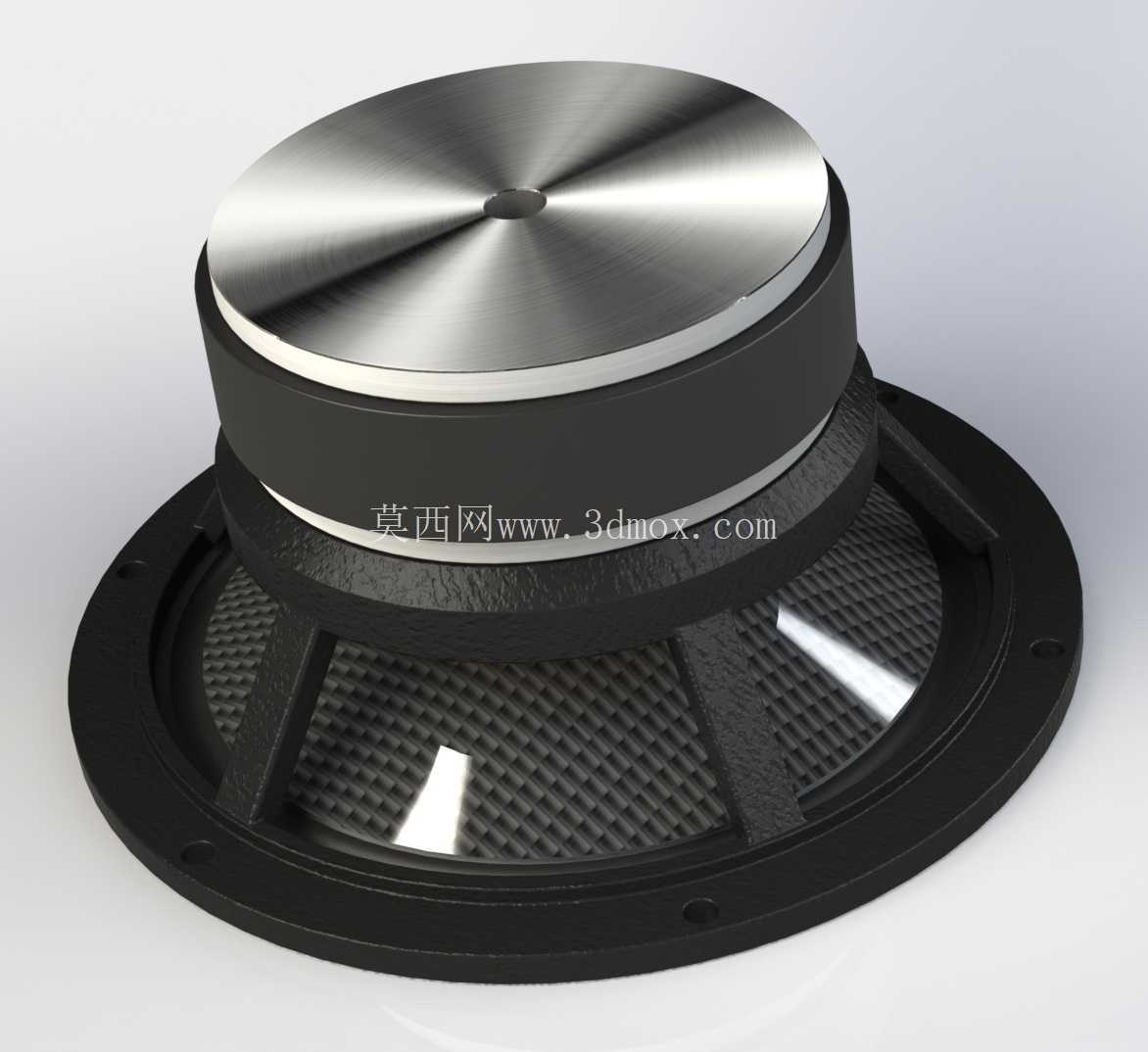

　　磁路部分的结构还原了T铁、华司与磁钢的堆叠关系，磁路的外径尺寸、后端的突出高度都做了准确呈现，在做音箱背板设计、或者单元背波的导流结构设计时，可以根据磁路的尺寸预留足够的间隙，避免磁钢碰触到箱体背板或者内部的导流结构。中心的定心支片部分，模型还原了支片的波纹结构以及与音圈、盆架的连接位置，在核算单元的最大线性位移时，可以结合支片的波纹高度、折环的上下形变余量，推算单元的Xmax参数，为分频器设计、功放功率匹配提供结构层面的参考依据。

　　从安装边界来看，这款单元的法兰安装孔中心距、开孔直径都符合行业通用的七英寸单元安装标准，盆架的定位台阶尺寸可以保证单元安装时与箱体开孔的同轴度，不需要额外设计定位结构就能保证安装精度。接线端子的位置在盆架的后侧下方，模型里预留了接线端子的突出空间，在做箱体布线时可以提前规划走线位置，避免线材挤压到磁路或者盆架结构。整个模型的所有配合面都按照实际量产的装配公差做了间隙预留，比如振膜与音圈骨架的粘接位、磁路与盆架的铆接位，都还原了实际生产中的搭接尺寸，在做结构拆解、装配工艺模拟时可以直接使用，不需要额外调整配合间隙。

　　对于电声结构工程师来说，这款模型可以直接用来快速搭建音箱的整体装配结构，省去了从零开始测绘单元的时间，尤其是在做定制化音箱开发、单元改装适配的场景下，精准的单元尺寸模型能大幅减少打样迭代的次数，避免因为尺寸测绘误差导致的安装干涉、声学结构不匹配的问题。碳纤维振膜的结构细节也可以作为同类振膜开发的参考，对比不同编织纹理、不同锥度下的振膜结构差异，结合声学仿真优化振膜的曲率与厚度分布，提升单元的中高频响应表现。
