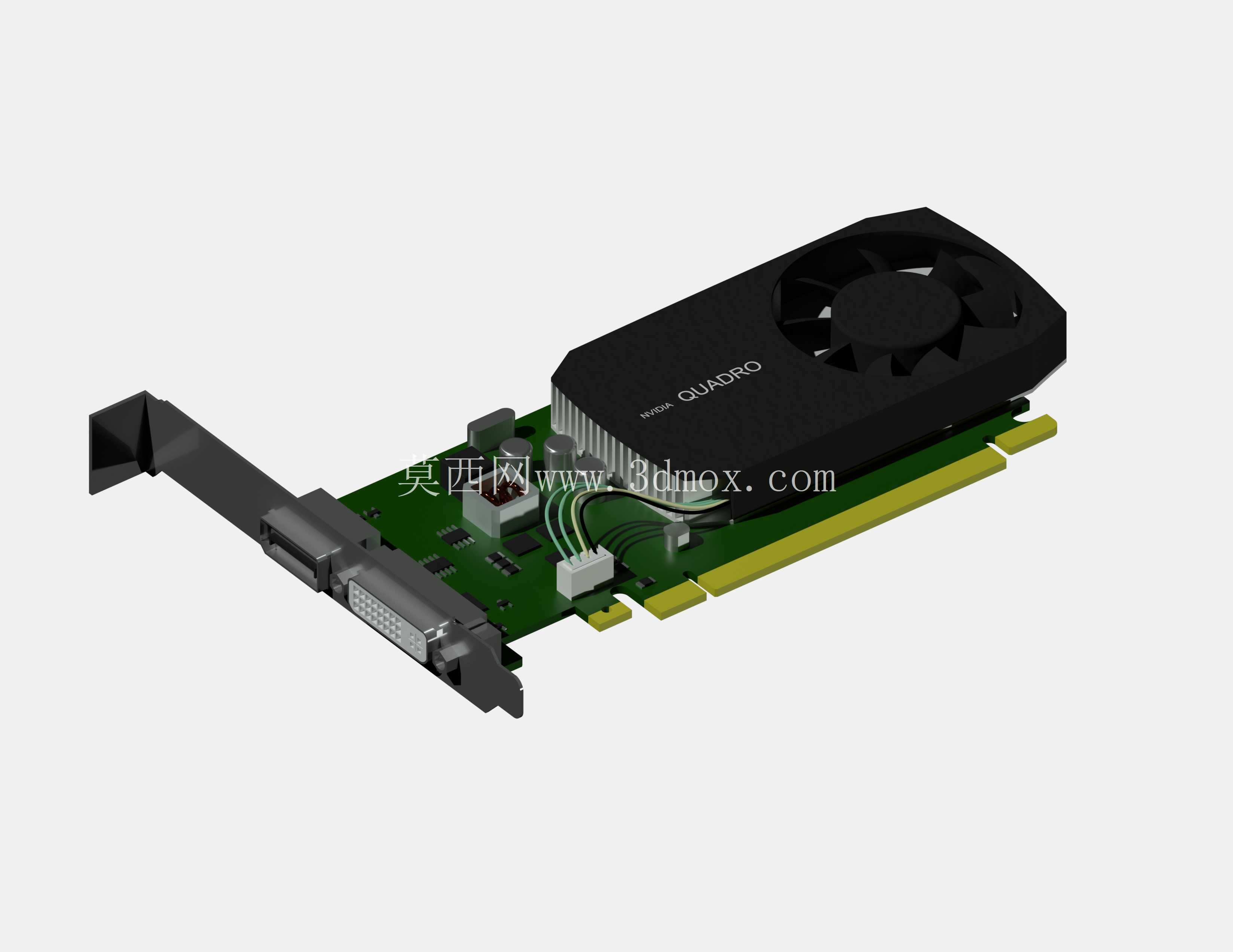

PNY英伟达Quadro K620专业图形显卡结构

　　在工业设计三维建模、CAD工程制图、实时渲染预览的工作场景里，专业图形显卡的硬件适配性直接决定了设计流程的流畅度，PNY出品的NVIDIA Quadro K620作为入门级专业图形卡，常年出现在中小型设计工作室的工作站配置清单中，针对这类硬件做三维结构复刻，往往是为了完成机箱内部硬件排布干涉校验、定制散热改装、工业设备内置显示模块集成的前置设计工作。从实际用途来看，这款显卡定位入门级专业图形处理，和消费级游戏显卡不同，它针对AutoCAD、SolidWorks、UG等工程设计软件做了驱动层面的专属优化，在大装配体旋转预览、线框模式实时显示、工程视图剖切操作时，不会出现消费级显卡常见的面丢失、显示错位、帧率骤降问题，能够支撑百万级零件数的普通装配体设计作业，也能满足常规机械渲染、二维工程图出图的硬件加速需求。从产品功能特性对应的结构设计来看，这款显卡采用半高PCB板型设计，主动散热模块覆盖核心显示芯片区域，散热鳍片采用铝挤一体成型结构，涡轮风扇侧吹式风道设计能够将显卡工作产生的热量直接从机箱PCI挡板位置排出，不会在机箱内部形成紊流干扰其他硬件散热；PCB板上集成了显存颗粒、供电模块、输出接口电路，输出端配置了对应专业显示设备的接口，能够兼容多屏显示输出，满足设计人员同时打开工程图、建模界面、参考资料窗口的多屏作业需求。

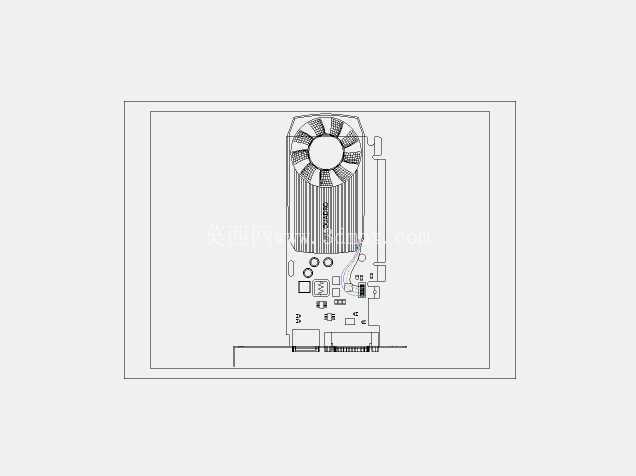

　　做这款显卡的三维结构建模时，首先要确认的就是安装边界尺寸：它的半高板长能够适配小型ITX机箱、工业设备内置的PCI扩展槽位，挡板高度同时兼容全高、半高机箱安装需求，更换配套挡板即可完成不同安装场景的适配；建模过程中需要精准还原PCB板的轮廓尺寸、散热模块的突出高度、金手指的位置公差，避免在做机箱装配校验时出现干涉误判，比如散热模块和CPU散热器的间隙、显卡末端和硬盘仓的距离、接口位置和机箱PCI开孔的对位精度，都是结构建模时需要重点把控的公差点。

　　从设计思路来看，这款显卡的结构完全服务于专业工作站的稳定运行需求，没有消费级显卡夸张的外观装饰件，所有结构件都以功能性为核心：散热外壳采用一体注塑成型，表面做了细微的防滑纹理处理，既能够保护内部鳍片不受外力形变，也能引导风道走向；PCB板上的元件排布遵循信号最短路径原则，核心芯片位于PCB板中心位置，显存颗粒围绕核心均匀排布，供电模块布置在PCB板靠近金手指的一侧，减少供电线路的信号损耗；固定螺丝孔位完全遵循PCIe扩展卡的通用标准，能够兼容所有标准PCIe x16插槽的安装固定，不需要额外的转接固定件。

　　在实际的设备集成场景中，这款显卡因为功耗较低，不需要额外的供电接口，直接通过PCIe插槽取电即可正常工作，这一特性让它非常适合集成到工业控制设备、嵌入式工作站、小型渲染节点这类对供电冗余要求较高的设备中，建模时还原供电部分的结构特征，也能帮助设计人员提前评估设备内部的供电线路排布，避免走线和显卡元件产生干涉。另外，显卡的配重分布也在建模考量范围内，散热模块的重量集中在靠近挡板的一侧，安装后不会因为PCB板悬臂过长产生下垂形变，长期使用也不会对PCIe插槽造成额外的结构应力，这一点在长期不间断运行的工业设备中尤为重要，结构建模时还原各部件的重量分布特征，也能为后续的结构强度仿真提供准确的模型基础。
