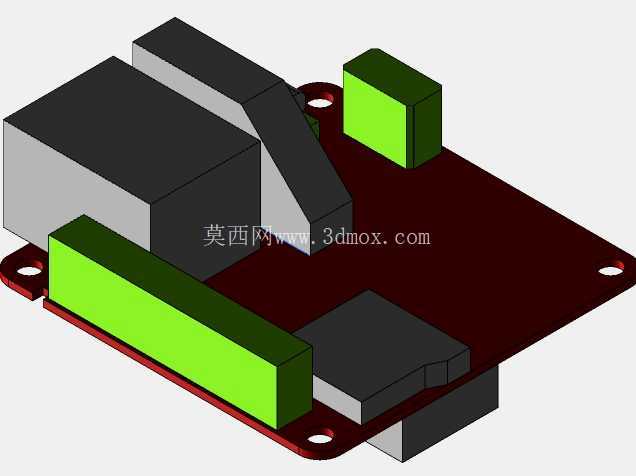

NanoPI NEO3嵌入式开发板结构设计

　　在嵌入式硬件开发、小型智能设备集成的项目落地过程中，核心控制板的三维结构建模是结构适配、外壳设计、整机装配环节中不可或缺的前置工作，本次呈现的NanoPI NEO3开发板三维结构，完全还原实物的板载布局与安装特征，可直接用于各类小型智能终端的结构适配工作。从实际应用场景来看，这类小尺寸嵌入式核心板常被用于物联网网关、小型边缘计算节点、智能传感采集终端、迷你网络存储设备、嵌入式教学实验平台等场景，这类场景普遍对控制板的安装空间有严格限制，同时需要精准匹配板载接口、接插件的位置，避免装配时出现干涉问题。

　　建模过程中首先锚定了PCB基板的整体轮廓与安装孔位参数，四个边角的固定安装孔做了精准的位置还原，孔位周边预留了足够的螺丝装配空间，适配M2规格的铜柱或自攻螺丝固定，可直接嵌入定制化的设备外壳内部，也可通过铜柱堆叠安装在其他载板之上。板载组件的高度差是建模时重点还原的部分，不同功能模块的凸起高度直接决定了外壳内部的净空需求，比如板载的网络接口组件、存储模块、电源管理模块的高度都做了1:1的比例还原，避免后续外壳设计时出现组件顶壳、接口对位偏差的问题。

　　从功能布局来看，板上不同功能区块做了清晰的结构区分，电源输入区域的组件做了独立的高度标注，网络通讯模块的接插件位置预留了足够的插拔操作空间，存储模块的周边没有设置过高的遮挡组件，方便后期更换存储介质时的操作。核心处理芯片区域的散热空间也在结构上做了预留，板上对应位置的周边没有布置过高的元件，可直接贴合安装小型散热片或者主动散热风扇，满足高负载运行时的散热需求。

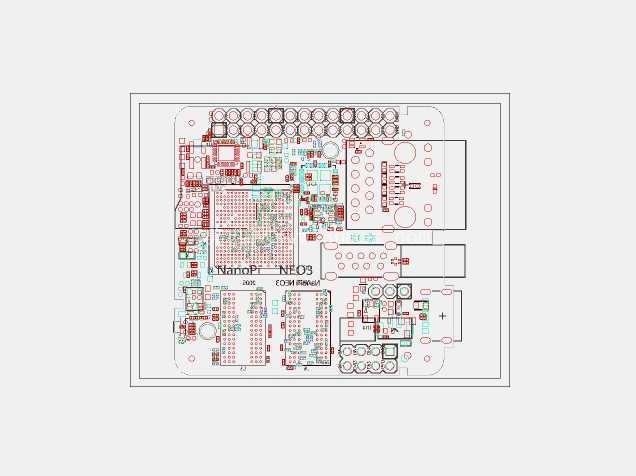

　　设计思路上完全遵循实物的装配逻辑，所有板载元件的位置都与实物PCB丝印位置一一对应，没有做主观的位置调整，保证三维模型导入装配环境后，可以直接匹配实物的安装状态。接口部分的结构还原考虑了实际插拔的操作空间，比如侧边的USB接口、网络接口的外伸长度都做了精准还原，外壳开孔时可以直接提取模型的接口轮廓做对位，不需要反复测量实物尺寸调整开孔位置。

　　安装边界方面，整个开发板的最大外轮廓尺寸严格匹配实物规格，板上最高元件的高度作为整机安装的高度控制基准，所有超出PCB基板平面的元件都做了轮廓包络，在做整机装配干涉检查时，可以直接通过模型的包络体快速判断安装空间是否充足。固定孔位的沉台深度也做了还原，使用铜柱固定时可以准确计算铜柱的所需长度，避免出现铜柱过长顶起板件、或者过短无法锁紧的问题。

　　对于结构设计从业者来说，这类精准的核心板三维模型可以大幅缩短小型智能设备的开发周期，不需要自行拆解实物测量尺寸，直接导入模型即可完成外壳设计、安装支架设计、整机堆叠布局的工作，同时可以提前在三维环境中完成干涉检查，避免实物打样后出现装配不匹配的问题，减少反复改模的成本。在做设备内部布线规划时，也可以依托模型的元件高度信息，合理规划走线的路径，避开过高的元件，防止线束被挤压磨损，提升整机的装配可靠性。
